呼吸回路用医用过滤器结构设计

　　在临床呼吸支持类设备的气路搭建中，这类过滤器是串联在呼吸回路中的核心功能部件，主要作用是拦截回路中的气溶胶、微粒杂质以及潜在的致病微生物，避免交叉污染同时保护下游的呼吸阀、传感器等精密元器件不受颗粒物卡滞或污损。从实际临床使用场景来看，它既可以适配有创呼吸机的管路回路，也能用于麻醉呼吸回路、无创通气支持管路，部分高流量氧疗设备的输出端也会配置同类型过滤组件，安装位置通常靠近患者端或者设备的气体输出端口，需要兼顾气流阻力与过滤效率的平衡。

　　设计这类部件时，首先要考虑的是气流通畅性，内部滤材的支撑结构不能形成过大的流阻，否则会增加患者的呼吸做功，甚至触发设备的气道压报警；其次是密封可靠性，上下壳体的配合面需要做周向的密封止口，避免回路漏气触发潮气量监测偏差，接口部分采用标准的呼吸管路锥度接口，能够和临床通用的22mm、15mm标准呼吸管路直接适配，不需要额外的转接头，安装边界要考虑临床操作的空间，整体外径控制在常规管路配件的尺寸范围内，不会因为部件体积过大导致管路弯折、牵拉移位。

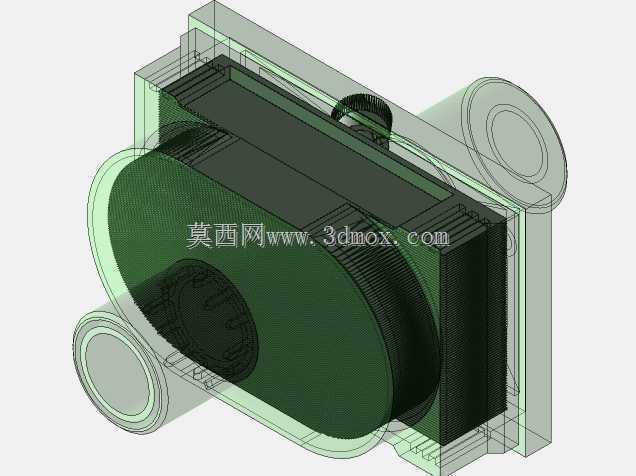

　　结构上采用对称式的腔体设计，内部预留足够的滤材安装容腔，滤材通过压圈固定在腔体中部，气流从一端接口进入后，先经过扩散段降低流速，让气流均匀穿过滤材，避免局部流速过高导致滤材穿透或者阻力骤升，之后经过汇流段从另一端接口送出，外壳采用透明医用级材质的话还可以直接观察内部滤材的污染情况，方便临床及时更换部件。建模过程中需要重点关注接口的锥度公差，配合面的拔模角度，以及内部支撑筋的排布，既要保证壳体的结构强度，避免在回路正压通气时出现壳体胀裂、变形漏气，也要尽量减少壳体的壁厚差，避免注塑生产时出现缩痕、翘曲影响装配精度。另外还要考虑部件的流道顺滑度，所有内部转角都做圆角过渡，避免出现气流死角造成冷凝水积聚，影响过滤效果同时增加气流阻力。
