大尺寸不锈钢矩形90度弯头钣金结构

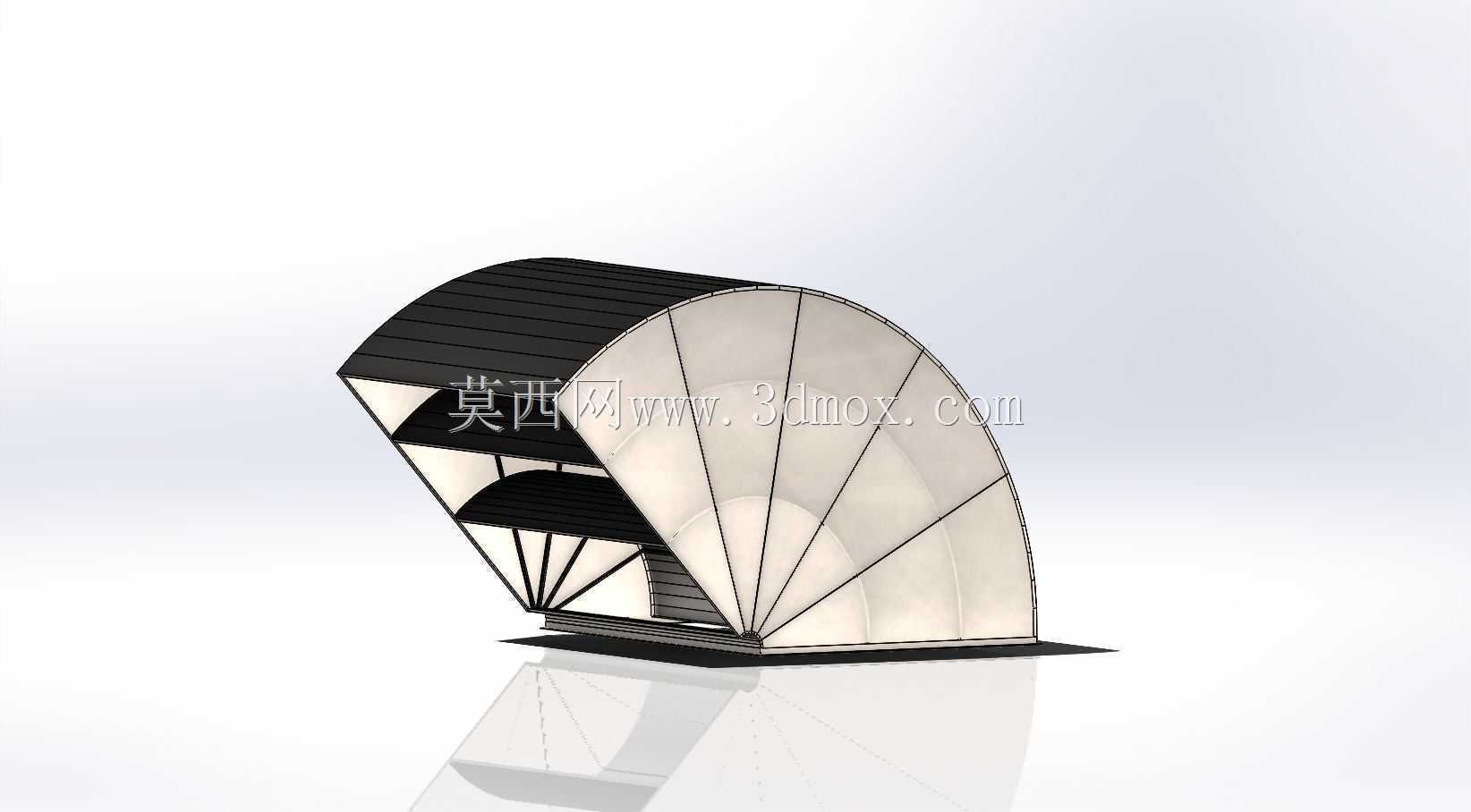

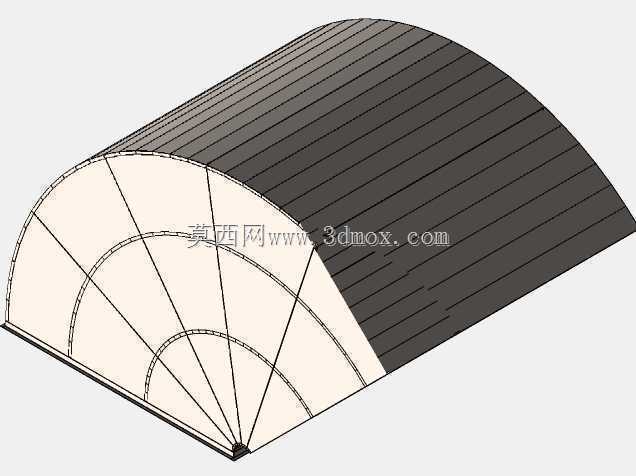

　　这款矩形截面90度弯头构件，主要应用在工业通风除尘系统、商用建筑防排烟管网、工业废气输送管路的转角衔接位置，区别于常规圆形弯头，矩形截面的设计更适配扁平安装空间，在吊顶夹层、设备侧部狭窄走管区域的适配性更强，能在不额外占用竖向净空的前提下完成管路90度转向。构件采用1mm壁厚的不锈钢板材加工，整体截面尺寸为2380mm×2380mm，属于大截面风管构件，这类大尺寸弯头在安装时需要提前核算吊装点位的承重，法兰对接边的平面度公差需要控制在1.5mm以内，避免对接后出现漏风问题。设计阶段优先考虑了风阻优化，弯头内部设置了分段式导流叶片，导流片的弧度与弯头外弧曲率保持匹配，能够减少气流在转角位置形成的涡流，降低管网整体风阻，

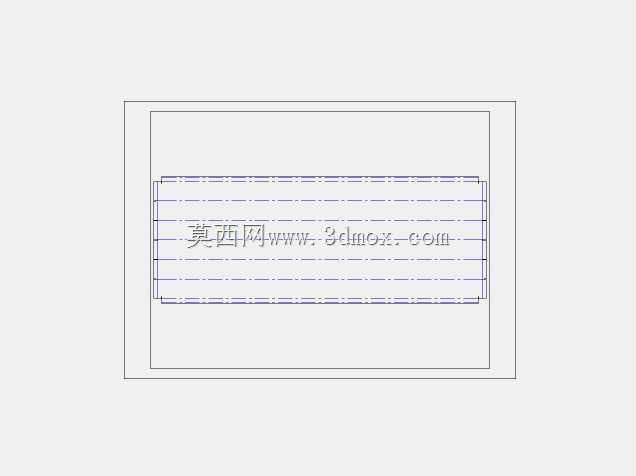

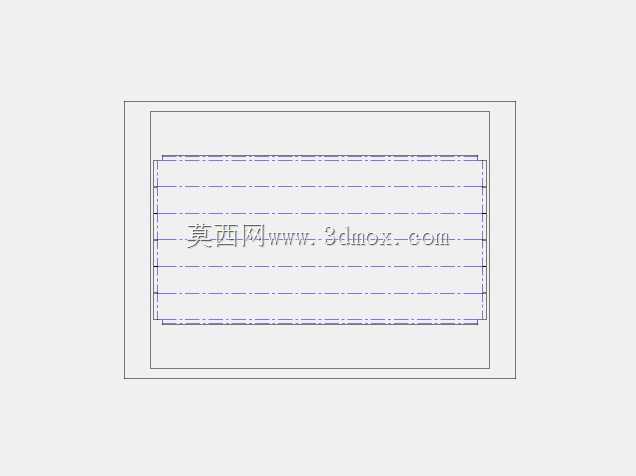

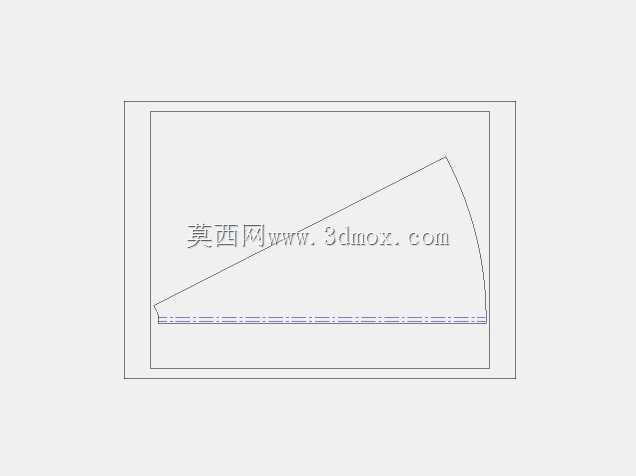

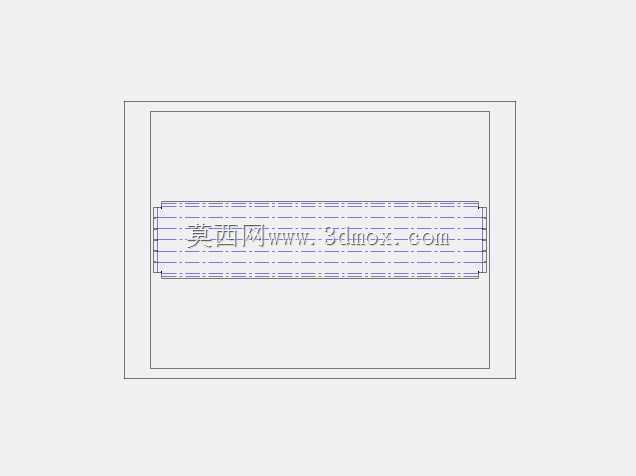

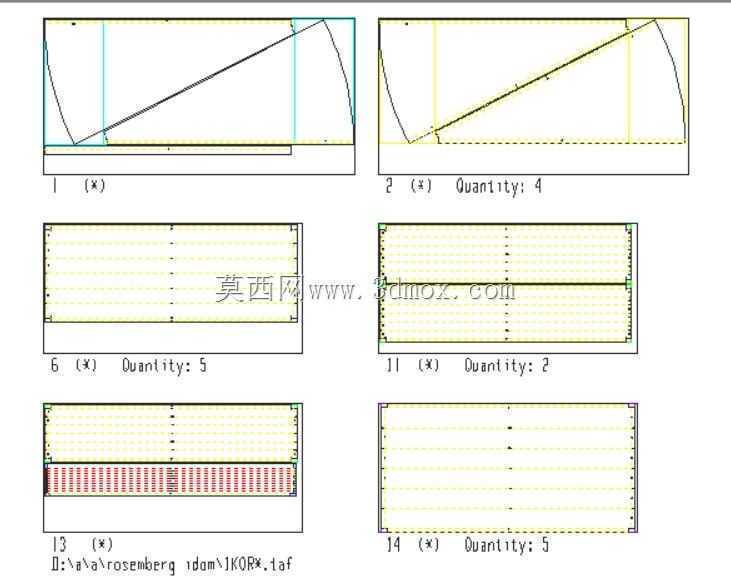

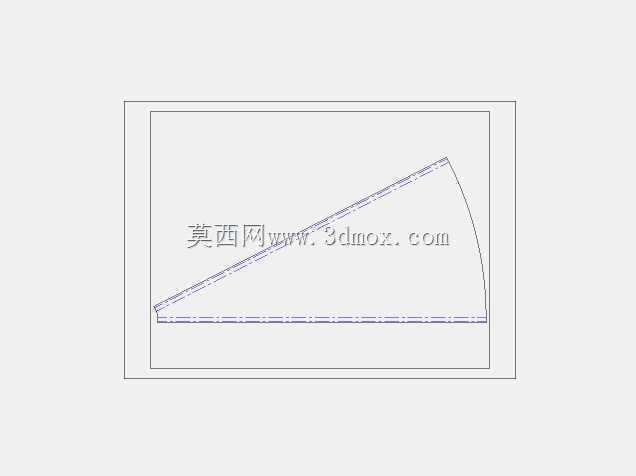

　　减少前端风机的能耗损失，同时也能避免高速气流携带粉尘在弯头死角位置堆积，减少后期管路清理的工作量。从钣金加工的角度来看，这款弯头采用分片压型后拼接焊接的工艺路线，外弧板、内弧板、两侧端板以及内部导流片分别下料压弧后，通过氩弧焊拼接成型，板材拼接位置预留了10mm的搭接边，能够降低焊接变形的概率，焊后需要对焊缝位置做打磨钝化处理，避免不锈钢材质出现晶间腐蚀，延长构件在潮湿、带腐蚀性气体输送场景下的使用寿命。安装边界方面，弯头两端预留的法兰连接边宽度为40mm，法兰上的螺栓孔采用等间距排布，孔距控制在150mm，对接时需要在两片法兰之间加装3mm厚的橡胶密封垫，拧紧螺栓时采用对角交替紧固的方式，避免法兰面受力不均出现翘曲。

　　在实际工程选型中，这类大截面矩形弯头通常搭配同截面的直段风管使用，弯头的曲率半径设置为1.5倍截面边长，这个曲率比例是兼顾安装空间与风阻表现的最优值，曲率半径过大会增加弯头本身的占用空间，过小则会大幅提升转角位置的风阻与气流噪声。针对不同的输送介质场景，这款构件的板材厚度也可以做对应调整，输送普通常温空气时1mm壁厚即可满足结构强度要求，如果输送带有硬质颗粒的含尘气体，则可以将板材厚度提升至1.5mm，同时在弯头外弧易磨损位置加装耐磨衬板，提升构件的耐磨使用寿命。
