暖通系统不锈钢排风集气罩结构设计

　　在商用厨房、工业涂装车间、实验室通风系统这类存在局部废气、余热散逸的场景中，排风罩是决定通风捕集效率的核心前端部件，本次设计的斜壁式集气结构，正是针对这类点位的定向排风需求开发。不同于常规直边方罩易在边角形成气流涡旋、导致废气逃逸的问题，这款排风罩采用斜切式围边结构，罩体侧壁从顶部接口位置向底部集气口方向呈渐变角度外扩，能让罩口范围内的气流形成平滑的向心汇流趋势，减少气流扰动带来的捕集盲区，实测在相同排风量下，对罩口边缘散逸污染物的捕集率比直边罩提升近两成。

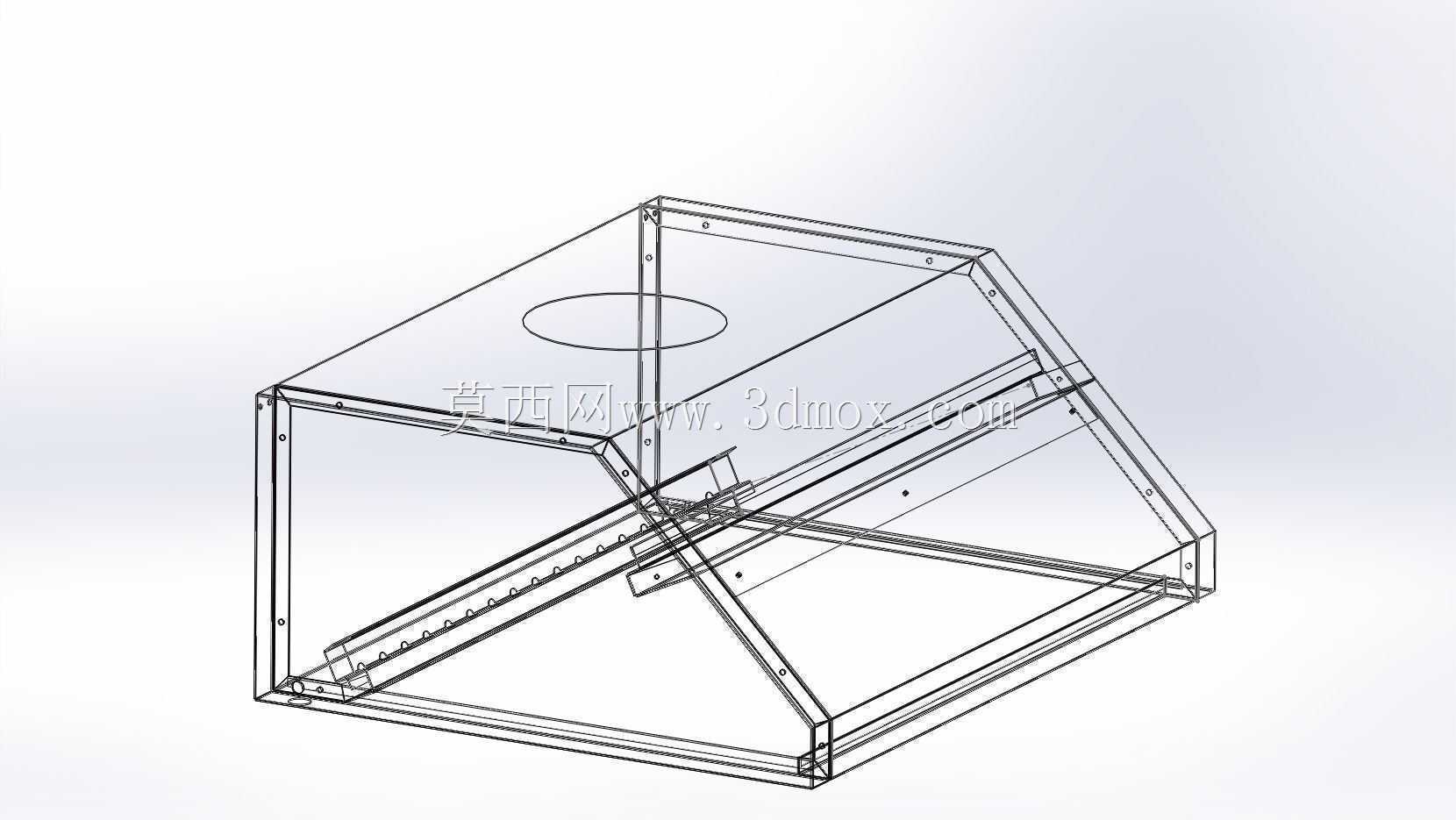

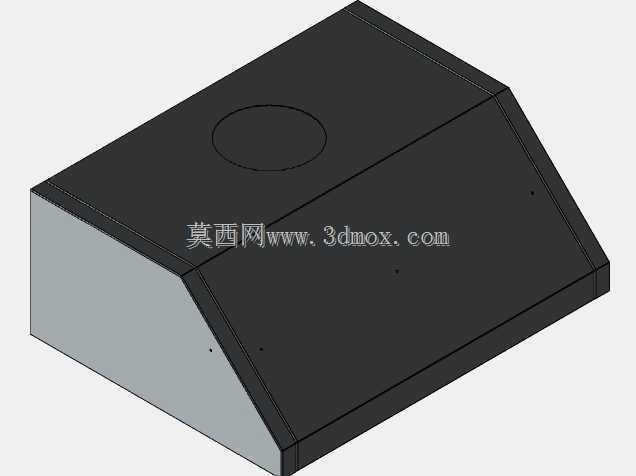

　　从安装边界来看，这款排风罩的底部集气口尺寸为650mm×500mm，整体罩体高度250mm，采用1mm厚度的不锈钢板材折弯焊接成型，板材选型兼顾了结构刚度与轻量化需求，1mm的壁厚既可以避免常规0.8mm板材在长期风压作用下出现的板面震颤、焊缝开裂问题，也不会像1.5mm以上板材那样额外增加吊装载荷，适配多数商用建筑吊顶的吊装承重限值。顶部的圆形排风接口采用标准法兰翻边结构，可直接对接同管径的圆形通风管道，无需额外制作变径转接件，减少现场安装的施工工序。

　　结构设计层面，罩体内部设置了多道折弯加强筋，沿着斜壁的受力走向布置，无需额外焊接加强角钢，就能保证罩体在-1500Pa的系统负压下不会出现板面凹陷变形，所有拼接焊缝均采用连续满焊后打磨钝化处理，避免缝隙积油积尘，适配厨房油烟、实验室酸碱废气这类带腐蚀性或易粘附的排风介质，日常清洁时可以直接用高压水枪冲洗，不会出现焊缝渗液藏污的问题。罩体底部的安装边预留了等距排布的螺栓孔位，既可以直接吊装在产烟设备上方，也可以搭配可调节角度的导流板使用，针对产热点位偏移的场景调整气流导向角度，进一步提升捕集效率。

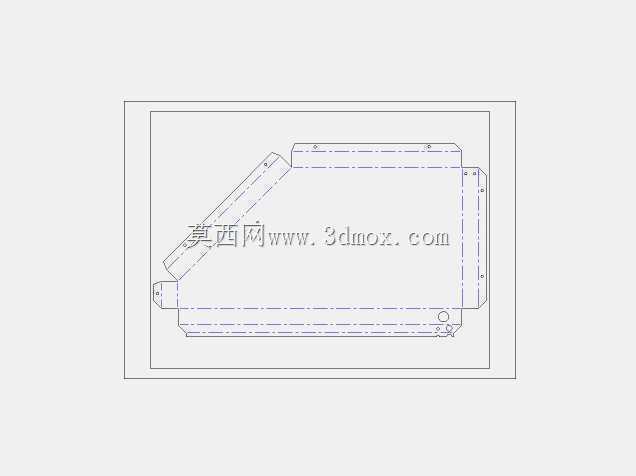

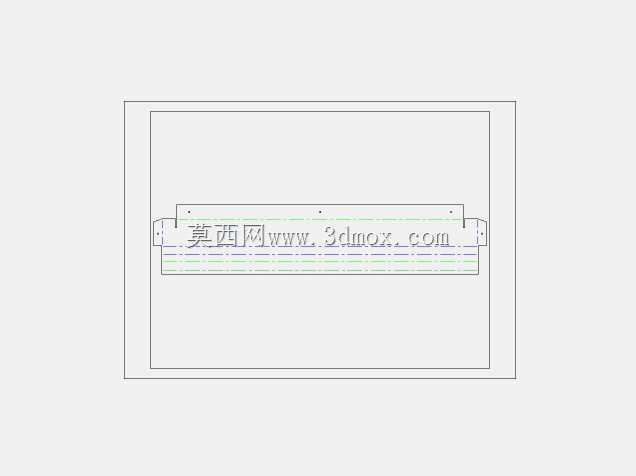

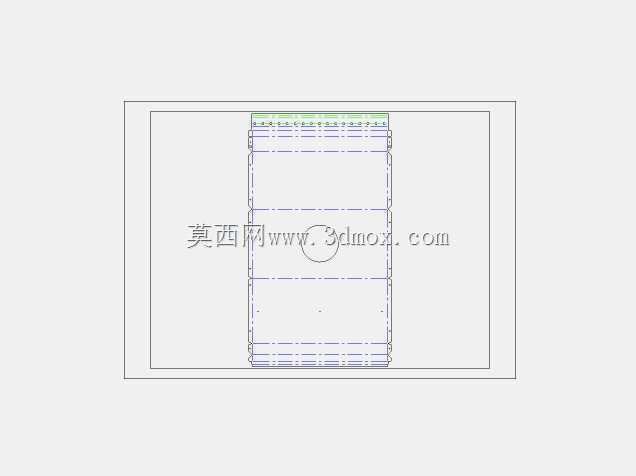

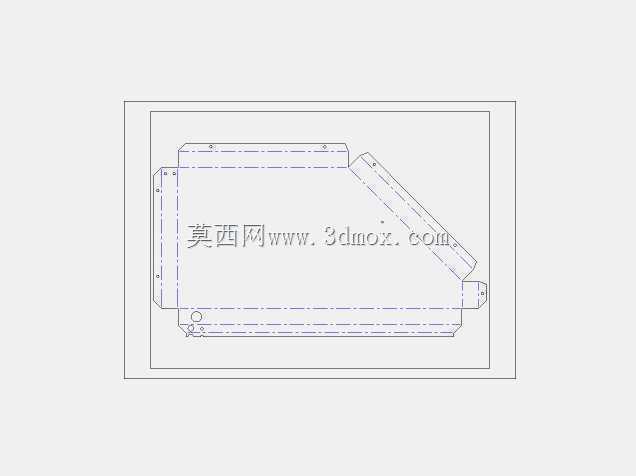

　　实际选型应用时，这款尺寸的排风罩适配单台商用小炒炉、小型实验通风柜、单工位焊接烟尘捕集这类点位，匹配的排风量在1800-2200m³/h区间即可满足捕集要求，安装时罩口距离产烟面的高度建议控制在400-600mm，过高会导致气流扩散捕集效率下降，过低则会影响设备操作空间。不同于整体冲压成型的成品排风罩，这款钣金拼接式结构的所有折弯参数、焊缝位置都做了标准化拆解，生产时可以直接通过数控折弯、激光下料完成板材加工，无需开制大型冲压模具，小批量定制生产的成本更低，也方便现场根据实际安装空间做局部尺寸微调。
