暖通系统扇形分层空气分配装置

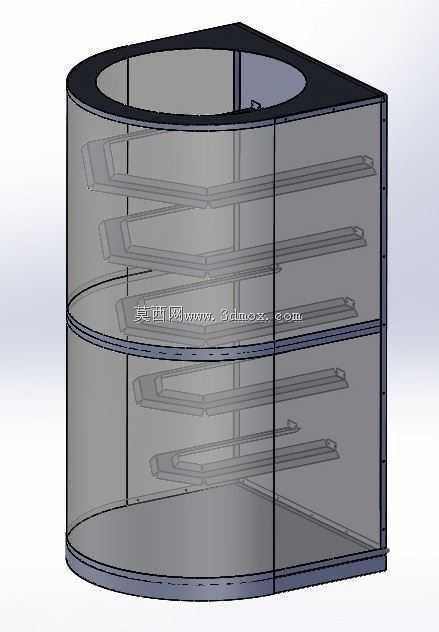

　　这款空气分配装置主要应用于商业建筑、工业厂房的HVAC通风系统末端，适配扇形安装空间的转角区域送风需求，解决常规矩形或圆形风道在建筑边角处气流覆盖不均、空间利用率低的实际问题。装置整体采用扇形柱体结构，直边侧可贴合建筑墙体或立柱安装，弧形面朝向送风区域，能最大化利用转角闲置空间，避免常规风道在边角处形成送风死角。内部设置多层螺旋导向导流板，将上部接入的主风道气流沿导流路径逐层分流，每层导流板对应独立的送风区间，可根据不同区域的风量需求调整导流板的倾斜角度与过流间隙，实现不同高度层面的均匀送风，避免气流直吹造成的局部风速过高、温度分层明显的问题。上下端设置法兰连接结构，上端可对接主送风管道，

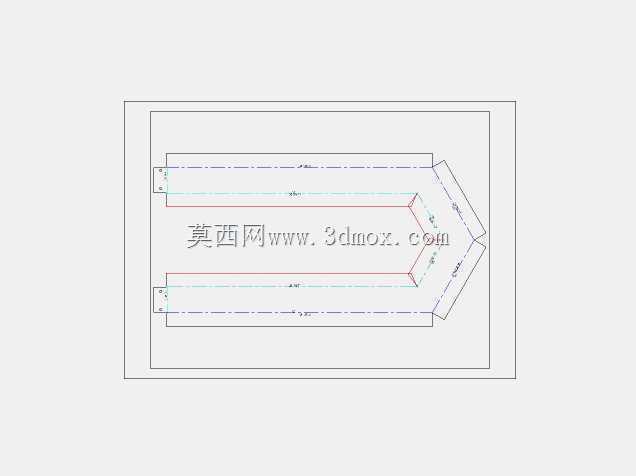

　　下端可根据安装需求选择封堵或对接下一级送风支路，直边侧预留安装固定孔位，可通过膨胀螺栓直接固定于建筑结构墙面，安装时需预留上部管道对接的操作空间，侧面与周边障碍物保持不小于100mm的检修间隙，方便后期对内部导流板进行清洁与角度调整。设计过程中优先考虑钣金加工的工艺可行性，外壳采用薄钢板弯折焊接成型，内部导流板采用分段拼接结构，无需复杂模具即可完成加工，降低小批量定制生产的成本。导流板边缘做卷边处理，既提升板材结构刚度，减少气流通过时的震颤噪音，也避免安装维护过程中锐边划伤操作人员。装置的扇形弧度可根据实际安装区域的建筑转角角度调整，常规适配90度建筑转角，也可定制为其他角度适配异形建筑空间，分层数量可根据送风区域的高度调整，

　　层高较高的大空间可增加导流板层数，实现多层面精准送风，层高较低的区域可减少层数降低整体设备高度，适配不同的安装净高要求。气流经上部入口进入后，沿螺旋导流板形成旋转扩散的流态，相比传统直吹式送风，气流扩散范围更大，送风速度衰减更平缓，人员活动区域的风速可稳定控制在舒适区间，同时减少送风过程中的动压损失，降低风机运行能耗。
