立式暖通空调送风分配装置结构设计

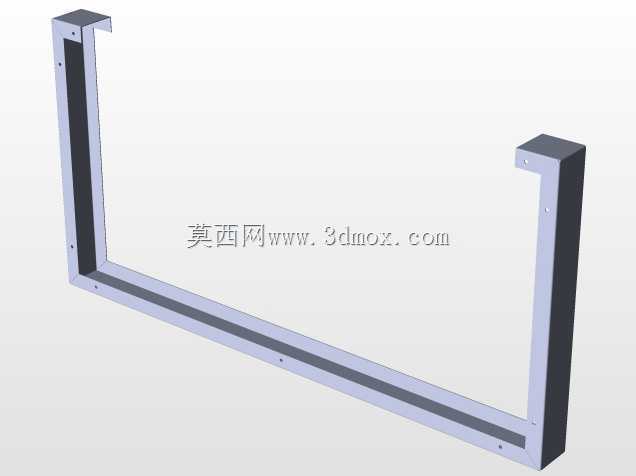

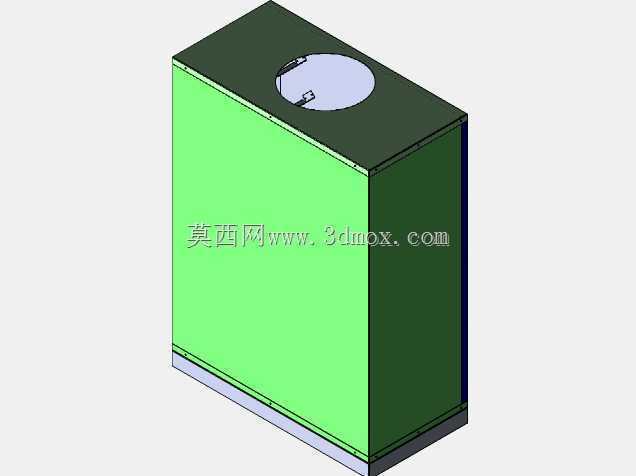

　　该装置主要应用于商用建筑、工业厂房的集中式暖通空调系统末端，承担送风气流的均匀分配功能，可将主风道输送的处理后空气，按照预设的流道导向输送至指定送风区域，避免局部风速过高、送风死角等常见通风问题，适配顶送、侧接等多种主风道接驳场景，在层高3-6米的大空间通风场景中适配性较强。从结构设计逻辑来看，整体采用立式长方体壳体布局，外壳采用多孔网板与封闭钣金拼接的形式，侧面网板区域承担出风面功能，网板开孔率经过流道匹配计算，可在出风时对气流进行初步整流，降低出风动压，提升送风覆盖范围的气流均匀度；壳体顶部预留圆形主风道接驳口，尺寸适配常规圆形通风管道的法兰安装标准，安装时可直接与主送风管通过法兰螺栓对接，无需额外制作变径转接件，

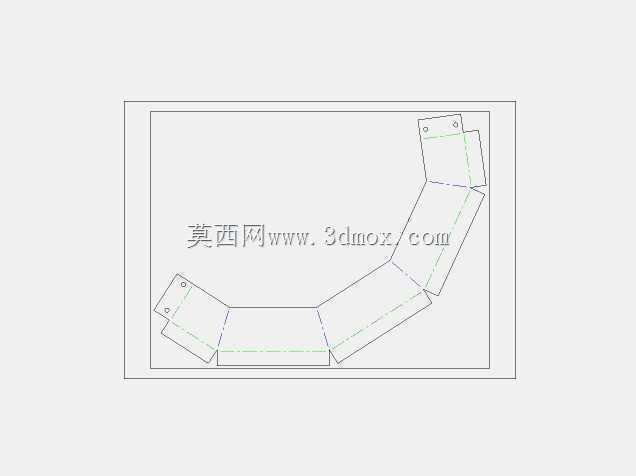

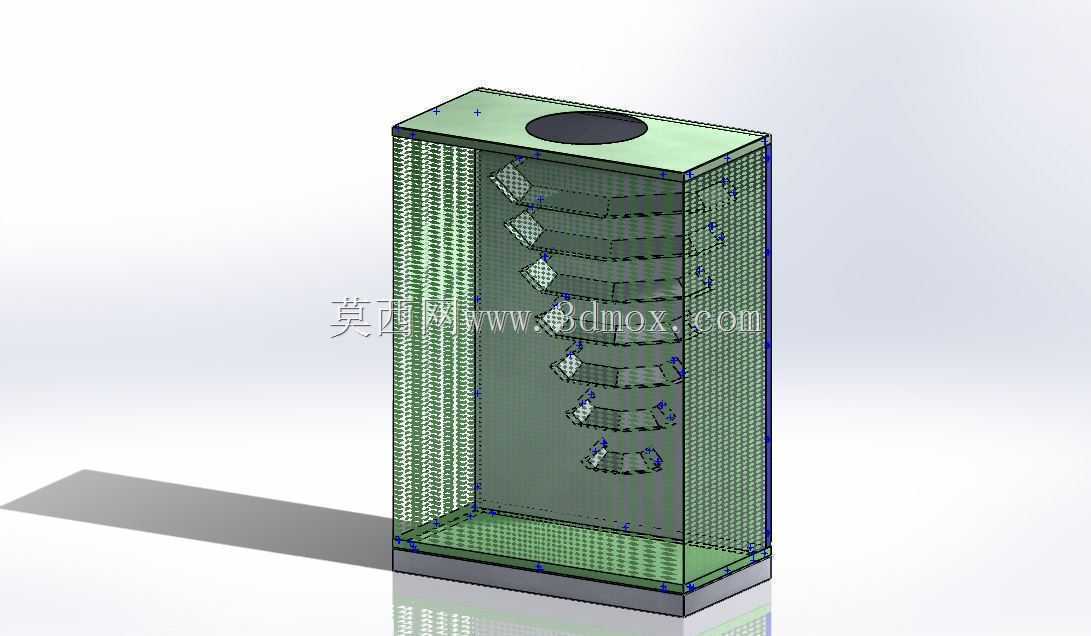

　　降低现场安装的加工工作量。内部设置多层阶梯式导流叶片，叶片沿竖向等距排布，每一层叶片的折弯角度根据对应高度的出风阻力进行差异化设计，上层叶片倾角偏大，引导气流向侧上方区域扩散，下层叶片倾角平缓，避免气流直吹地面造成扬尘或人员活动区风速超标，叶片与壳体内部采用卡槽式固定结构，无需额外焊接或紧固件连接，既减少装配工序，也降低长期运行中紧固件松动产生的振动异响风险。壳体底部设置封闭承托底座，底座边缘预留安装固定孔位，可直接通过膨胀螺栓固定于地面或设备平台，安装边界需预留侧面不小于300mm的检修空间，用于定期清理网板积尘、检查内部导流叶片的固定状态；整体竖向高度适配常规吊顶下的安装空间，宽度与深度尺寸经过风道阻力计算，

　　在保证内部气流流通截面积的前提下，尽可能缩小设备占地尺寸，减少对建筑内部使用空间的占用。在实际选型应用中，可根据系统送风风量调整内部导流叶片的排布密度与开孔率，适配不同换气次数要求的通风场景，外壳网板采用快拆式结构设计，日常维护时无需拆解整体壳体，即可单独取下网板进行清洗，降低运维阶段的人工成本。
