椭圆格栅式通风口结构设计方案

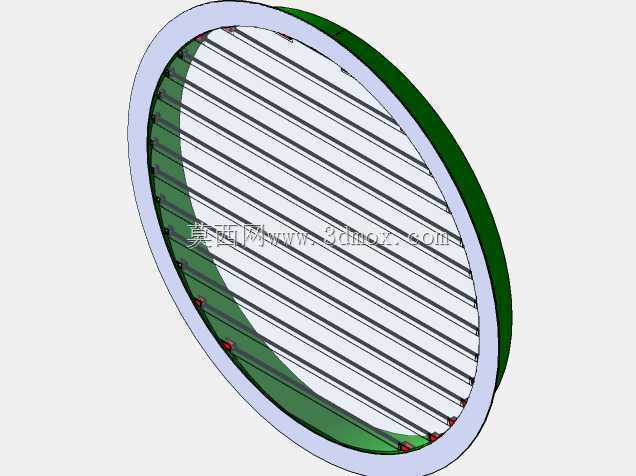

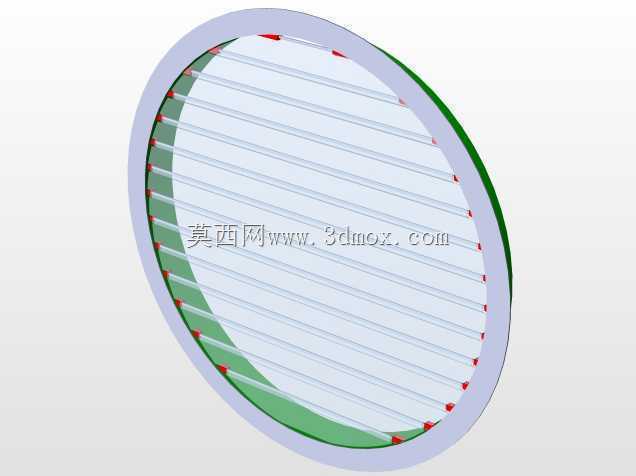

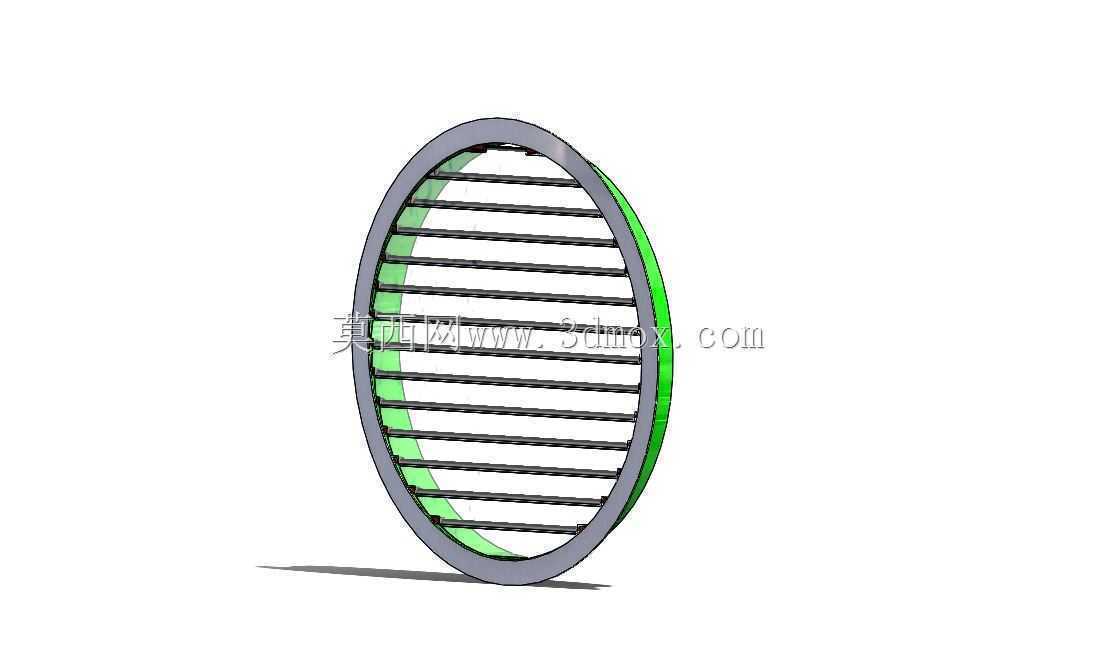

　　该椭圆格栅式通风构件主要应用于暖通空调系统的末端送风、回风环节，也可适配各类设备柜体的通风散热、建筑装饰面的隐蔽通风场景，在民用商用中央空调末端、工业设备散热排风、洁净车间通风系统中都有广泛适配空间。从实际使用功能来看，该构件核心作用是规整通风气流走向，拦截通风路径中体积较大的杂物，同时通过均匀排布的格栅条将出风打散为多股平行气流，避免直吹带来的不适感，外框的椭圆造型可适配圆形、椭圆形的开孔安装场景，相比常规方形风口能更好匹配曲面装饰面、异形设备壳体的安装需求。设计过程中首先确定了外框的椭圆轮廓参数，外框采用双层嵌套结构，外层为安装固定边，预留与安装基面贴合的密封接触面，安装时可通过压边卡扣或者侧边螺丝完成固定，内层为格栅承载框，

　　格栅条采用等间距平行排布，条体截面做了微小的圆弧导角处理，既降低通风过程中的风阻噪音，也避免加工安装过程中锐边划伤操作人员。格栅条与内外框的连接采用一体化衔接结构，减少拼接缝隙带来的风噪与结构松动风险，构件背部设置有一圈限位凸台，安装时可直接卡入预先开好的对应尺寸椭圆开孔内，凸台高度与常规装饰面板、设备壳体的壁厚匹配，安装后外框表面与安装基面齐平，无突出结构。从安装边界来看，该构件的椭圆长轴、短轴尺寸可根据实际开孔需求做参数化调整，格栅条的间距可根据通风量需求、防护等级要求做对应调整，当应用在回风场景时可适当加大条间距降低风阻，应用在人员易触碰的送风场景时可缩小条间距避免异物插入，外框侧边预留有滤网安装卡槽，

　　可根据使用需求加装初效滤网拦截空气中的浮尘。结构设计上充分考虑了注塑或者钣金加工的工艺可行性，所有转角位置都设置了合理的工艺圆角，避免加工过程中出现应力集中导致的构件变形，格栅条的厚度做了等强度优化，在保证结构刚性不会在通风风压下产生形变异响的前提下，尽可能缩小条体厚度提升有效通风面积，外框与安装基面的接触位置预留有密封胶条的安装槽，安装时嵌入密封胶条可避免缝隙漏风产生的哨音。
