暖通系统用线性通风吸收格栅结构

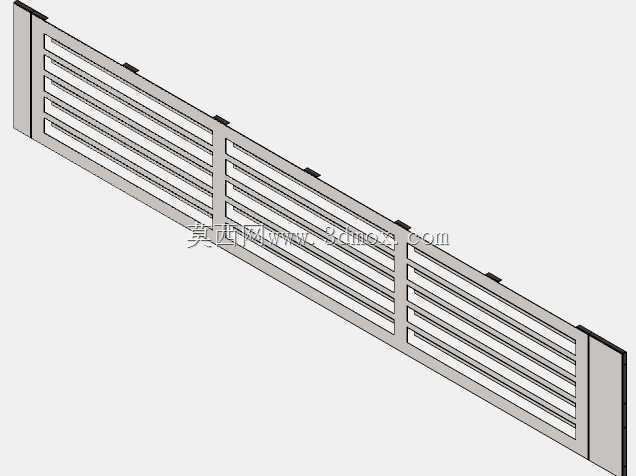

　　这款吸收格栅主要应用于商用建筑中央空调系统的回风端、通风管道末端的气流组织环节，在办公场所、商业综合体、工业配套辅房的暖通系统中承担回风整流、杂物拦截的核心作用，也可适配新风系统的进风端防护场景，避免大体积杂物进入风管内部影响风机运行稳定性。从结构设计来看，格栅采用多组平行百叶条分层排布的形式，百叶的倾斜角度经过气流模拟校核，既能保证足够的通风过流面积，又能在回风过程中对气流起到整流作用，避免回风口气流紊流引发的风噪问题，同时条状格栅的间隙尺寸控制在合理范围，可阻挡纸屑、飞虫等大体积异物进入风管内部，降低风管清洁维护的频次。格栅整体采用边框内嵌百叶组的装配式结构，边框设置有安装折边，可直接嵌入吊顶预留安装位或者风管末端的法兰接口，

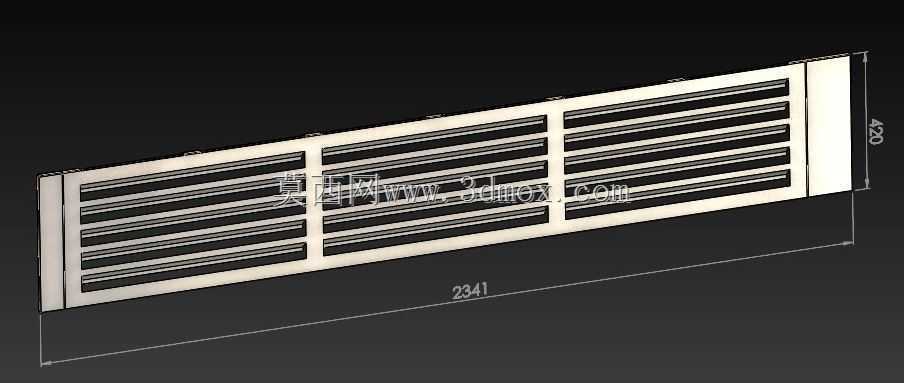

　　安装时不需要额外制作复杂的连接构件，现场装配效率较高。从尺寸边界来看，该格栅整体长度为2341mm，高度为420mm，属于长条形线性风口类构件，适配大跨度吊顶的连续回风带布置需求，多组同规格格栅拼接时可形成连贯的回风面，契合现代办公空间大平顶的装修风格，不会因为风口布置破坏吊顶的整体视觉效果。设计过程中优先考虑了长期使用的结构稳定性，百叶与边框的连接采用多点位固定方式，避免长期受气流冲击出现百叶变形、间隙不均的问题，边框的型材厚度经过刚度校核，在长跨度安装时不会出现中部下挠的变形问题，保证安装后整体平面度符合装饰验收要求。在实际选型应用中，这类格栅可根据安装场景的回风风量需求调整百叶间隙与整体尺寸，

　　当前模型的结构参数适配常规600Pa风压以内的通风系统，过流风速控制在2-3m/s区间时，风噪可控制在35分贝以内，满足民用商用场景的噪音控制要求。格栅的表面可做喷塑、阳极氧化等不同处理，适配不同装修风格的配色需求，结构本身无复杂异形曲面，不管是开模批量生产还是单件定制加工都具备较好的工艺性，加工过程中可采用型材裁切、冲孔组装的工艺路线，不需要复杂的机加工工序，生产制造成本可控。
