工业热蒸发设备弧形罩壳结构设计

　　这款罩壳结构主要配套工业热蒸发类生产设备使用，在车间实际生产场景中，这类罩壳承担着设备上部防护、工艺区域围挡、减少热量无规则散逸的核心作用，同时能阻隔生产过程中可能出现的飞溅物，避免无关人员直接接触设备高温作业区域，兼顾生产安全与工艺保温的双重需求。从结构设计逻辑来看，整体采用分块式钣金拼接方案，没有采用一体化成型的大尺寸壳体，主要是考虑到板材加工的工艺可行性——配套的折弯设备加工幅面存在上限，分块设计能够适配常规折弯设备的加工行程，不需要额外调用超大型加工设备，能有效控制加工成本与生产周期。每一块板材的拆分边界都沿着折弯棱线分布，拼接位置刚好处于结构应力较小的区域，同时拼接缝的走向也做了顺向处理，

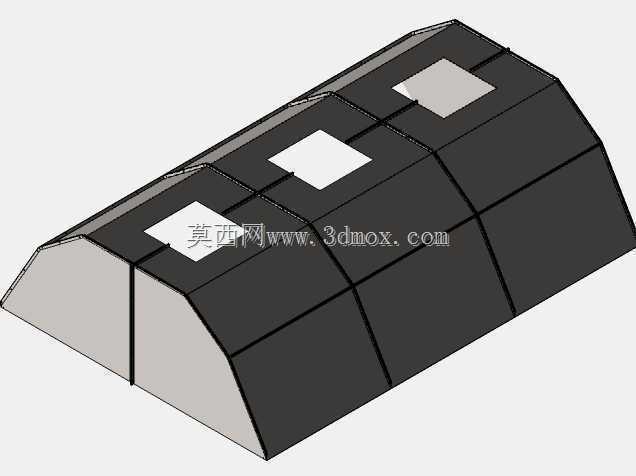

　　能减少长期热胀冷缩带来的接缝变形问题。外形尺寸上整体高度为950mm，横向总宽度2500mm，纵向总长度3500mm，安装时底部直接贴合设备上部的安装基准面，所有分块板材的连接孔位都在建模阶段做了对位匹配，现场安装时不需要额外配钻，能大幅缩短现场装配的耗时。针对板材加工的参数适配，设计时选用厚度1.5mm的常规板材，单块板材的幅面控制在2500x250mm范围内，折弯半径统一设置为0.8mm，这个参数是经过反复校核的，既能够保证折弯后板材不会出现开裂、回弹超差的问题，也能适配amada、euram两类常用折弯设备的模具参数，不需要单独定制特殊折弯模具，加工时直接调用设备现有模具即可完成所有折弯工序。顶部预留的三个方形开口，

　　是对应设备上部的排气、检测组件安装位，开口边缘都做了折弯翻边处理，一方面能提升开口处的结构刚度，避免板材边缘变形，另一方面也能为后续安装密封压条提供安装基面，保证安装后接口处的密封性能，减少热量从接口缝隙处散逸。整体的弧形顶面设计，除了提升外观规整度之外，也能避免顶部积灰、积液，日常清洁维护时杂物可以顺着弧形斜面自然滑落，减少日常运维的工作量。建模过程中所有折弯处的工艺缺口都做了同步处理，避免折弯时出现板材挤皱的问题，每一块分板的折弯顺序也在结构设计时做了工艺验证，确保加工时不会出现折弯干涉，拿到模型后可以直接展开生成下料图，直接对接激光切割、折弯工序，不需要二次做工艺修正。
