无齿轮径向伸缩传动轮盘结构设计

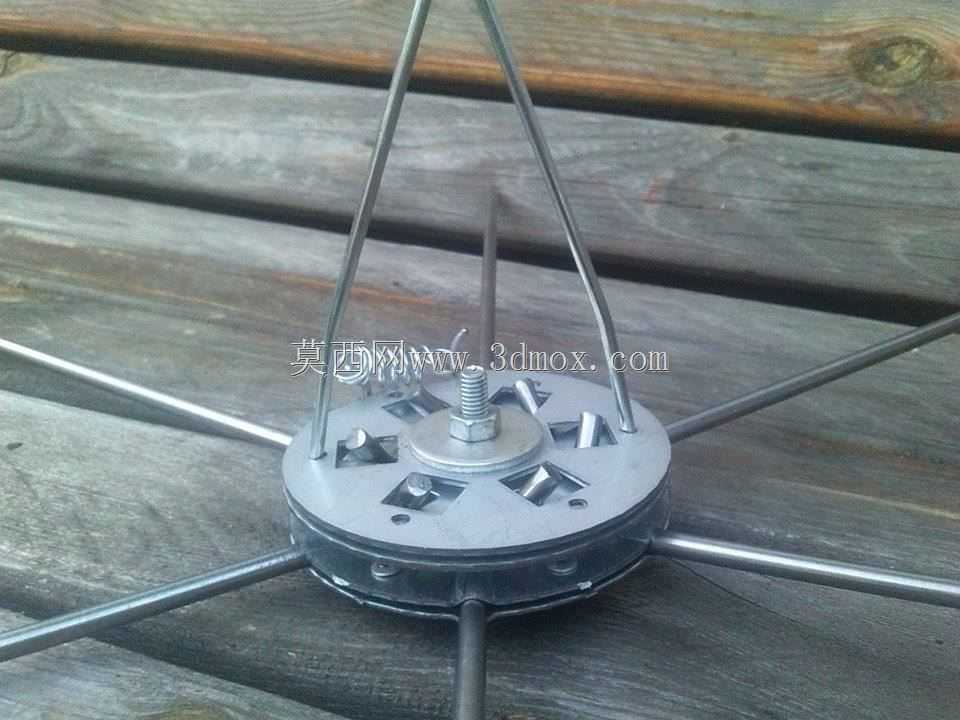

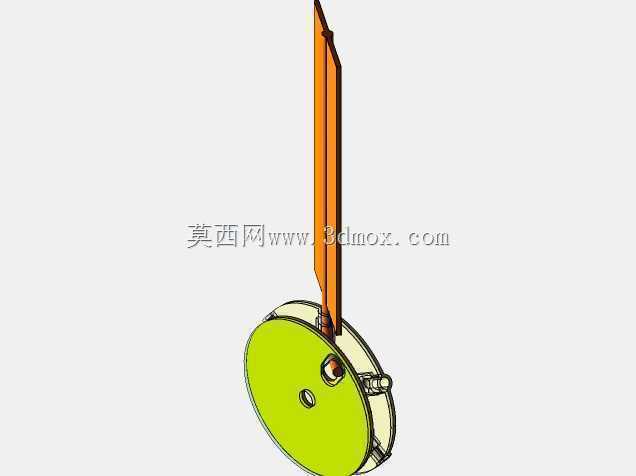

　　该无齿轮传动轮盘结构，核心采用盘式凸轮配合径向滑柱的传动逻辑，完全摒弃传统齿轮啮合的传动形式，从根源上规避了齿轮传动存在的背隙、齿面磨损、啮合噪音等常见问题，适配对传动平顺性、低维护需求有较高要求的轻载传动场景。从实际应用场景来看，这类结构可直接嵌入小型间歇送料机构、多工位转台分度单元、柔性抓取装置的动力输出端，也可作为手动调节机构的核心传动件，用在小型工装夹具的同步涨紧、户外捕集装置的触发开合等工况，无需额外添加润滑结构即可长期稳定运行，尤其适合粉尘、潮湿等齿轮易出现卡滞、锈蚀的作业环境。结构设计层面，上下两层盘体通过中心螺栓锁紧形成封闭的凸轮腔，腔体内置的成型曲面凸轮槽与每根径向滑柱末端的导向销配合，当中心轴输入旋转扭矩时，

　　凸轮槽会推动所有径向滑柱沿盘体上的径向导槽做同步伸缩动作，每根滑柱的伸出量完全由凸轮槽的型线决定，可根据实际使用需求调整型线，实现等距伸缩、差速伸缩、分段停顿伸缩等不同的动作逻辑，无需额外添加同步连杆或齿轮组即可保证所有径向杆件动作一致性，大幅简化了整体装配流程。从安装边界来看，盘体基准直径可根据适配场景调整，常规适配小型设备的版本盘体直径在80-120mm区间，整体厚度控制在15-25mm，中心安装孔采用标准螺栓锁紧结构，可直接对接直径6-12mm的常规输出轴，径向伸出的杆件采用直径3-5mm的光轴，与盘体导槽采用间隙配合，配合面做抛光处理降低滑动阻力，无需加装直线轴承即可满足轻载往复运动的耐磨需求。

　　设计过程中重点考量了无齿轮传动的受力合理性，凸轮槽的工作曲面采用等距过渡型线，避免滑柱在伸缩过程中出现刚性冲击，盘体边缘预留的安装孔位可直接通过螺栓将整个机构固定在设备安装面板上，无需额外设计定制安装支架，径向杆件的末端可根据使用需求加装接触头、夹具、拨块等不同功能的末端执行件，拓展适用场景。这类无齿轮结构的核心优势在于零件数量少，除标准紧固件外仅包含盘体、滑柱、凸轮三个核心加工件，加工难度低，普通铣削设备即可完成所有零件的加工，装配时无需调整齿轮啮合间隙，仅需锁紧中心螺栓即可完成整体组装，后期维护仅需定期清理导槽内的积尘即可，相比传统齿轮传动结构，装配工时可降低60%以上，维护周期可延长3-4倍，在轻载、低转速的传动场景下具备极高的应用性价比。
