工业集气用斜式不锈钢抽气罩结构设计

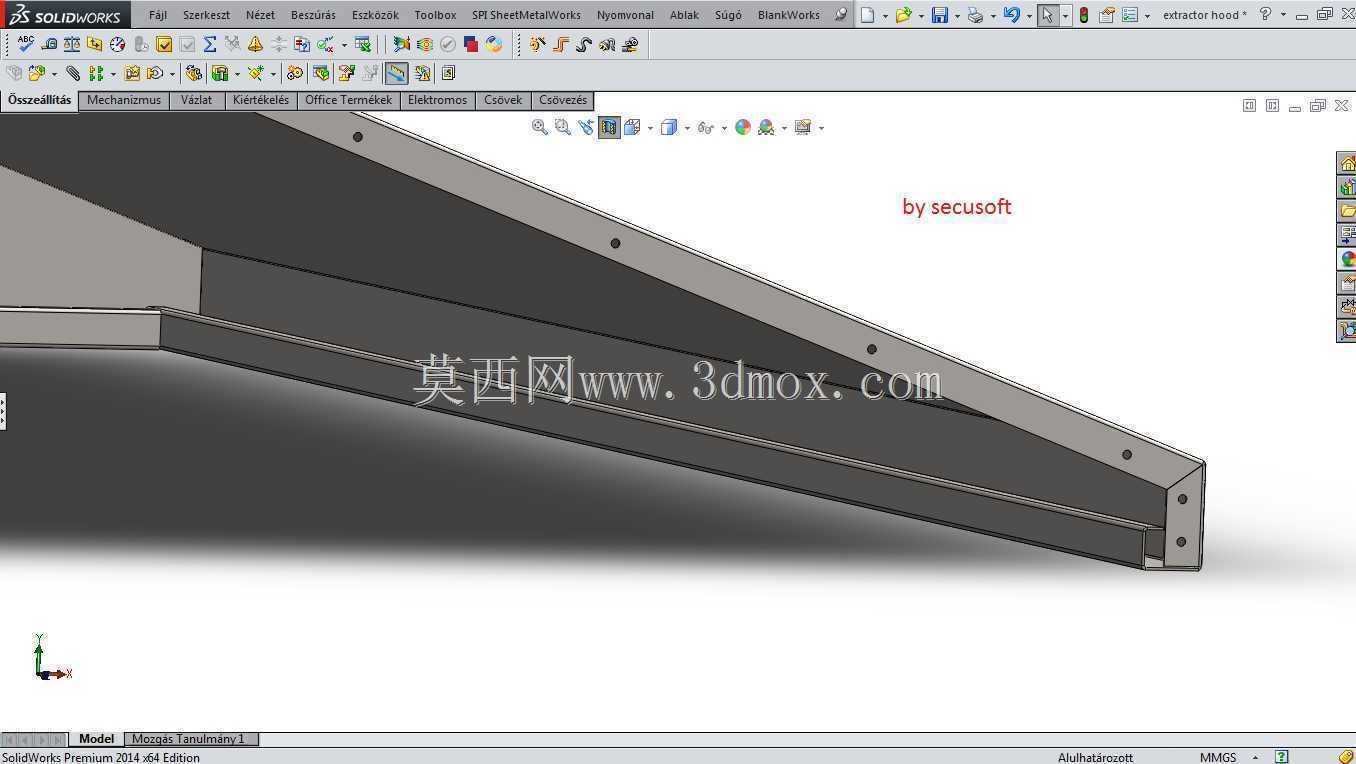

　　这款斜置式抽气罩主要面向工业车间局部排风捕集场景设计，常见于焊接工位、打磨作业区、小型化工投料点、热处理工序产尘产烟位置的局部废气收集环节，区别于顶吸式集气罩的垂直安装形式，斜向布置的结构可以更贴近污染源逸散方向，在不占用作业人员正面操作空间的前提下，最大化覆盖废气扩散的锥形区域，减少无组织逸散量。从结构设计逻辑来看，整体采用薄壁不锈钢板材折弯拼接成型，主体为渐变截面的斜向棱台结构，进气端开口宽度大，能够覆盖3米级宽度的作业面，出气端收窄匹配常规排风管道接口，沿罩体长度方向均匀布置的安装孔位，既可以用于罩体分段拼接时的螺栓紧固，也可作为现场安装时与顶部支架、侧墙固定结构的连接点位，避免薄壁构件在长期受风压、振动情况下出现变形翘曲。

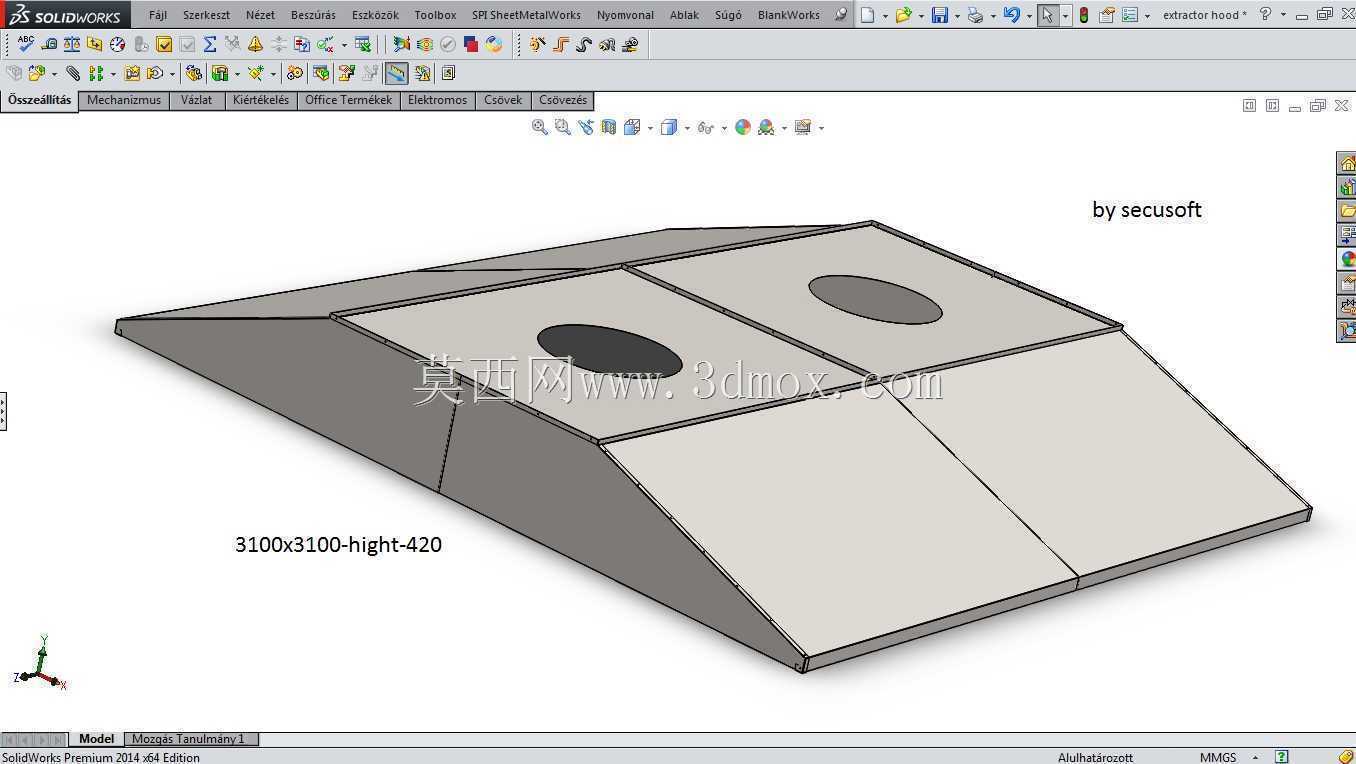

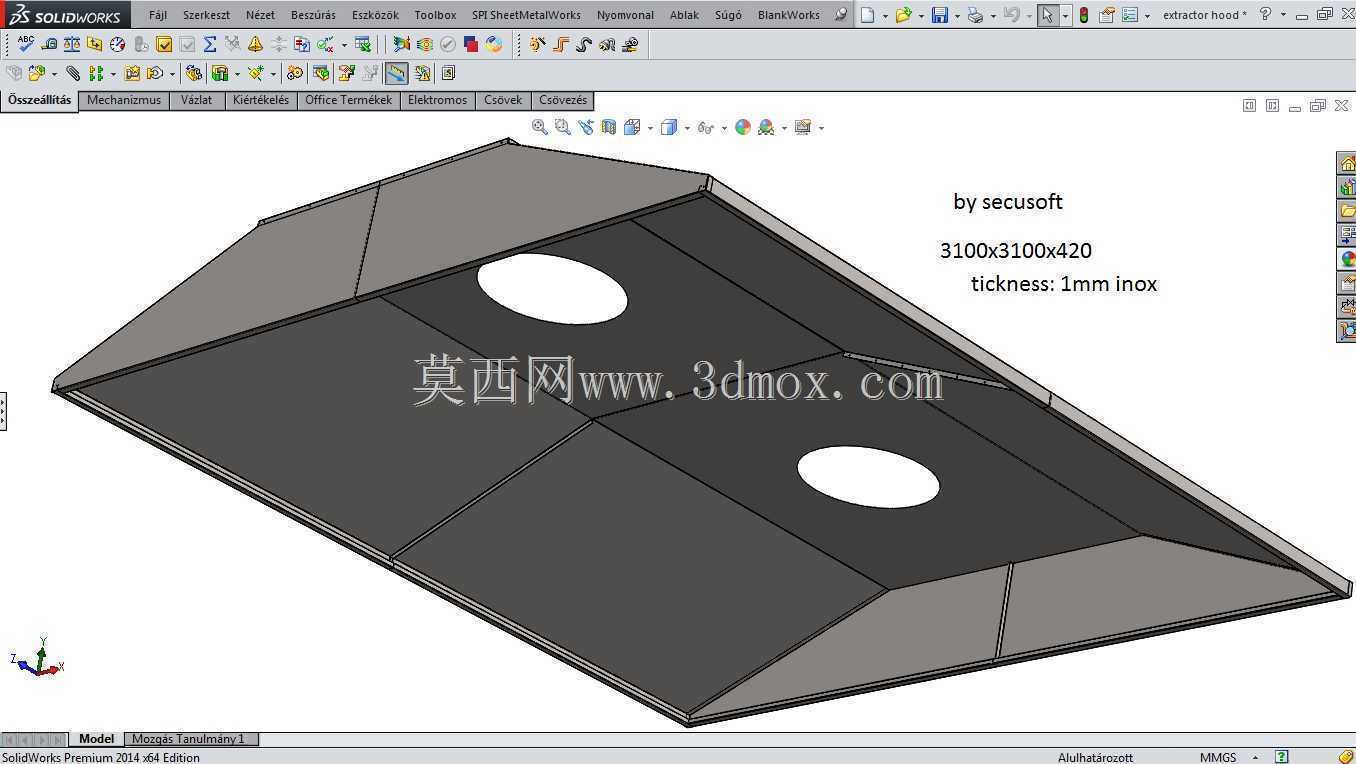

　　设计阶段充分考虑了板材下料的优化需求，将整体展开尺寸适配常规通用板材的幅面规格，减少下料过程中的边角料损耗，降低加工时的材料成本，1mm厚度的不锈钢板材选型，在保证罩体整体结构刚度、避免排风过程中出现薄壁震颤噪音的同时，也控制了构件整体自重，降低现场安装的吊装承重要求。安装边界方面，罩体整体外轮廓尺寸为3100x3100x420mm，现场布置时需要在污染源上方预留足够的斜向安装空间，保证罩口下沿距离作业面的高度控制在有效捕集范围内，同时要匹配对应风量的排风管道系统，确保罩口面风速达到废气捕集的设计要求。罩体的折边结构做了强化处理，所有拼接焊缝位置预留了连续焊接的工艺余量，避免长期使用过程中焊缝位置出现积尘、锈蚀问题，同时光滑的内壁结构可以减少排风过程中的风阻，降低配套风机的能耗损失，斜置的罩面也可以避免作业过程中飞溅的碎屑、液滴在罩顶积存，减少日常清理维护的工作量。
