环形格栅结构空气调节器原型结构

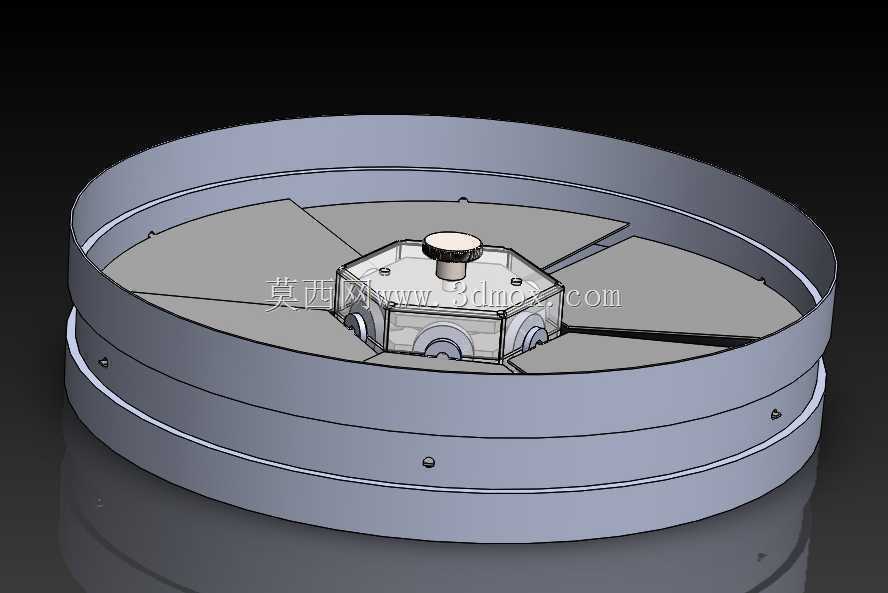

　　这款环形布局的空气调节部件，主要适配圆形截面的通风送风场景，常见于环形出风的中央空调末端、特种舱室通风系统、环形工位送风装置的风量调节段，区别于常规方形百叶风阀，其弧形风道结构能适配圆形、环形的送风路径，避免常规矩形风阀接入环形风道时产生的气流突变、局部阻力陡增问题。从结构设计来看，整体采用环形外框作为安装基体，外框预留的安装边可直接嵌入对应尺寸的圆形风管内壁，安装时无需额外做方变圆的转接段，能有效压缩通风段的轴向安装尺寸，适配安装空间局促的环形送风场景。内部的调节核心采用多片弧形导流叶片，叶片的弧度与环形风道的曲率完全匹配，当调节拨杆处于不同位置时，叶片同步绕自身转轴转动，可实现从全闭到全开的连续风量调节，

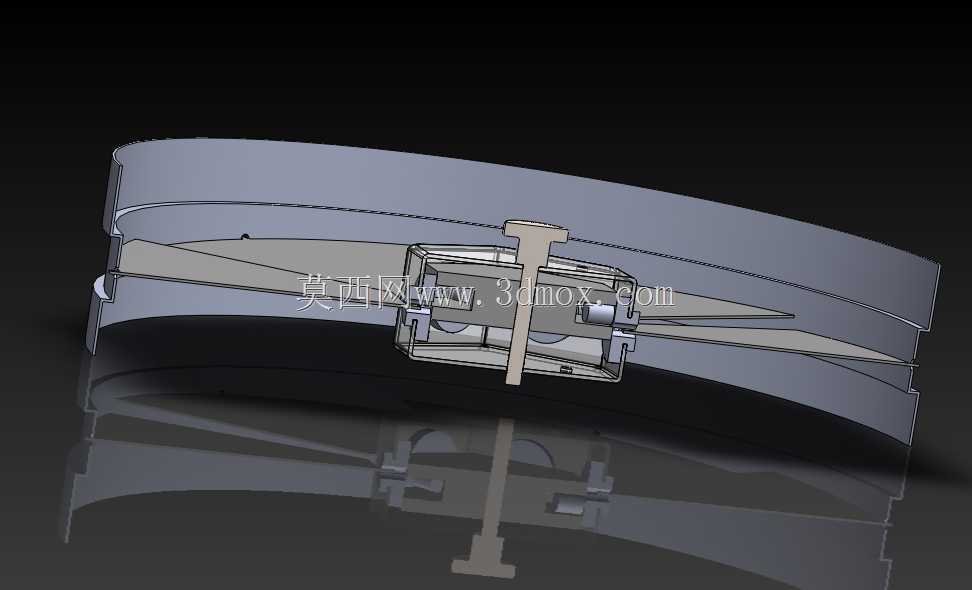

　　叶片闭合时相邻叶片的搭接边做了贴合密封设计，能减少关闭状态下的漏风率，全开状态下叶片与风道气流方向平行，不会额外产生风阻，避免送风能耗的不必要损耗。中间的调节传动机构采用内置式布局，所有传动连杆、转轴都隐藏在环形风道的中心腔体内，不会突出到风道内部干扰气流走向，同时中心腔体的外壳做了流线型导流处理，气流经过中心区域时会顺着外壳曲面平滑分流，避免中心区域产生涡流、风噪。设计过程中，叶片的转轴位置经过反复校核，确保转动过程中叶片与外框、相邻叶片之间不会出现运动干涉，同时传动连杆的行程匹配拨杆的转动角度，拨杆转动90度即可覆盖全闭到全开的调节范围，操作手感顺畅无卡滞。从安装边界来看，环形外框的外径与对接风管的内径采用间隙配合，

　　安装时可通过外框上的预留螺孔从风管外侧拧入螺丝固定，也可采用插接后打胶密封的安装方式，轴向安装长度仅为风道直径的五分之一左右，不会占用过多的风道布置空间，适配各类对安装尺寸有严格限制的圆形通风系统。实际使用中，这类结构的空气调节器相比常规风阀，在环形送风场景下的气流均匀度更优，调节风量时不会出现单侧风量偏差过大的问题，能保障环形出风面各位置的送风速度一致，提升送风覆盖区域的体感舒适度。
