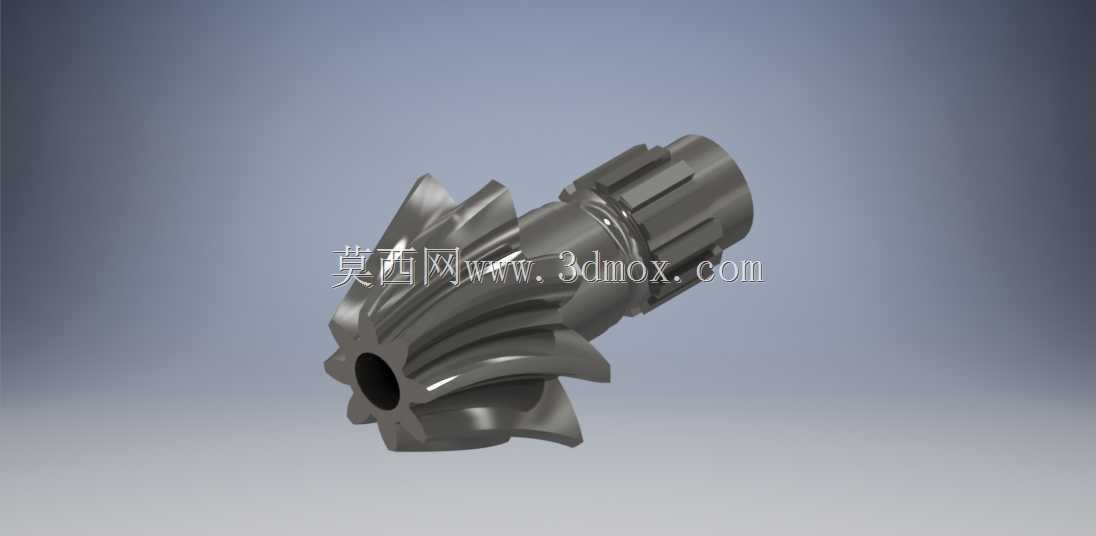

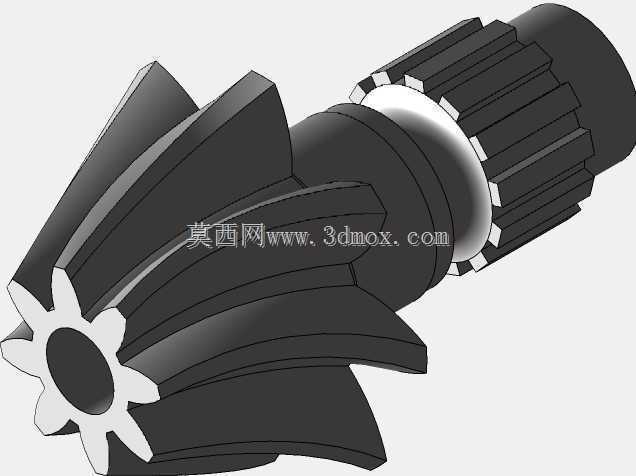

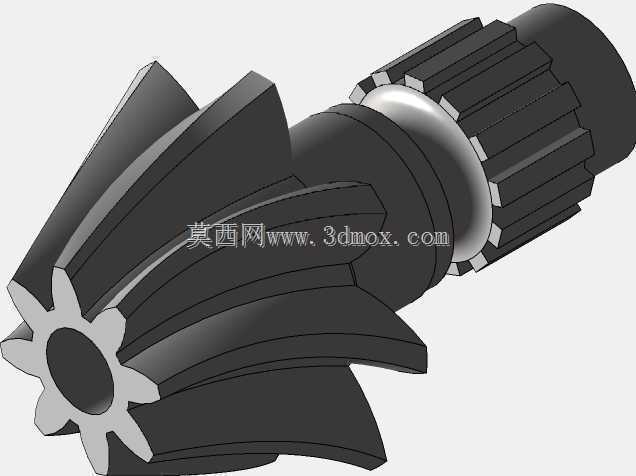

这款螺旋锥齿轮的轴段集成了花键连接结构,在相交轴动力传递场景中应用十分广泛,常见于汽车驱动桥主减速器、机床主轴传动箱、工程机械行走机构等需要改变动力传递方向的部位,能够在两轴呈空间相交的布局下完成扭矩与转速的传递,相比直齿锥齿轮,其啮合过程是渐进式的,轮齿从一端逐步啮合至另一端,传动过程的冲击、振动与噪声都明显更低,适合中高速、重载的传动工况。
从结构设计来看,轮齿采用螺旋齿形,齿线为曲线形态,啮合重合度远高于直齿锥齿轮,单位齿面承受的载荷更小,承载能力更强,同时齿面接触痕迹的调整空间更大,可通过装配时的轴向位移调整啮合印痕,保证传动平稳性。轴端的内孔设计可适配穿轴安装或者减重需求,后端的外花键段用于和配套的传动毂、联轴器或者差速器部件配合,通过花键的多齿均匀承载特性,传递大扭矩的同时保证同轴度精度,避免单键连接的应力集中问题。
设计过程中需要重点关注几个边界条件:首先是安装距的控制,锥齿轮的啮合精度对轴向安装尺寸十分敏感,轴段的台阶面作为轴向定位基准,需要严格控制与轮齿节锥顶点的尺寸公差,否则会出现齿面偏载、磨损加剧甚至卡滞的问题。其次是轮齿的螺旋方向与配对齿轮的匹配,需要根据传动的转向、受力方向确定螺旋角方向,保证传动时轮齿受到的轴向力指向轴承定位端,避免轴系出现窜动。另外花键部分的定心方式采用大径定心,配合精度选择过渡配合,既保证装拆便利性,又能减少传动过程中的回程间隙。
外形尺寸上,轮齿大端直径、轴段直径、花键长度都需要匹配安装腔的内部空间,轮齿的背锥角度需要和配对齿轮的前锥角度适配,保证啮合时不发生齿顶干涉。轴段的轴承安装位需要预留足够的支撑跨距,保证轴系的刚性,避免受载后出现挠曲变形影响啮合精度。这类齿轮在加工时通常采用铣齿后进行齿面淬火处理,保证齿面硬度达到承载要求,后续还需要进行配对研磨,保证实际啮合接触面积达到设计要求,在装配时需要配合调整垫片调整轴向位置,确保齿面接触印痕位于齿长中部略偏小端,保证满负荷运转时接触印痕不会偏移至齿端造成崩齿。
- 上一篇:行星齿轮传动机构三维结构设计
- 下一篇:高精度圆柱直齿传动齿轮结构设计
- 全部评论(0)
- 模板大小: 1.13 MB
- 售价:5金币
- 下载次数: 71
- 系统要求: Autodesk Inventor,STEP / IGES,Rendering
- 软件分类: 齿轮
