高精度圆柱直齿传动齿轮结构设计

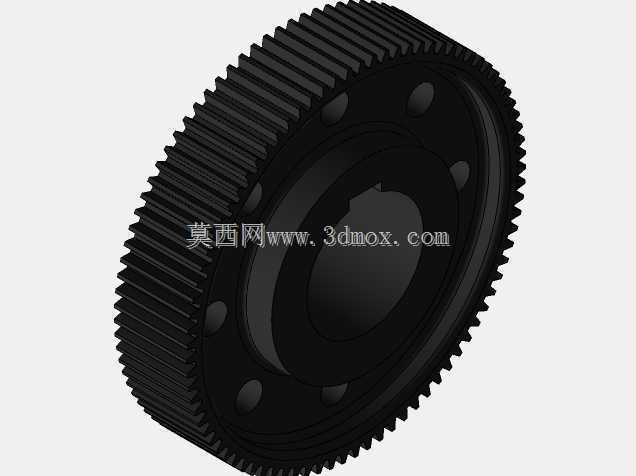

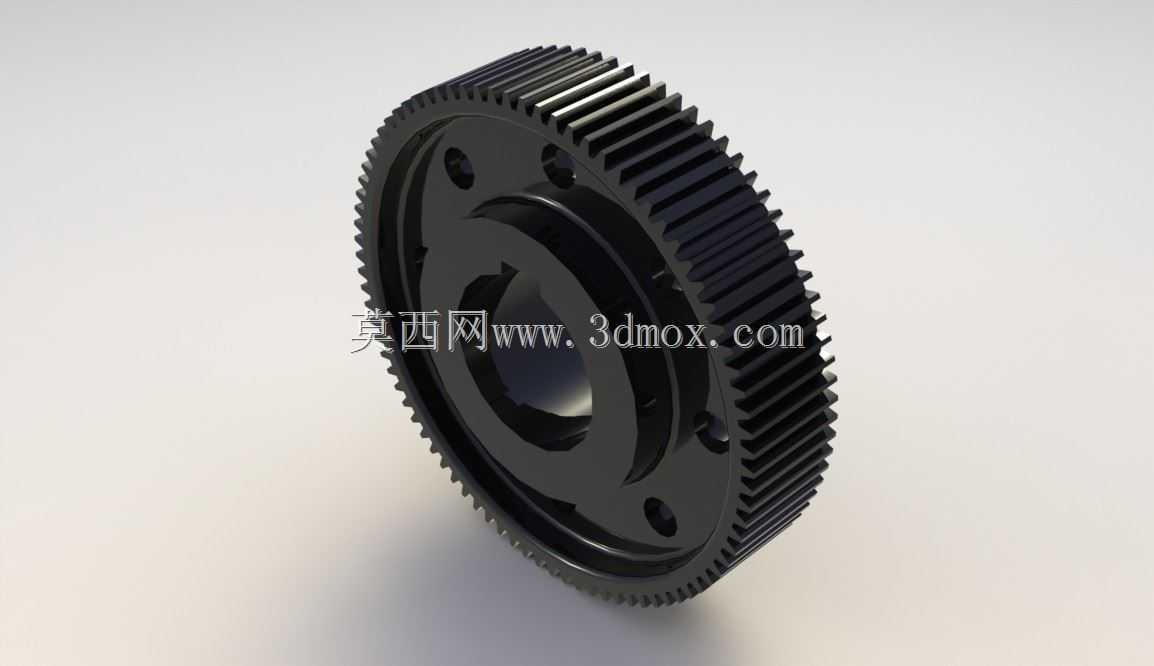

　　这类圆柱直齿轮在常规机械传动场景中应用极广，从输送线的动力传递单元，到小型机床的进给传动副，再到轻工设备的转速匹配机构，都能见到同结构齿轮的身影。设计这类齿轮时，首先要匹配安装轴的配合公差，中心孔的尺寸直接决定了与传动轴的装配精度，孔壁的粗糙度要控制在合理区间，避免长期运转出现轴孔配合松动的问题。齿轮端面上的几个沉孔是安装定位用的，装配时可以穿过紧固件将齿轮与轴端的连接法兰锁紧，防止齿轮在交变载荷下出现轴向窜动，同时也能传递更大的扭矩，避免键连接单独受力出现疲劳剪切。齿形部分采用标准渐开线齿廓，齿顶高系数取常规值，保证啮合时的重合度处于合理范围，既不会因为重合度过小出现传动冲击，也不会因为齿顶过薄导致齿部强度不足。

　　齿宽的设计要匹配传递功率的大小，过窄的齿宽会导致单位齿面载荷过大，长期运转容易出现点蚀失效，过宽则会增加不必要的转动惯量，还会对轴的支撑刚度提出更高要求，容易出现偏载导致齿面局部磨损加剧。从结构上看，这类齿轮采用辐板式结构，在轮毂和齿圈之间设置了减重空腔，相比实心齿轮能有效降低自身重量，减少转动时的惯性损耗，同时辐板上的开孔也方便装配时的吊装与对位。实际选型时要注意安装边界尺寸，齿轮的齿顶圆直径要匹配传动箱的内部空间，避免运转时齿顶与箱体内壁发生剐蹭，同时要确认相邻传动件的中心距，保证啮合侧隙处于合理范围，侧隙过小容易出现卡滞、发热，侧隙过大则会导致传动回程误差超标，影响设备的定位精度。齿部的加工精度等级要匹配应用场景，

　　用于精密进给的场景需要更高的齿形齿向精度，普通动力传递场景则可以适当放宽精度要求，平衡加工成本与使用性能。日常运维中，这类齿轮需要配合对应的润滑方式，闭式传动里采用浸油或者喷油润滑，开式传动则要定期涂抹润滑脂，减少齿面的磨损，延长整体使用寿命。
