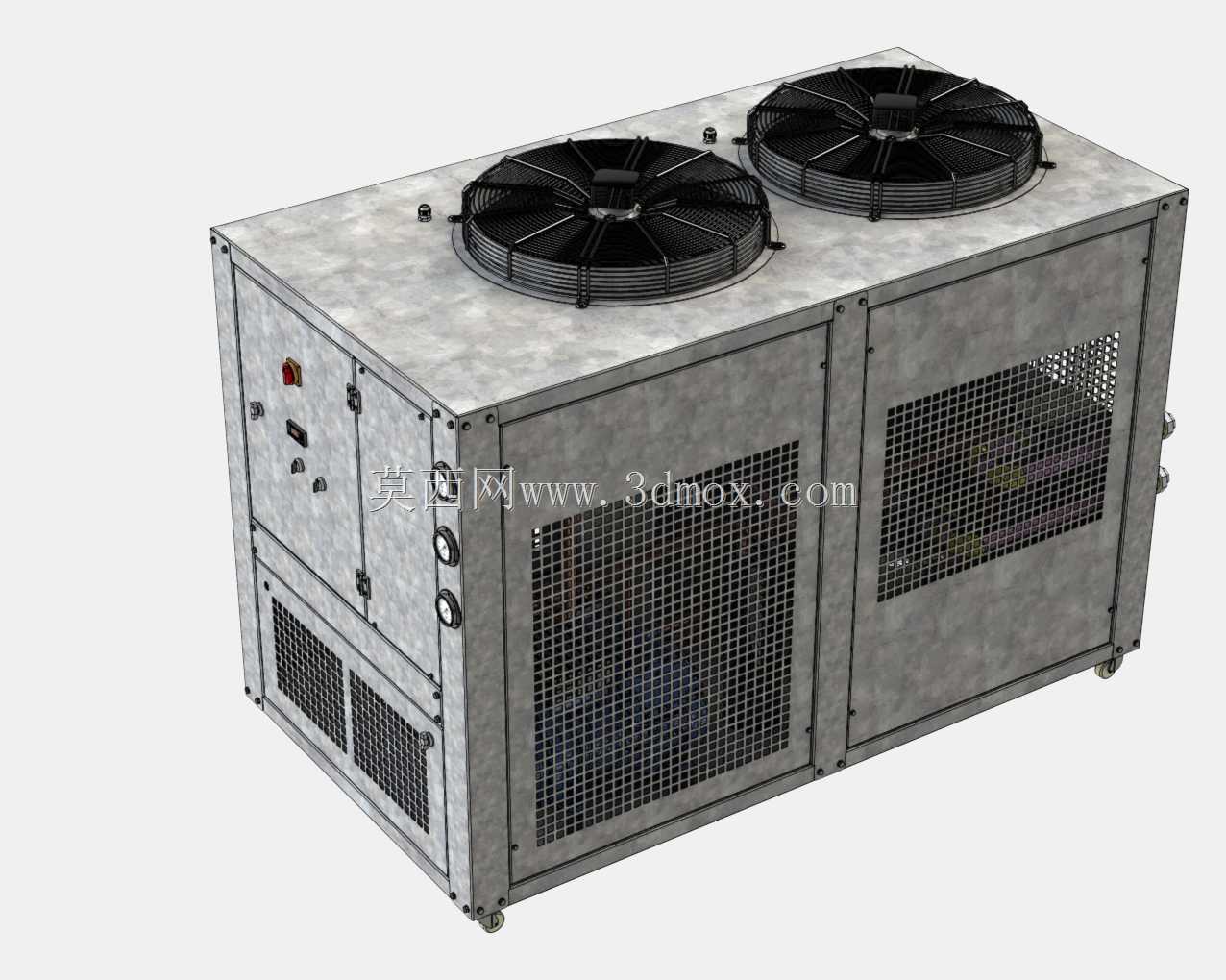

三角框架式水冷低温冷水机组结构设计

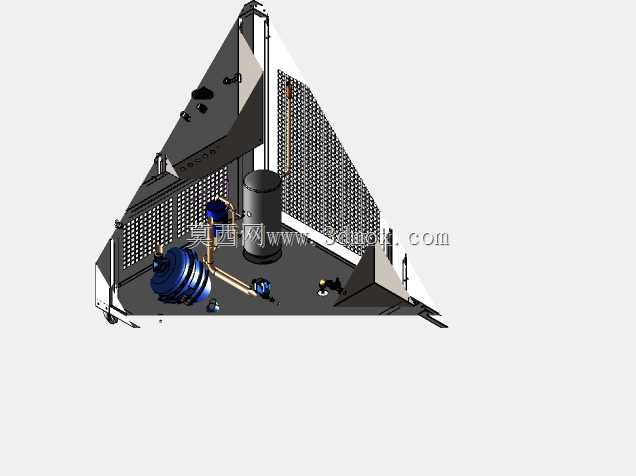

　　这款采用三角承载框架布局的低温水冷机组，核心针对工业场景下需要持续稳定提供-25℃低温冷冻水的工艺需求设计，区别于常规方形撬装机组的布局逻辑，三角框架的结构选型最初是为了适配车间角落、设备夹层这类边角闲置空间的安装需求，在实际项目落地中，这类异形安装空间往往被常规方形机组浪费，三角构型的三个支撑边可以完全贴合直角墙角的两个垂直墙面与地面安装基准，不需要额外预留侧面检修的冗余通道，框架三个立面分别预留了检修开口，日常维护滤芯、阀门、管路接头时，只需要从对应的外侧立面操作即可，不需要挪动机组整体位置。从功能配置上看，机组集成了制冷压缩机、卧式壳管式蒸发器、立式储液罐、水循环泵、管路过滤组件与电控安装位，

　　制冷循环与水循环的管路全部沿三角框架的内侧筋板排布，一方面利用框架的型钢构件做管路的防护结构，避免车间内物料搬运、人员走动时磕碰管路造成保温层破损或者冷媒泄漏，另一方面紧凑的管路排布可以减少冷媒管路的长度，降低管路沿程阻力带来的制冷效率损耗，蒸发器出口的冷冻水直接通过就近布置的循环泵输送到用户侧，回水经过过滤组件后回到蒸发器，整个水循环的流道没有多余的弯头设计，能有效降低水泵的运行扬程需求。设计过程中首先确定的是低温工况下的保温层厚度，针对-25℃的出水温度，所有低温管路、蒸发器筒体的保温层厚度都经过凝露计算，避免夏季高湿环境下设备表面结露滴水影响车间环境，框架的承载梁采用型钢焊接结构，三个底脚预留了地脚螺栓安装孔，

　　安装时可以直接通过膨胀螺栓固定在水泥基础上，不需要额外做焊接固定，框架的顶部预留了吊耳结构，设备进场时可以直接通过吊耳整体吊装，不需要拆分内部组件，能大幅缩短现场安装的周期。在安装边界的考量上，三角构型的直角边长度根据内部组件的排布做了最优压缩，两个贴墙的直角边预留了50mm的安装间隙，方便墙面走管与布线，斜边作为主要的操作面，预留了足够的阀门操作、仪表读数的空间，设备的总高度控制在常规车间夹层的净空要求范围内，不需要对现场安装空间做额外的改造。内部组件的排布遵循重心居中的原则，重量较大的压缩机、储液罐布置在框架靠近直角的位置，也就是安装时贴近墙角的区域，这部分区域的承载强度最高，重量较轻的过滤组件、电控元件布置在斜边侧的框架上，

　　既平衡了整个机组的重心，避免吊装时出现倾斜，也方便日常操作时快速查看运行参数、更换过滤元件。水循环回路中设置的过滤组件可以拦截用户侧回路中的杂质，避免杂质进入蒸发器造成换热管堵塞，影响换热效率，管路的连接位置全部采用法兰连接，后期检修更换组件时不需要切割管路，只需要拆卸法兰螺栓即可完成组件更换，大幅降低后期维护的难度。针对低温运行的特性，机组的管路支撑位置都设置了隔热垫块，避免管路与钢结构框架直接接触形成冷桥，造成框架表面结露甚至结冰，影响框架的结构强度与使用寿命，所有的电气走线都沿框架内侧的走线槽排布，与冷媒管路、水管路保持足够的安全距离，避免管路渗漏时影响电气元件的正常运行。
