导轨调节式反射镜瞄准装置结构设计

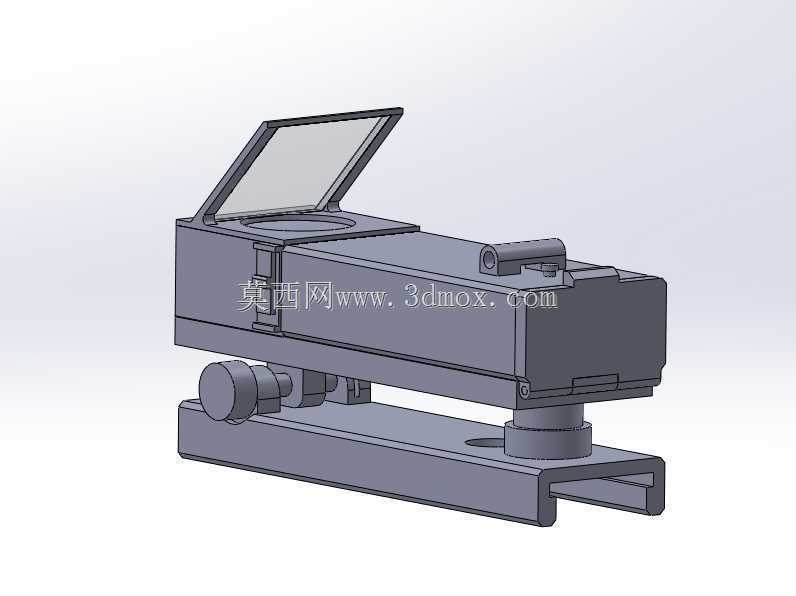

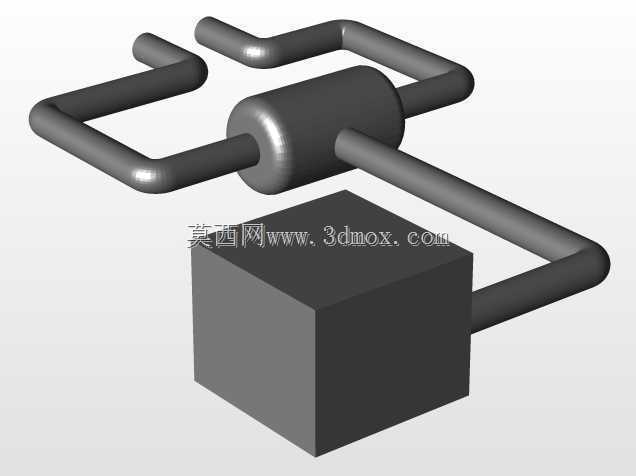

　　这款反射镜瞄准装置的结构设计，核心围绕无遮挡观测与快速调校需求展开，主体采用分体式基座加翻转反射镜的布局，适配多场景的瞄准观测作业。从实际应用场景来看，这类结构最初服务于天文观测与户外摄影领域，使用者在观测远距离目标时，可通过倾斜布置的反射镜将目标光路折射至观测位，无需将眼部紧贴观测端，同时避免装置主体结构遮挡观测视线，能获取更开阔的视场范围；后续该类结构也被适配到机载武器瞄准场景中，在低光照环境下，反射镜的光路折射特性可帮助使用者快速完成目标对焦，无需复杂的光路校准流程，适配高速机动下的快速瞄准需求。

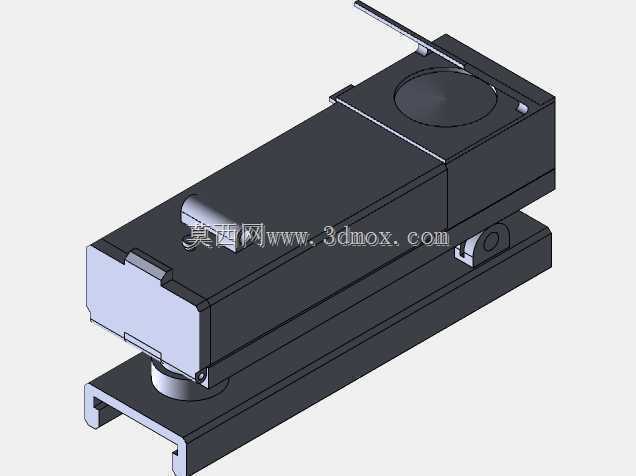

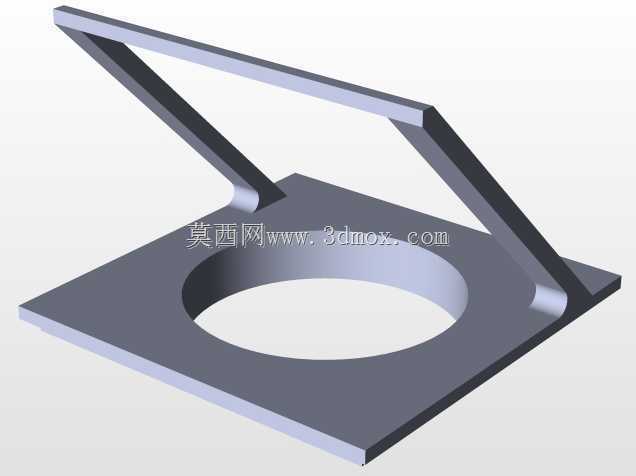

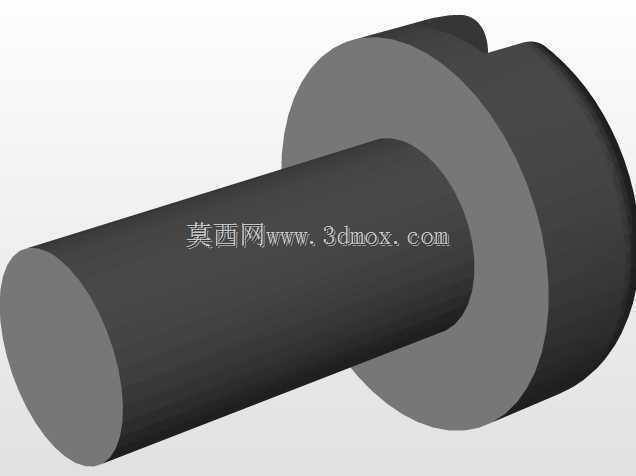

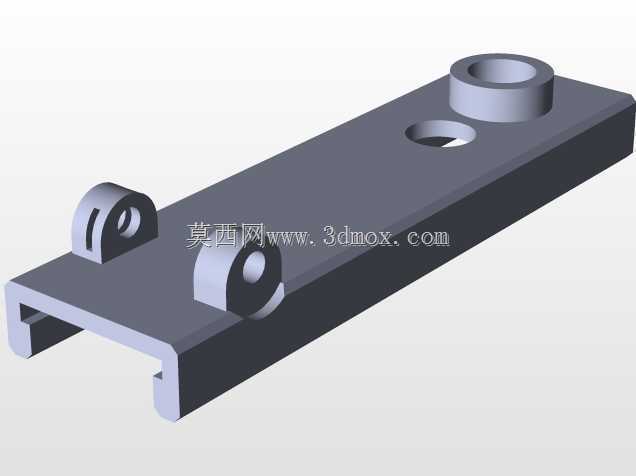

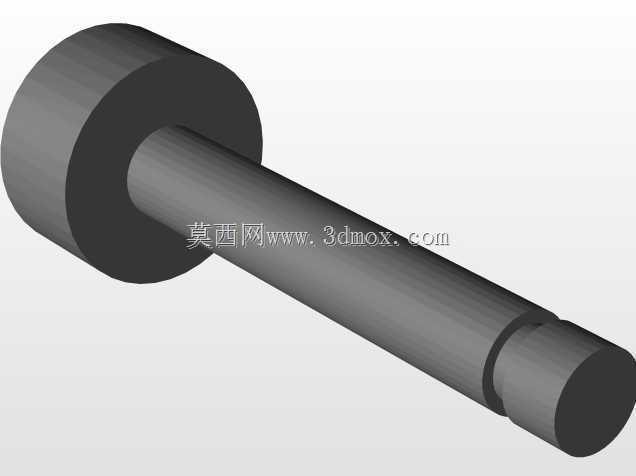

　　功能特性层面，装置的调校核心集成在下部导轨与刻度盘结构上，瞄准主体可沿导轨做线性位移调整，配合刻度盘的量化标识，使用者可根据目标距离、观测角度快速完成参数匹配，调整过程中基座与安装面保持稳定贴合，不会出现调校偏移问题。上部的反射镜采用翻转式铰接结构，非使用状态下可扣合至主体凹槽内，对反射镜面形成防护，避免镜片被磕碰刮花，使用时翻起到固定角度即可自动锁止，无需额外的角度固定操作。

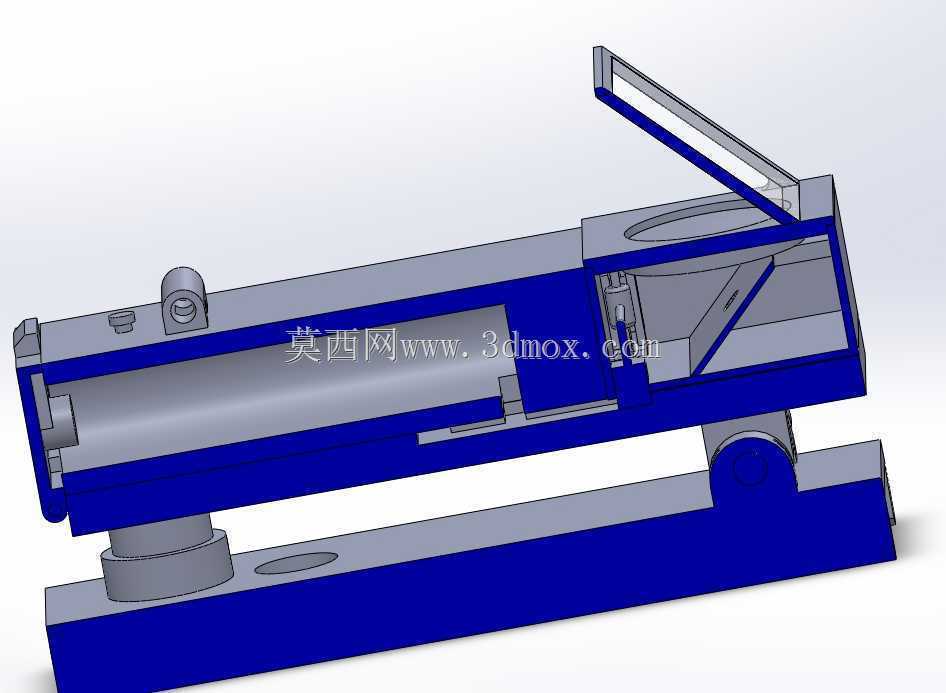

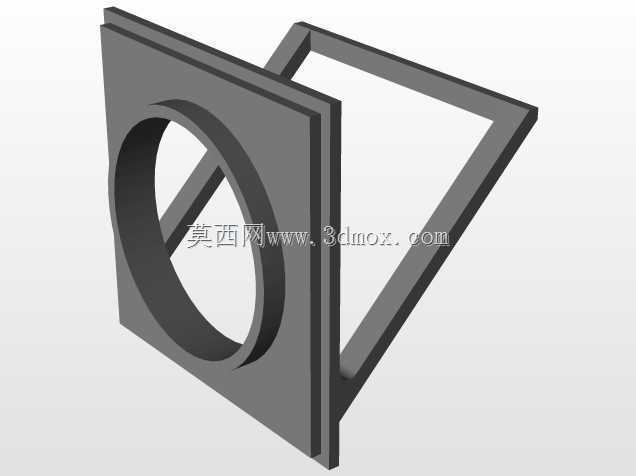

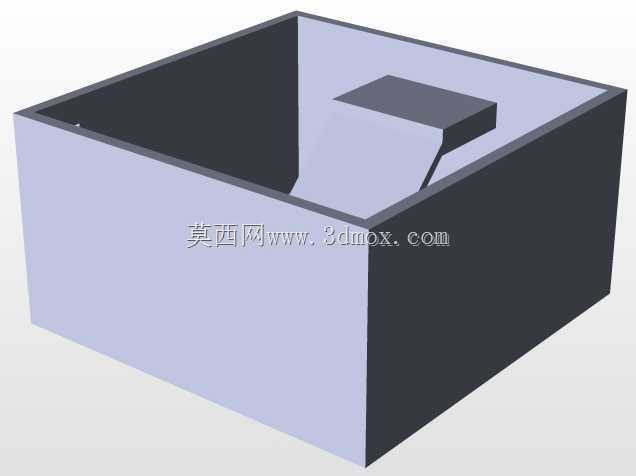

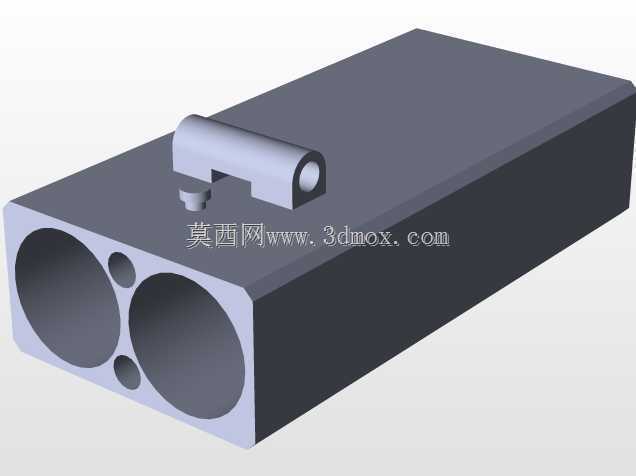

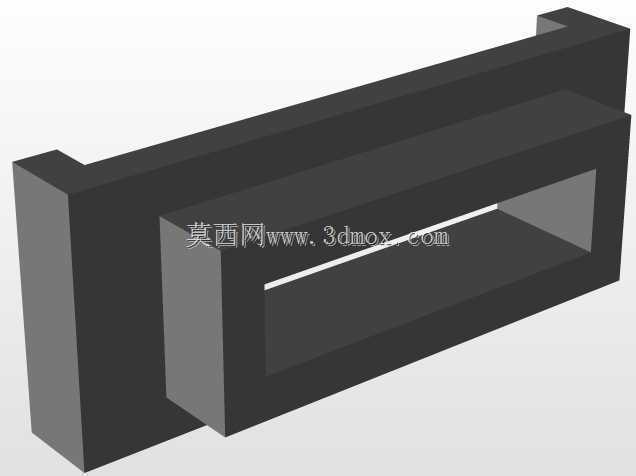

　　设计思路上，整体结构优先保障光路稳定性与操作便捷性，主体承力部分采用框架式镂空结构，在保证结构刚性的前提下尽可能降低整体重量，适配机载、手持等对载荷有要求的使用场景。反射镜的安装座设置有微调结构，可对镜片的俯仰角度做微米级调整，抵消加工装配带来的角度误差，保证光路折射精度。下部的安装基座设置有标准连接接口，可快速适配不同的安装载体，无需额外定制转接件。

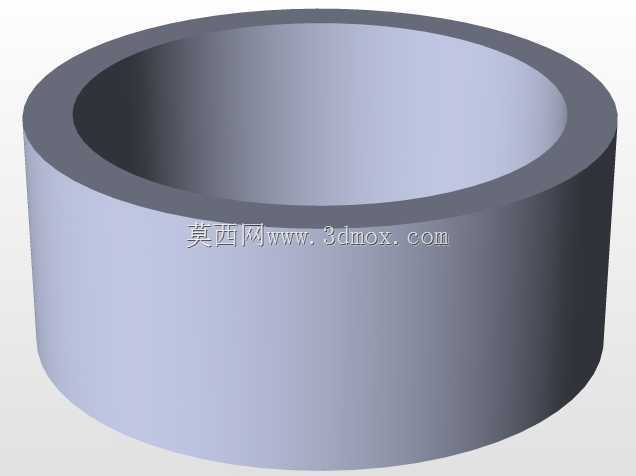

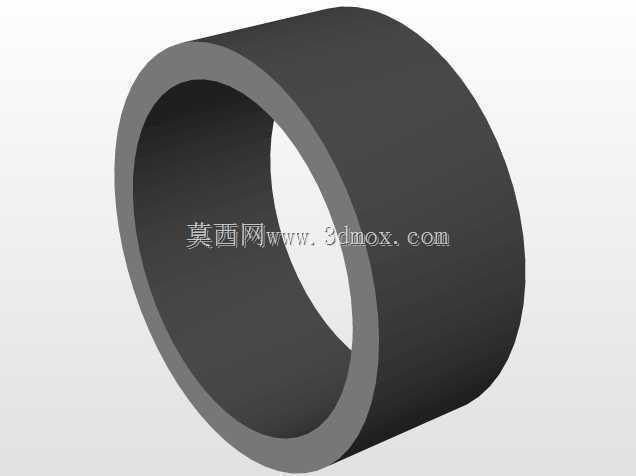

　　从安装边界与尺寸适配来看，装置整体为长条形布局，下部安装面为平面结构，安装时需保证基座与安装载体的贴合面平面度公差在0.02mm以内，避免安装应力导致主体结构变形影响光路精度。导轨的有效调节行程覆盖常规观测距离对应的调校量，无需额外增加延长导轨即可满足大部分使用场景的调校需求。反射镜翻起后的高度经过严格核算，不会超出安装载体的轮廓边界，避免在使用过程中与周边结构发生干涉。铰接位置的阻尼经过匹配设计，翻转操作力度适中，既不会在使用过程中因震动导致镜位偏移，也不会出现翻转卡滞的问题。整体结构的运动部件均设置有耐磨衬套，长期反复调整、翻转后仍能保持精度稳定，适配高频次的使用需求。
