顶破转轮拆卸专用开槽圆柱螺钉

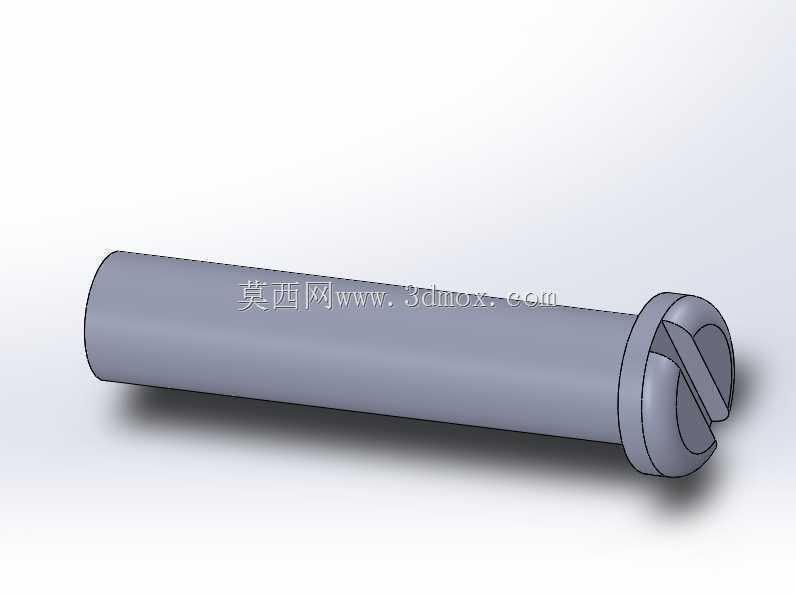

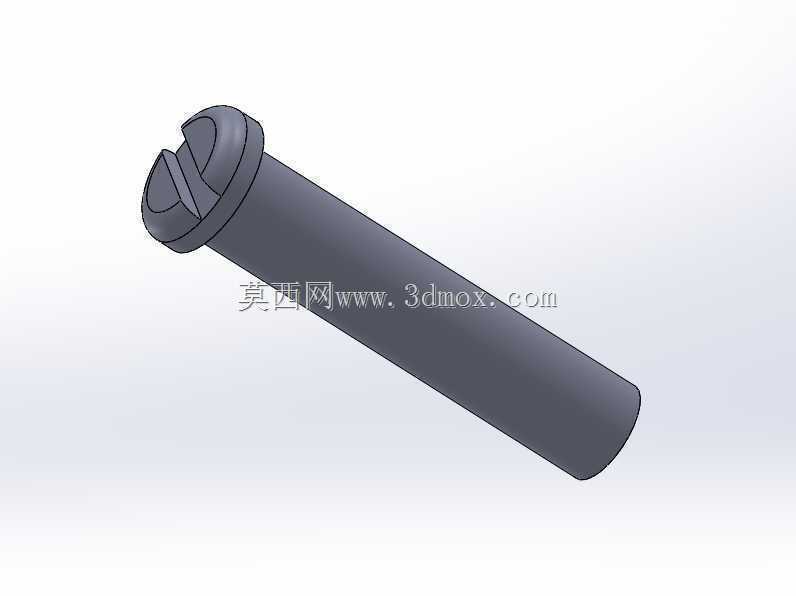

　　这类螺钉主要应用在顶破式左轮手枪的转轮拆卸机构中，属于枪械维护工具的配套紧固件，日常使用场景集中在枪械拆解维护、转轮部件更换的作业环节，作用是在拆卸转轮时提供受力支点，配合拔取器完成转轮与枪身框架的分离操作，避免硬撬对转轮定位面、击针配合孔造成不可逆的损伤。从结构设计来看，该螺钉采用盘头开槽的头部形式，开槽宽度适配常规一字螺丝刀的刃口厚度，头部直径大于杆身直径，安装后头部端面可与拔取器的定位端面完全贴合，受力时不会出现偏载滑移的问题；杆身部分为等直径圆柱结构，未加工螺纹段，这一设计是考虑到拆卸作业时螺钉仅承受轴向顶推载荷，不需要螺纹啮合提供锁紧力，光滑杆身可降低与拔取器导向孔的摩擦阻力，往复插拔时不会刮伤导向孔内壁。

　　设计过程中首先要匹配拔取器的导向孔内径，杆身直径与导向孔采用H7/g6的间隙配合，保证杆身可在孔内自由滑动无卡滞，同时间隙量控制在0.02mm以内，避免顶推时出现杆身倾斜导致的顶推力偏斜；头部厚度要满足螺丝刀施加扭矩时的强度要求，开槽深度控制在头部厚度的三分之一，既保证螺丝刀刃口有足够的啮合深度不打滑，又不会因开槽过深降低头部的抗挤压强度。安装边界方面，螺钉完全插入拔取器导向孔后，头部端面与拔取器端面的贴合度要达到85%以上，杆身伸出端的端面要做倒钝处理，避免顶推时刮伤转轮的中心定位孔内壁；杆身长度要匹配转轮中心孔的深度，保证顶推行程足够将转轮定位销完全顶出，同时不会因长度过长顶到转轮后方的击针组件。实际作业时，

　　将螺钉杆身插入拔取器的导向孔，对准转轮中心的定位孔后，用一字螺丝刀旋转螺钉，依靠杆身端面的顶推力将转轮从定位销上平稳推出，整个过程受力均匀，不会对转轮的弹巢定位面、棘轮配合面造成磕碰损伤，相比使用通用顶杆拆卸，专用螺钉的同轴度更高，顶推时的偏载力可降低70%以上，能有效延长转轮部件的使用寿命。
