1.27mm间距单排直插排针结构设计

　　在消费电子、工业控制板卡、通讯设备的板级互连场景中，排针是应用频次极高的板间连接元件，1.27mm间距的单销头排针，凭借紧凑的尺寸规格，常被用于空间受限的PCB板间信号传输场景，比如便携检测设备内部的主板与功能扩展板连接、小型传感模块的信号引出、嵌入式开发板的外设接口扩展等场景，相比2.54mm常规间距排针，它能在相同针数下缩减近六成的安装占用面积，适配高密度布板的设计需求。这款排针的设计以单针为基础单元，建模时保留了完整的单针结构特征，使用者可根据实际项目的针数需求，在三维软件中自行阵列排布，灵活适配2P到40P甚至更多针数的使用场景，无需重复建模，能大幅提升结构设计阶段的选型与排布效率。从结构细节来看，

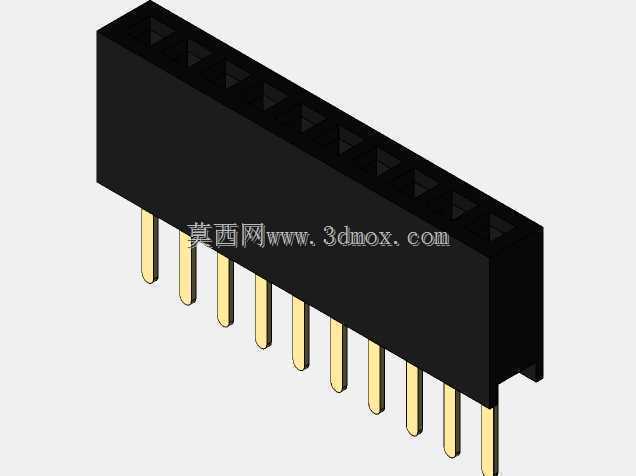

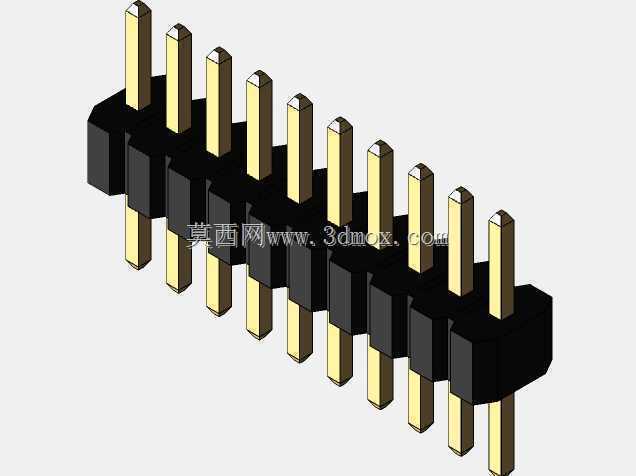

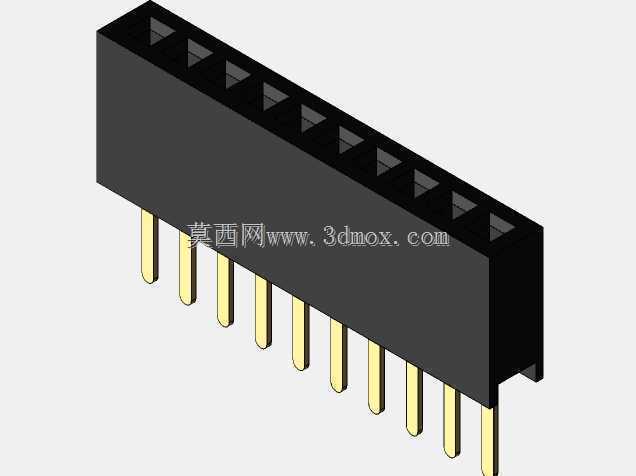

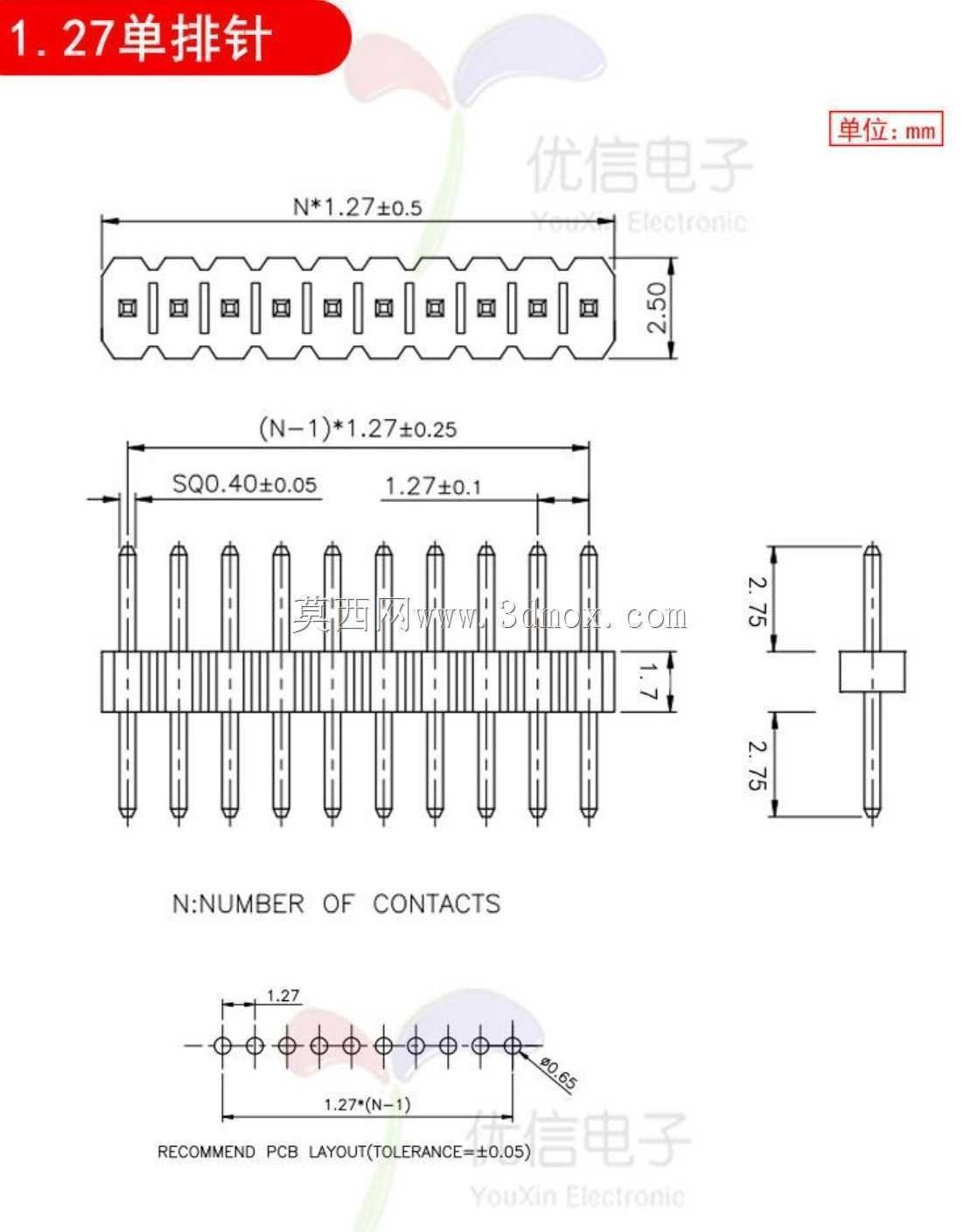

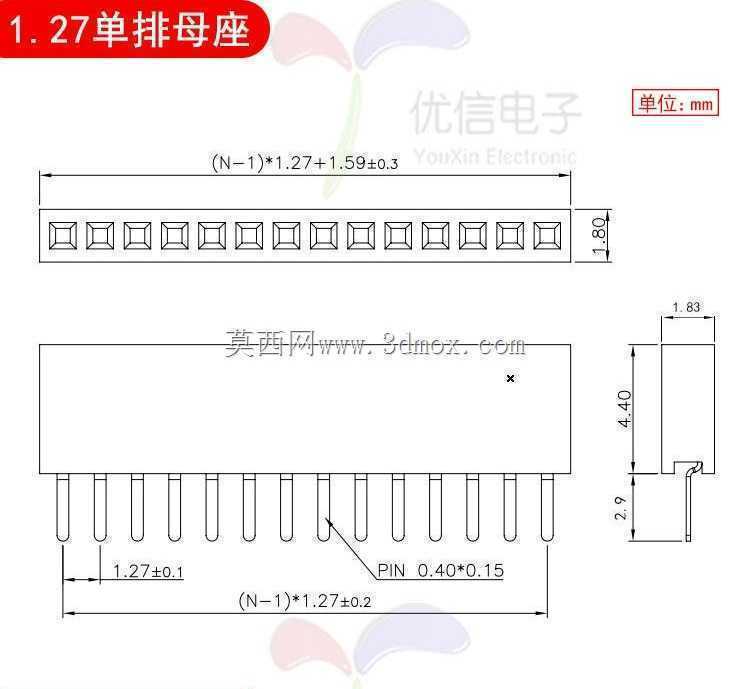

　　排针的接触端子采用黄铜基材的方形插针设计，插针两端伸出绝缘基座的长度保持一致，既可以适配直插式焊接工艺，也能满足板对板垂直对接的插合深度要求，插针与绝缘基座的配合采用过盈压装结构，建模时还原了插针与基座塑胶的配合公差边界，确保实际生产时压装后不会出现松针、歪针的问题。绝缘基座采用耐高温的工程塑胶材质，外形为分段式的方块结构，每一段对应两个插针的安装位，相邻基座段之间的定位槽设计，既可以在多针阵列时保证相邻塑胶件的拼接精度，也能在焊接时为焊锡流动预留避让空间，避免连锡短路的问题。安装边界方面，单针的截面尺寸严格匹配1.27mm间距的设计规范，插针中心距保持1.27mm的标准值，基座的宽度、

　　插针伸出基座的长度都符合行业通用的安装尺寸要求，在PCB布局时，对应的焊盘孔径、焊盘间距可直接参照通用标准封装设计，无需额外调整尺寸。建模时还原了排针的实际装配关系，插针与塑胶基座的配合位置、插针的倒角细节都做了写实处理，在做整机结构干涉检查时，能准确模拟排针安装后的实际占用空间，避免出现结构件与连接器干涉、插合时对接不到位的问题。对于需要做定制化排针长度、特殊塑高的设计场景，这个单针模型也可以作为基础特征，通过调整插针伸出长度、修改塑胶基座的高度尺寸，快速衍生出符合项目需求的定制化排针模型，不用从零开始绘制结构，能有效缩短结构设计的周期。在实际选型使用时，这类排针的接触电阻、绝缘耐压参数都能满足常规低压信号传输的要求，对于大电流供电场景则不适用，设计时需要根据传输的信号类型、电流大小确认是否适配，同时在排布时要注意插针的定位方向，避免反插导致的电路接反问题。
