奥迪B6车型ATE制动系统刹车片结构设计

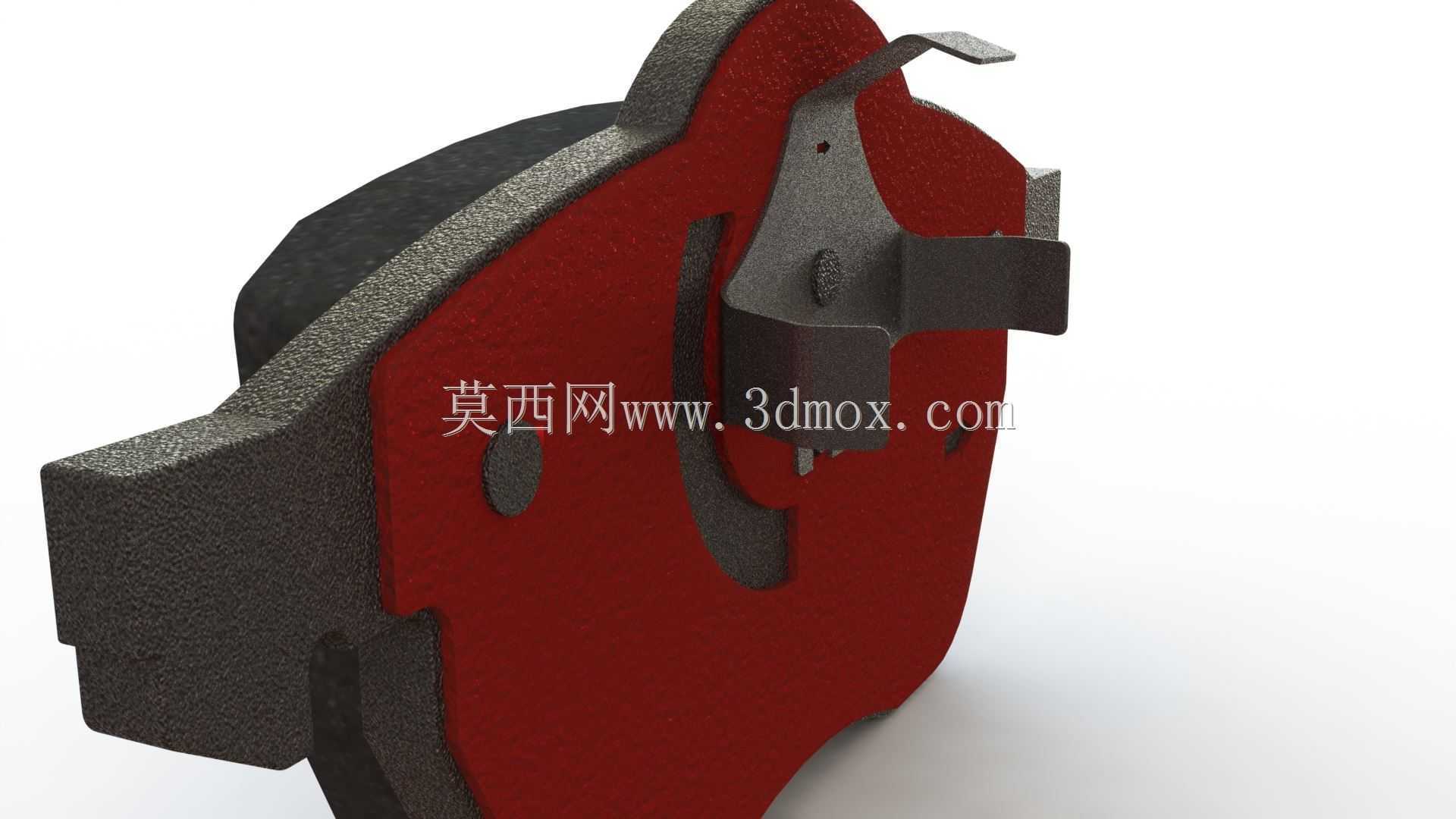

　　在乘用车盘式制动系统的开发与售后替换选型环节，制动片的结构匹配度直接决定制动效能、踏板脚感与NVH表现，这款适配奥迪B6车型ATE制动卡钳的制动片，完全遵循原厂配套件的安装边界与摩擦副匹配逻辑开展三维结构复刻与参数校准。从实际装车场景来看，该制动片适配奥迪B6平台搭载ATE浮动式制动卡钳的前轴轮端，日常行驶中承担车辆减速、驻车制动过程中的摩擦制动力输出，摩擦材料接触面与原厂通风制动盘的摩擦工作面完全贴合，不会出现偏磨、接触面积不足导致的制动疲软问题。设计过程中优先考虑了卡钳安装位的限位结构：钢背两侧的凸耳尺寸严格匹配卡钳支架的导向槽间隙，预留了0.1-0.15mm的热膨胀余量，避免连续制动后钢背受热膨胀卡滞在导向槽内，引发制动拖滞、

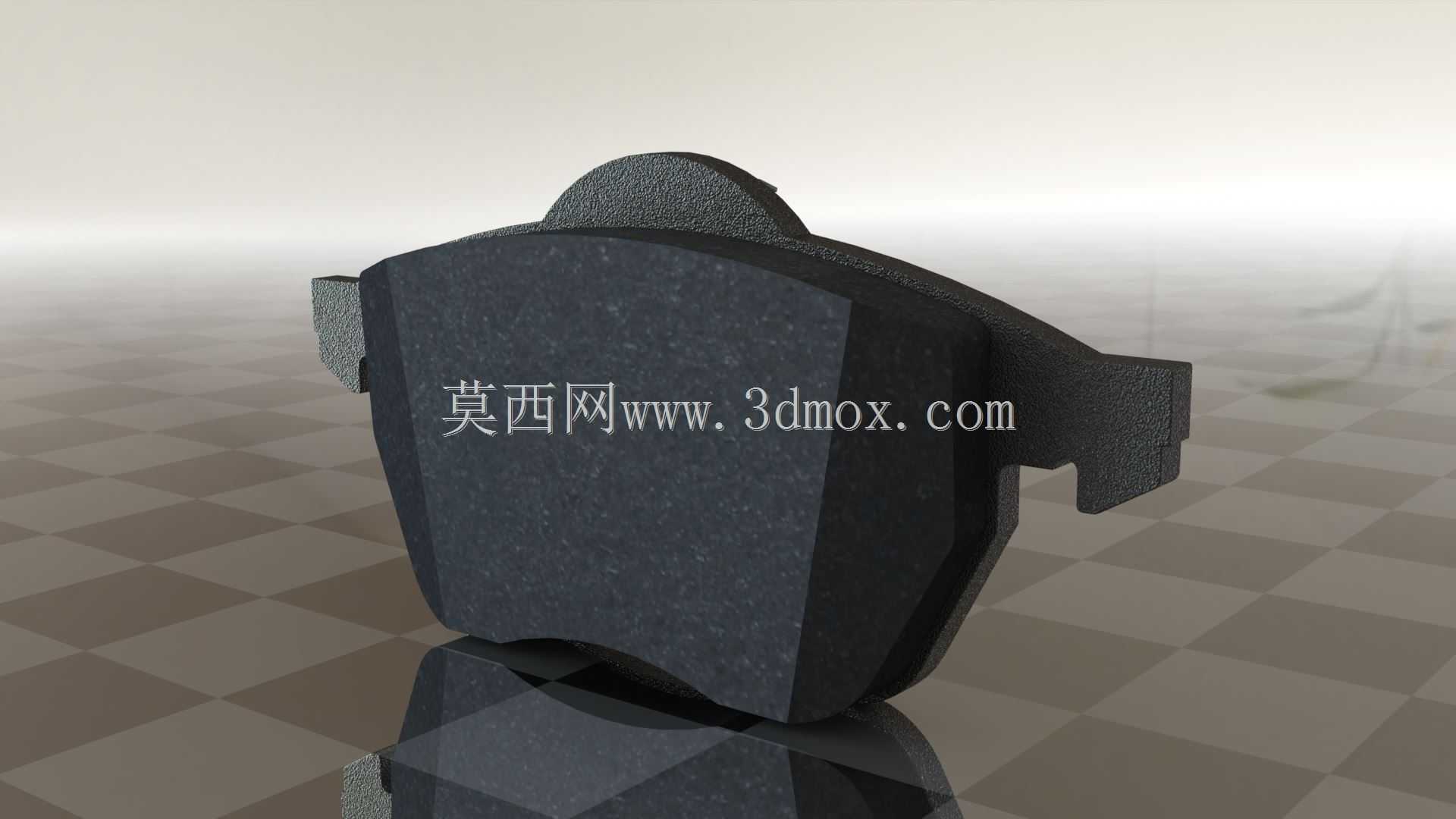

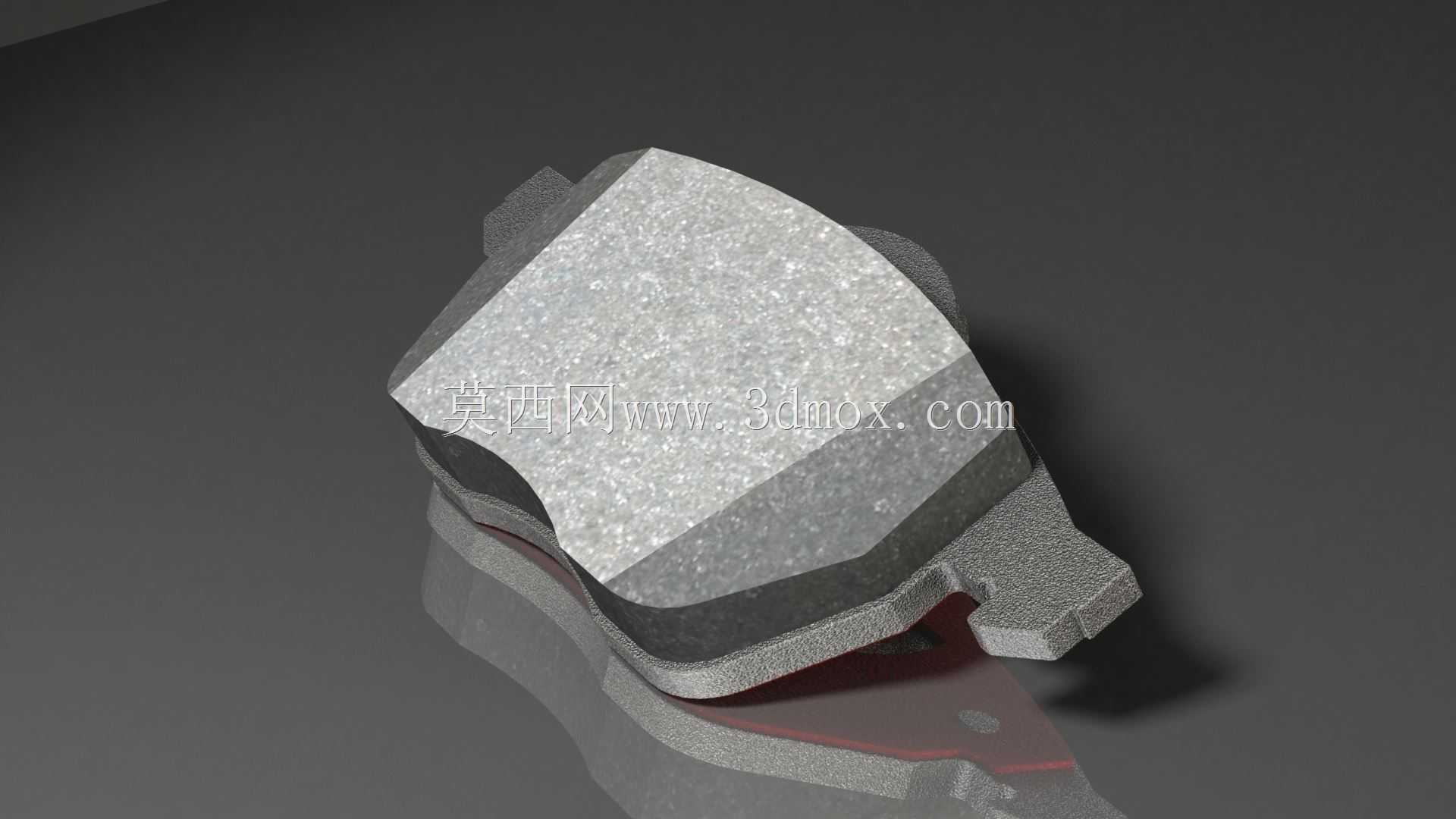

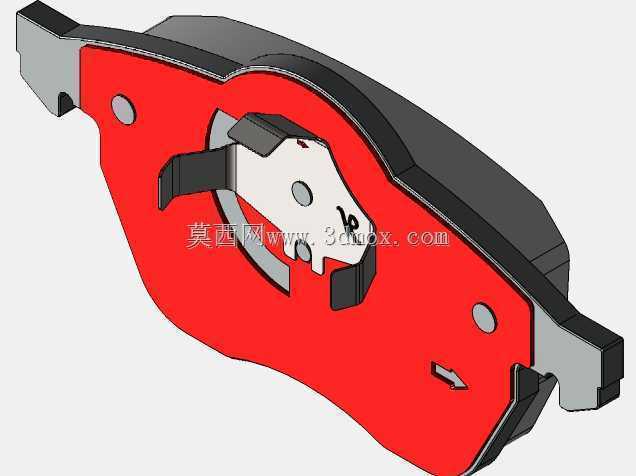

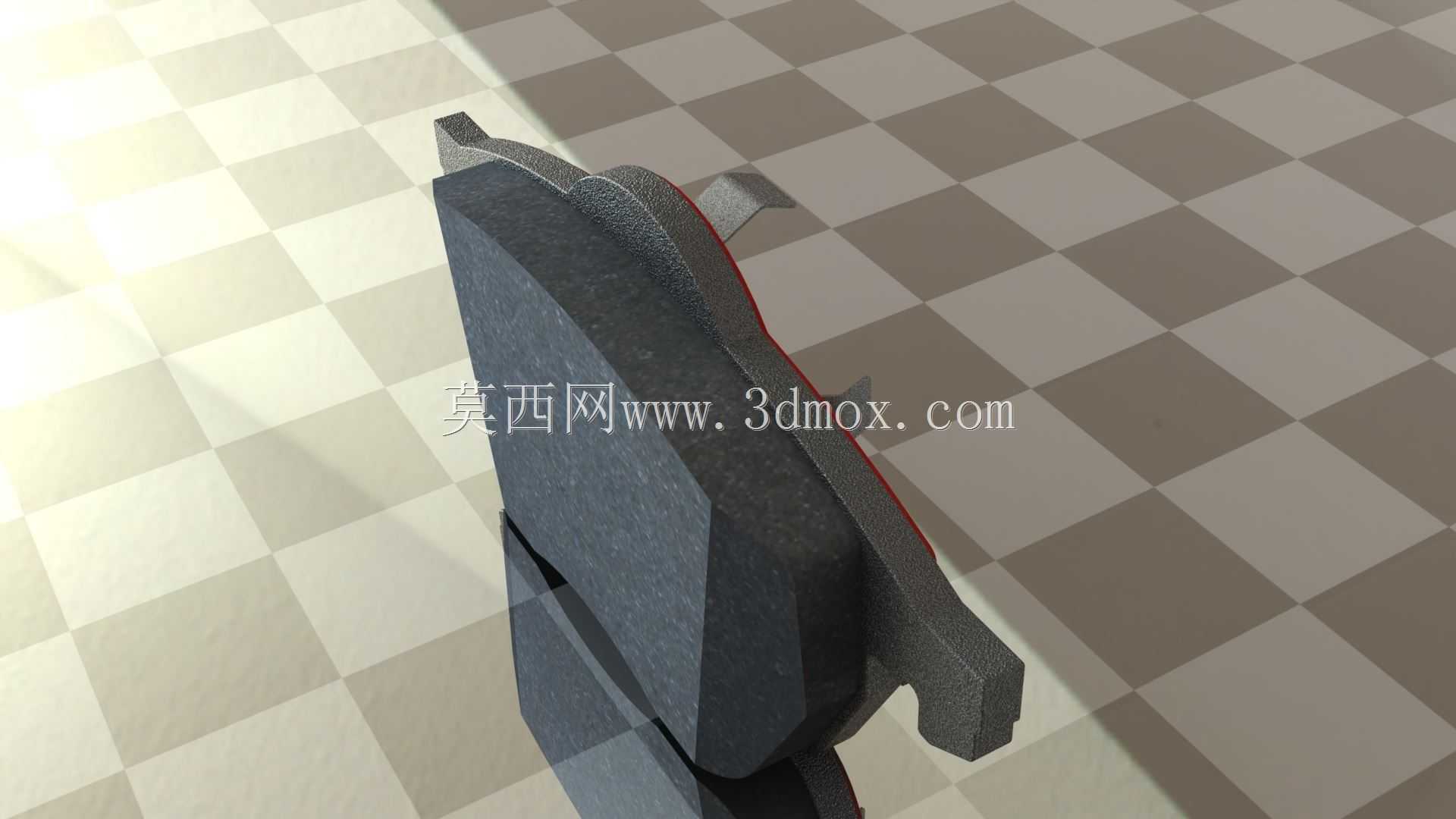

　　片盘异常磨损的故障。摩擦块的外形轮廓做了针对性的倒角处理，摩擦块两端的切入倒角可以降低制动初始阶段的冲击噪声，摩擦面的横向开槽既可以排出制动过程中摩擦产生的磨屑，也能在涉水工况下快速破除摩擦面的水膜，缩短湿滑路面的制动距离。钢背与摩擦块之间的减震层结构也在模型中做了完整还原，该层结构可以吸收制动过程中摩擦副产生的高频振动，避免振动传递到转向系统引发方向盘抖动，同时降低制动啸叫的发生概率。安装定位方面，钢背背面的卡簧卡槽位置、尺寸完全匹配ATE卡钳的配套消音卡簧，装车时无需对卡钳支架做任何打磨、改装，即可实现原位安装，摩擦块的厚度设定兼顾了使用寿命与制动盘的间隙要求，新片状态下与制动盘的单侧间隙保持在0.05-0.1mm区间，

　　既不会出现间隙过大导致的制动踏板空行程过长，也不会因间隙过小出现片盘拖磨的问题。从结构强度角度考量，钢背采用冲压成型的钢板结构，厚度与原厂件保持一致，摩擦块与钢背的粘接面做了粗糙化处理的结构设计，提升粘接强度，避免大制动力矩下摩擦块与钢背脱离的风险。整个模型的结构细节覆盖了装车所需的所有安装特征，不管是用于制动系统的教学演示、售后替换件的开发参考，还是整车制动系统的虚拟装配验证，都能提供精准的结构参考，还原真实装车状态下的部件匹配关系，避免设计阶段出现安装干涉、尺寸不匹配的问题。
