跳汰机专用钻柄加工工装夹具设计

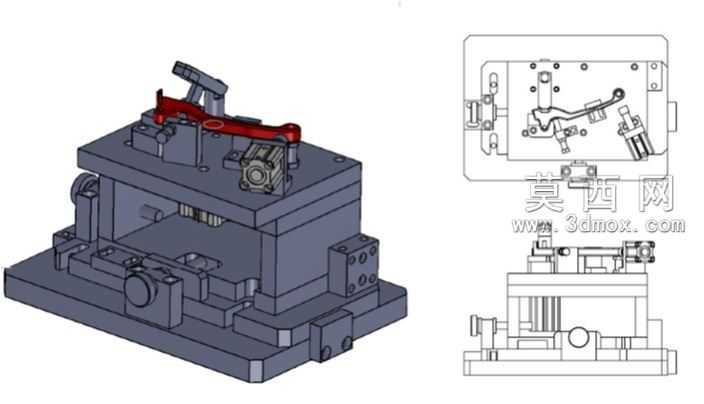

本作品为跳汰机钻柄加工专用工装夹具三维模型，整体采用分层堆叠式基座结构设计，建模过程中严格遵循机械加工工装的定位精度要求，对各配合面的公差配合关系做了精准还原。模型构建以参数化建模为核心思路，底座部分采用厚重铸铁材质预设，通过底部的定位槽与机床工作台实现快速装夹定位，中层设置可调节的横向进给导轨结构，搭配带刻度的调节手轮，可实现钻柄工件在X轴方向的位置微调，适配不同规格钻柄的装夹需求。上层为核心装夹工位，设置了多组定位销与快速夹紧机构，其中红色的杠杆式压臂采用合金结构钢材质预设，通过铰接结构实现快速开合，压头部位设置防滑纹理，可在钻削加工过程中提供稳定的夹紧力，避免工件出现位移偏差。模型同时还原了工装的气动辅助夹紧组件，侧面的气缸结构通过管路连接控制阀，可实现辅助压紧，进一步提升装夹稳定性。建模过程中对所有活动部件的运动行程做了干涉检查，确保压臂开合、导轨调节、气缸伸缩等动作无结构冲突，各零部件的装配关系完全符合实际工装的装配逻辑。渲染阶段对不同材质做了区分处理，铸铁基座呈现哑光深灰金属质感，合金压臂做了红色氧化涂层效果，传动部件呈现金属加工面的亮泽质感，工程图视角清晰展示了工装的内部结构布局与装配关系，完整呈现了该钻削工装从定位、装夹到加工避让的全流程设计逻辑，可直接用于工装加工工艺参考、同类夹具设计的结构借鉴，也可作为机械加工工装教学的演示案例，帮助理解专用夹具的定位原理、夹紧力分布设计以及多工位工装的布局思路。
