商用车发动机冷却系统带风扇散热器结构

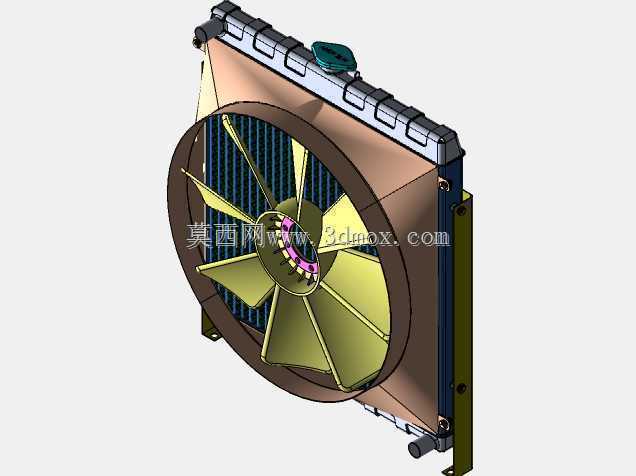

　　该散热装置主要适配轻中型卡车、商用乘用车的前置发动机舱布局，核心作用是将发动机冷却液携带的燃烧做功余热强制散逸到外界空气中，保证发动机始终维持在80-95摄氏度的最佳工作温度区间，避免缸体过热引发的机油性能衰减、零部件热变形、充气效率下降等一系列故障。整套结构集成了水冷芯体、轴流散热风扇、导风罩、上水室、下水室、安装支脚几个核心部分，导风罩采用渐缩式环形结构，完全覆盖芯体迎风面，将风扇抽吸的气流全部约束在芯体换热区域内，避免边缘气流旁通损失，相比无导风罩的同规格散热器，换热效率可提升15%以上。芯体采用管带式结构，扁形冷却水管与波浪形散热带交替叠压焊接，散热带上冲压有规律排布的紊流切口，打破空气流过时的层流边界层，

　　强化空气侧的换热能力，水管内部的流道设计也兼顾了冷却液流动阻力与换热面积的平衡，不会造成过大的水泵负载。轴流风扇采用7片不等距弯掠叶片设计，叶片安装角沿径向渐变，既可以保证足够的风量风压，又能降低风扇运转时的气动噪声，避免与发动机怠速转速产生共振，风扇轮毂处集成了安装法兰，可直接匹配硅油离合器或者电子风扇的驱动接口。上下水室采用耐温增强尼龙材质，上水室顶部预留了加水口与压力盖安装位，压力盖可在冷却系统压力超过阈值时自动泄压，同时在系统冷却液降温形成负压时主动补入空气，避免芯体被大气压压瘪，下水室预留了冷却液放水螺塞的安装位，方便维保环节排空旧冷却液。侧边的安装支脚采用带橡胶减震垫的连接结构，可吸收车辆行驶过程中车架传递的颠簸振动，

　　避免硬连接导致的芯体焊缝开裂、水管疲劳断裂问题，整体安装边界完全适配常规商用车发动机舱的前置安装位，左右安装孔位间距、进出水口的管径与朝向都符合主流车型的配套尺寸要求，不需要额外改制即可直接替换同规格原厂配件。在结构设计阶段，已经充分考虑了不同工况下的受力情况，风扇运转时的轴向拉力、车辆加减速时的惯性力、冷却液长期浸泡的腐蚀问题都做了对应强化，芯体侧边的支撑板采用镀锌钢板冲压成型，可承受长期的交变载荷不会出现变形。
