手动液压式小型工位物料升降台车

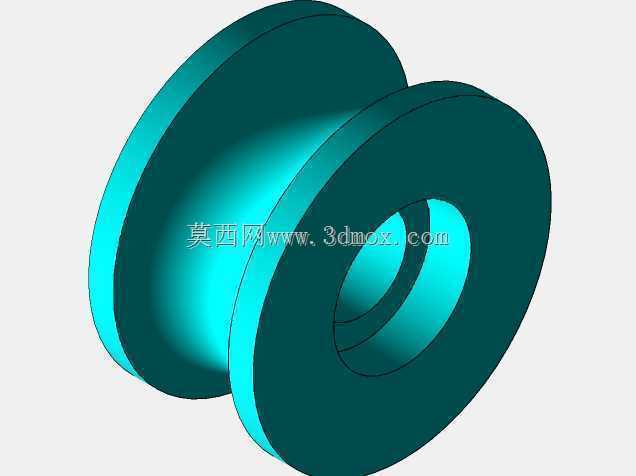

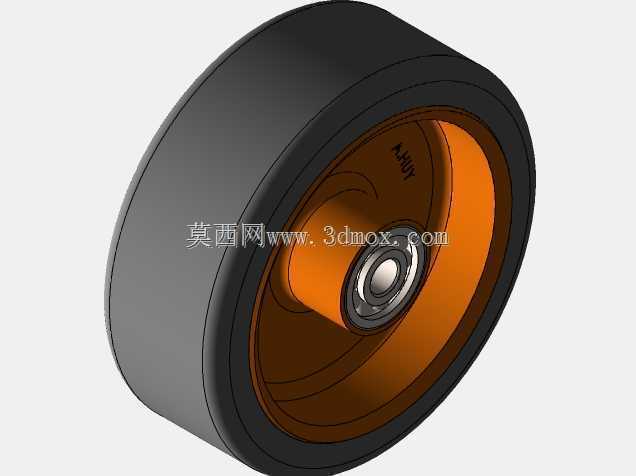

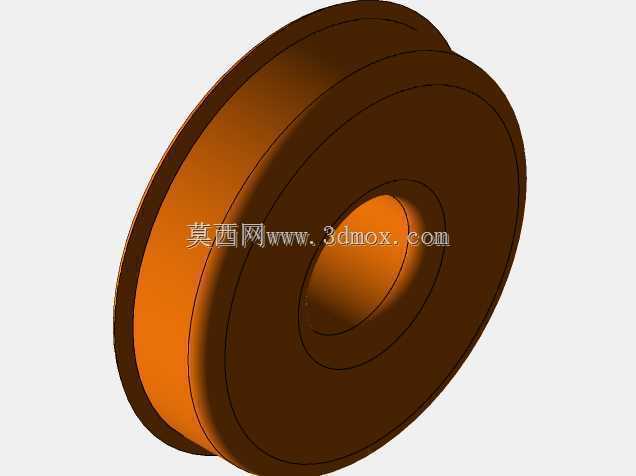

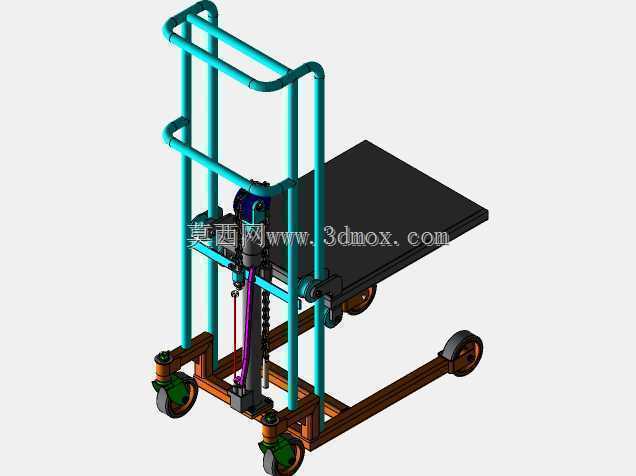

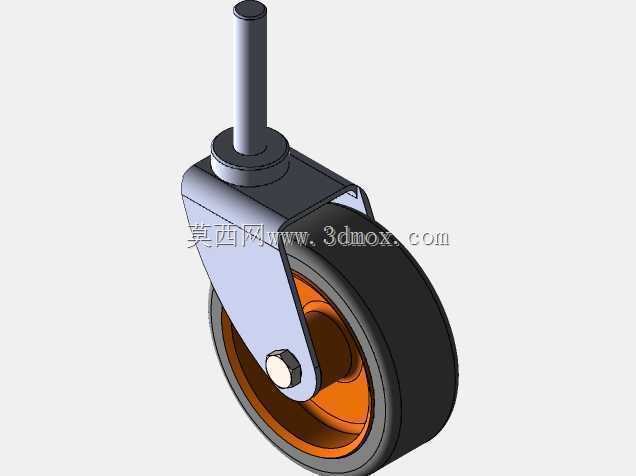

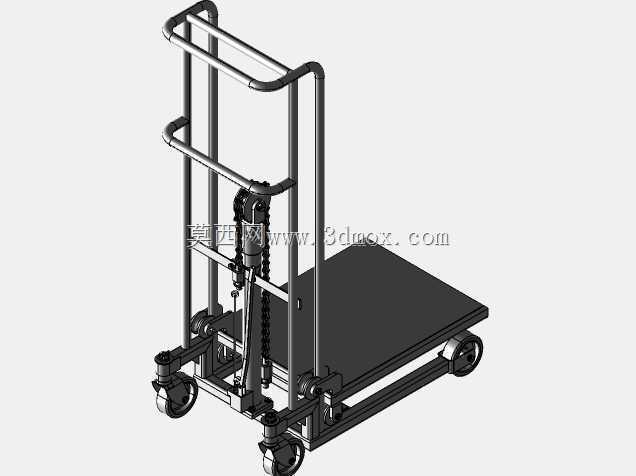

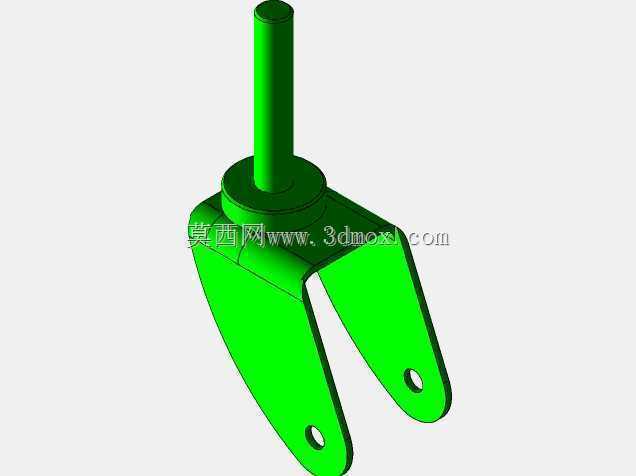

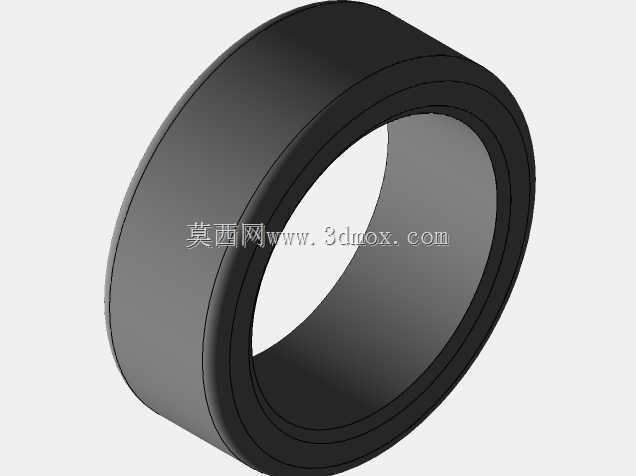

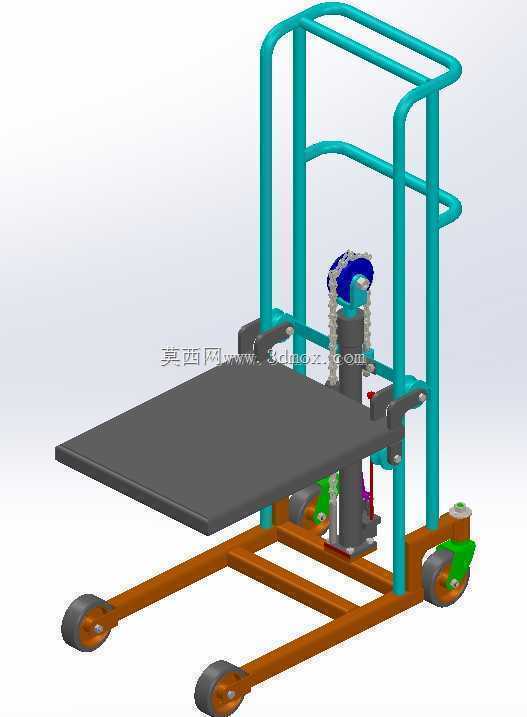

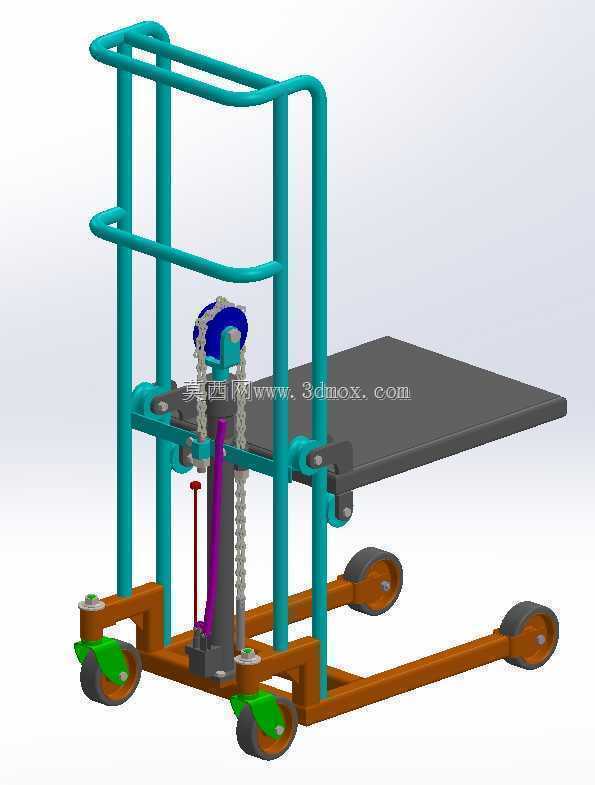

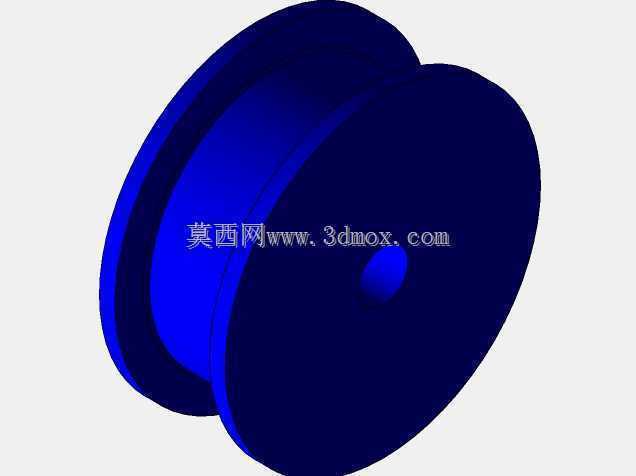

　　这款小型升降台车主要面向车间工位间的轻型物料转运、线边物料高度适配场景，常见于机加工车间工序间工件周转、装配线旁物料托举对位、仓储区轻型货物的低位堆垛作业，可替代人工搬抬1吨以内的盒装、托盘装工件，降低作业人员腰部劳损风险，同时适配不同高度的作业台面，减少物料反复挪移的对位时间。从结构设计来看，设备采用分体式框架布局，底部为开放式槽钢焊接底架，前轮采用万向带刹车脚轮，后轮为定向脚轮，底架前端预留120mm的低位插入空间，可直接伸入标准木托盘、塑料周转箱的底部叉槽，无需额外辅助托具即可完成载货；中部举升机构采用单组液压油缸搭配双侧链条倍增行程结构，油缸垂直固定在底架中部的安装座上，链轮组安装在油缸柱塞顶端，链条一端固定在底架锚点，

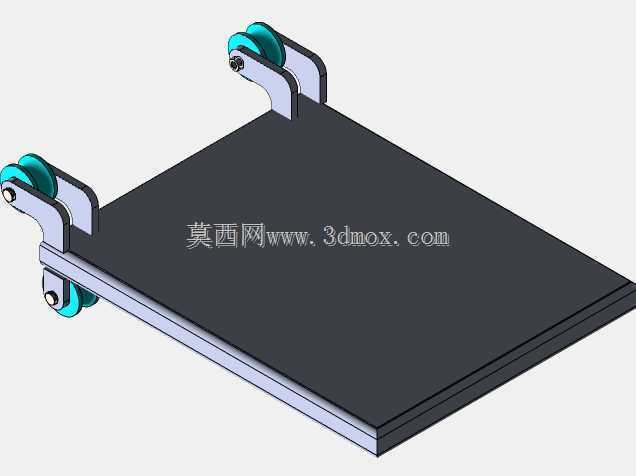

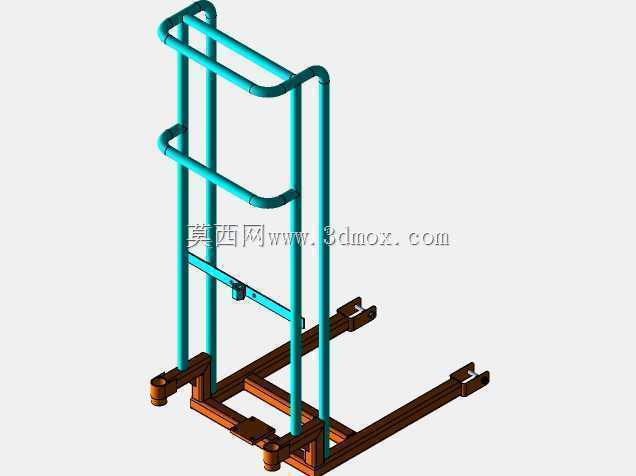

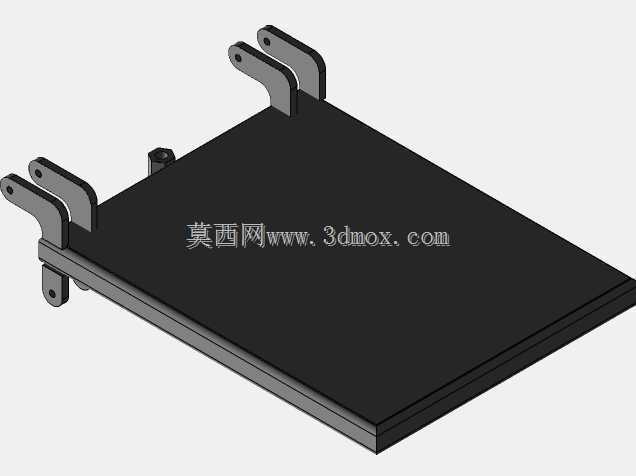

　　另一端绕过链轮连接载货平台的侧部安装座，可在油缸有限行程下实现两倍的平台升降高度，降低油缸选型长度，压缩设备整体收拢高度。上部的扶手框架采用圆管弯焊成型，扶手高度设置在人体站立时的腰部位置，推行时手臂自然弯曲即可握持，液压操作手柄集成在扶手侧部，捏合即可触发油缸泄压下降，踩动底部踏板即可驱动油缸升压举升，操作时无需大幅弯腰，符合人机工程要求。载货平台采用花纹钢板焊接成型，平台边缘做折边强化处理，避免放置的物料滑落，平台底部设置四组导向滑块，嵌套在扶手框架的垂直圆管导轨上，升降过程中平台不会出现侧向偏移，满载工况下的平台平面度偏差可控制在2mm以内，满足精密工件放置的水平度要求。安装边界方面，设备收拢状态下总高度不超过1.3米，

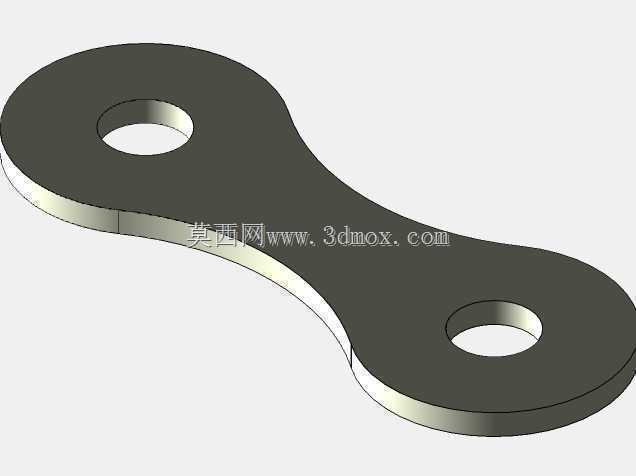

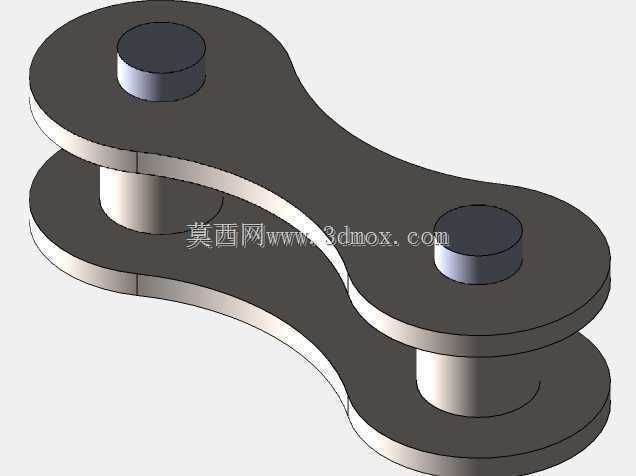

　　可顺利通过常规车间防火门、电梯轿厢，底架宽度控制在0.7米，可在0.8米宽的车间通道内完成转向，最大举升高度为1.2米，适配常规0.8米高的装配工作台、1米高的货架层板的物料接驳需求，设备自重控制在120kg以内，空载推行时单人即可轻松转向，满载时脚轮的滚动阻力系数低于0.05，在环氧地坪、水泥地面上均可顺畅移动。设计过程中针对受力薄弱点做了强化处理，底架与立柱的连接位置采用三角加强筋满焊，链条选用80级起重链条，安全系数达到5倍以上，油缸内置溢流阀，当载荷超过额定值时会自动泄压，避免过载导致结构变形或油缸损坏，液压系统采用密封式油箱，可适应车间多粉尘、少量切削油飞溅的作业环境，日常维护仅需每半年补充一次液压油、在脚轮轴承处加注润滑脂即可，无需复杂的定期拆解保养。
