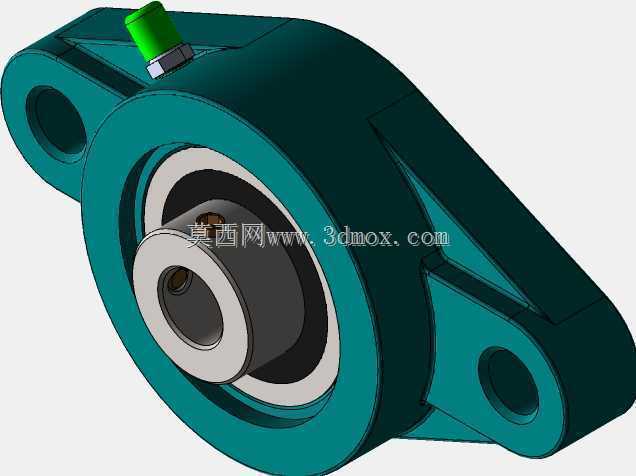

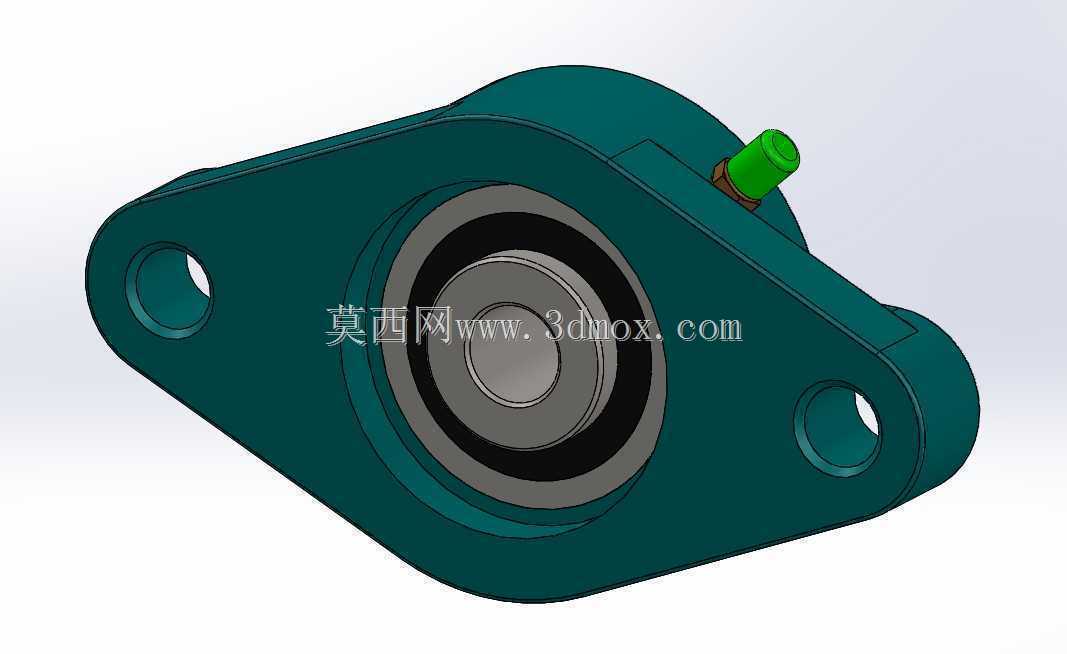

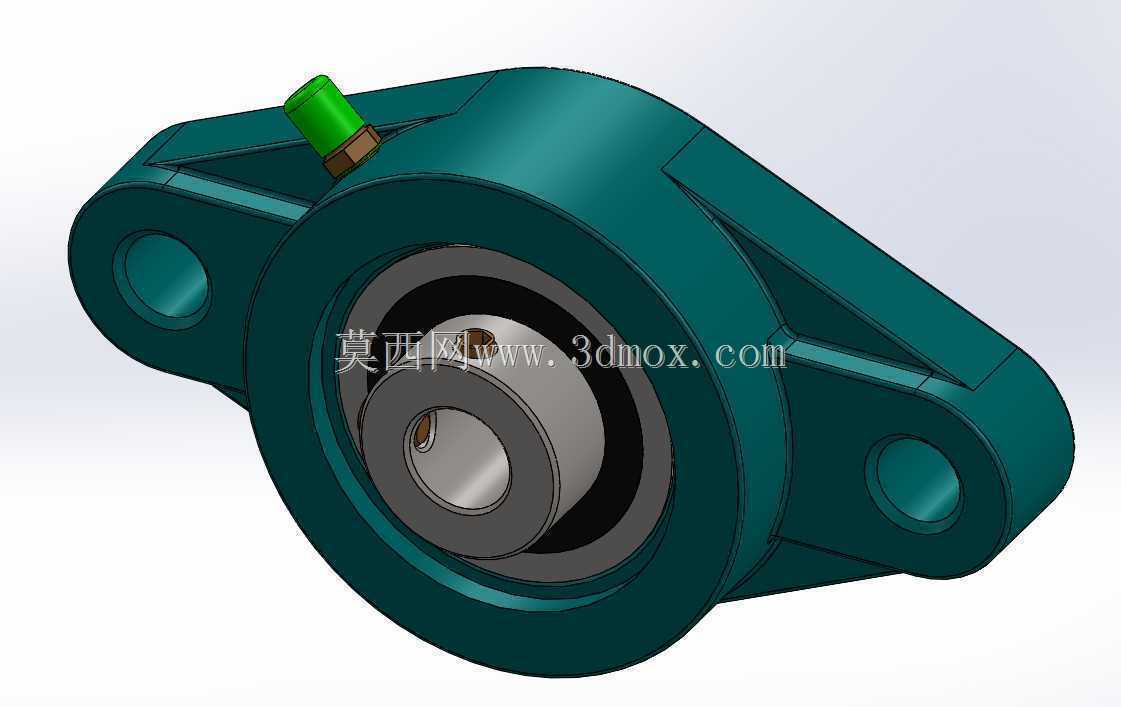

菱形带座外球面轴承负载端盖结构

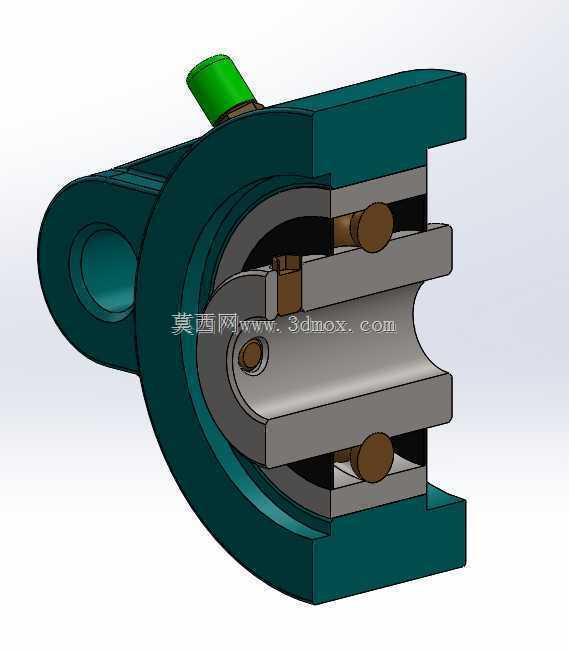

　　在连续运转的生产线输送、轻工包装、食品加工等设备的传动辊道、从动轴系布局中，这类菱形法兰式带座轴承的端盖结构是保障轴系稳定运行的核心配套部件，区别于立式方形座、悬吊式座体的安装形式，菱形两孔安装的布局更适合安装面空间局促、侧边无多余固定位的机架场景，两个安装耳的孔位同轴度、座体与轴承外圈的配合公差，直接决定了轴系运转时的径向跳动量。从结构功能来看，该端盖与铸造型轴承座本体配合，一方面对内置的外球面轴承外圈形成轴向限位，避免轴系在承受径向负载、突发轴向窜动时轴承从座体内脱出，另一方面端盖预留的注油嘴安装位，可直通轴承内部的滚道区域，方便运维周期内补充润滑脂，无需拆解整个座体即可完成保养，适配长时间连续运转的产线工况，

　　减少停机维护的时间成本。设计层面，座体采用菱形切边的外形结构，并非随意做造型简化，两个安装耳的厚度、安装孔到轴承中心孔的中心距，都经过负载校核，在满足额定径向负载承载要求的前提下，尽可能压缩座体的整体占用空间，安装孔采用沉孔设计，可将内六角螺栓的头部完全埋入座体表面，避免螺栓突出剐蹭周边的传动部件、管线或者操作人员衣物，提升设备运行的安全性。轴承内孔与轴的配合采用顶丝锁紧结构，适配光轴的快速安装，无需额外加工轴肩、键槽即可完成轴与轴承的周向固定，对于中小负载的辊道输送场景，这种固定方式的装配效率远高于紧定套锁紧形式，同时外球面轴承的自调心特性，可补偿机架加工、安装过程中产生的轴系同轴度误差，避免轴系因安装偏差产生额外的附加弯矩，

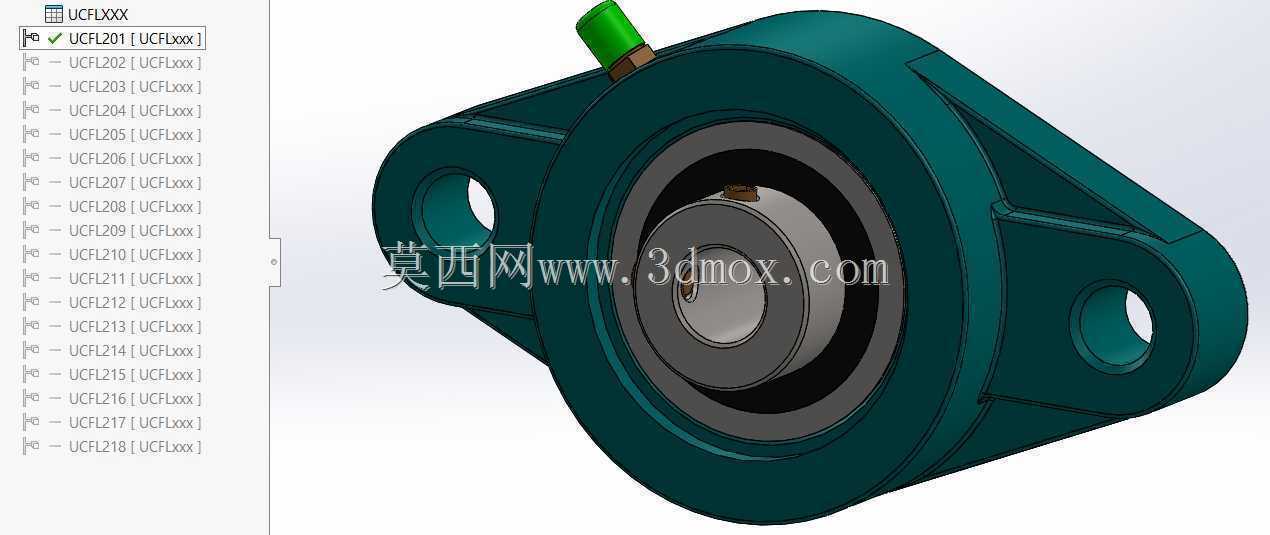

　　延长轴承的实际使用寿命。从安装边界来看，这类座体的安装面需要与机架贴合面保持平整，两个安装螺栓的预紧力需要保持一致，避免单侧预紧力过大导致座体变形，挤压轴承外圈造成卡滞，注油嘴的朝向在安装时可根据现场管线布局调整，确保注油作业时操作空间充足，端盖与座体的配合面采用小间隙配合，既可以阻挡生产环境中的粉尘、切削液、杂物进入轴承滚道，也不会因配合过紧导致热胀冷缩时出现变形卡滞。在实际选型应用中，需要根据轴径、额定动负载、安装空间的尺寸边界匹配对应规格的座体，这类结构的轴承座广泛应用在各类中小型传动设备的轴系支撑位置，兼顾安装便捷性、运行稳定性与维护便利性，是通用传动场景中应用频率极高的支撑部件。
