工业料斗用摆动式卸料活板门结构

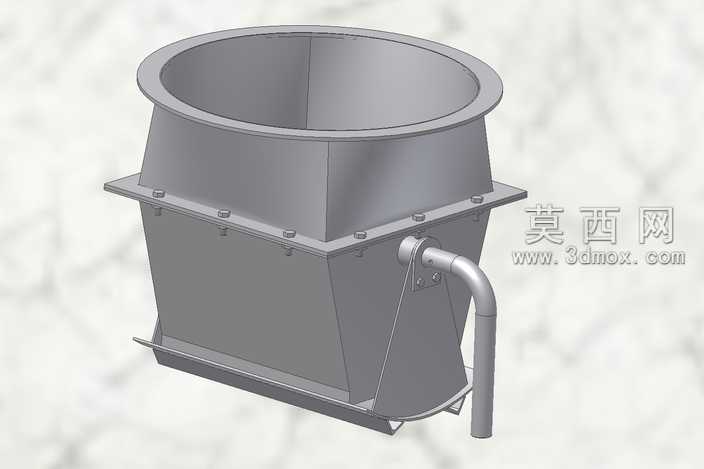

本款摆动活板门采用三维参数化建模完成整体结构设计，建模过程中先对上下对接法兰、锥形过渡料仓、下部启闭箱体进行基准定位，通过拉伸、放样、抽壳等特征命令构建主体薄壁结构，保证料流通道的顺滑过渡无死角，避免物料残留卡滞。模型对连接法兰的螺栓孔位、密封压边结构进行了全参数化阵列，所有紧固件均按照通用五金标准件规格建模，螺栓、螺母、垫片的装配关系完全符合实际机械装配逻辑，可直接用于工程出图与生产加工参考。启闭执行部分采用摇臂式摆动结构，建模时对转轴的配合公差、摇臂的受力过渡圆角、操作手柄的人机握持弧度进行了细节优化，通过装配约束模拟活板门的摆动启闭行程，验证了0-90度开合范围内无结构干涉，活板与箱体密封面的贴合度可满足常规粉体、颗粒物料的卸料密封要求。材质渲染阶段，主体结构采用哑光磨砂金属材质模拟碳钢焊接件的表面质感，紧固件采用镀锌亮面金属材质区分不同部件，操作手柄做了防滑纹理的细节贴图，渲染时采用柔和的工业环境光，突出结构的焊接接缝、螺栓凸起、料仓内壁的顺滑曲面等细节，清晰展现各部件的装配层次。设计思路围绕料斗集料数量管控需求展开，上部圆形法兰可直接对接圆形料仓出料口，下部方形箱体可适配方形输送设备进料端，锥形过渡段实现了圆对方的流畅料流转换，摆动活板的开度可通过手柄停留位置自由调节，既能实现完全截断料流的密封功能，也能通过控制开度调节物料卸料流量，适配不同工况下的集料、卸料管控需求，整体结构无复杂传动部件，维护便捷，耐磨性能优异，可广泛应用于粮食、建材、化工等行业的散料输送管控环节。
