小口径快开蝶阀结构设计三维模型

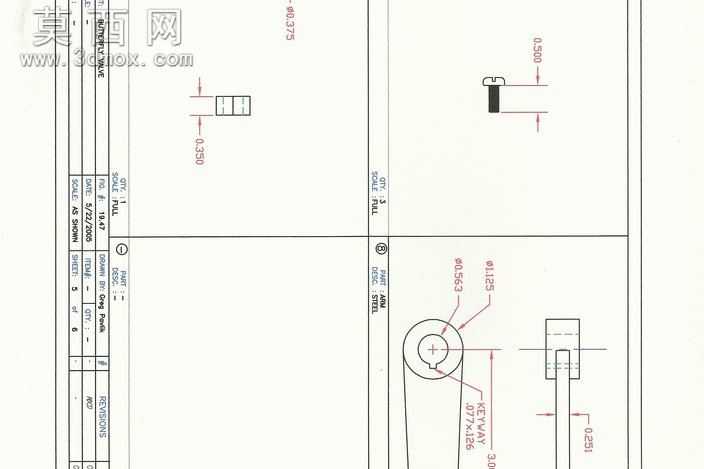

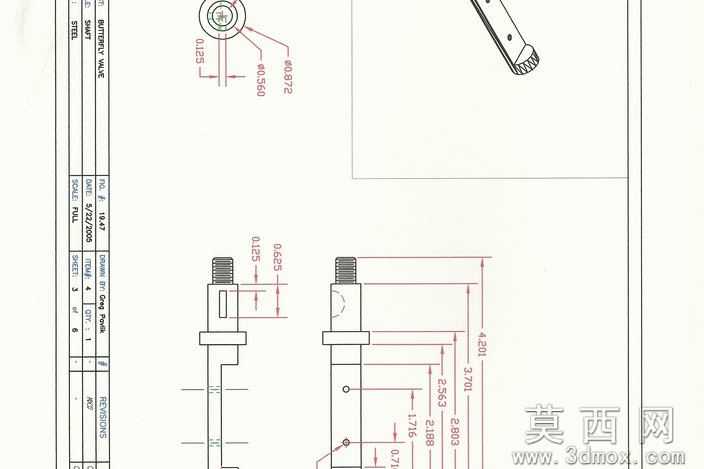

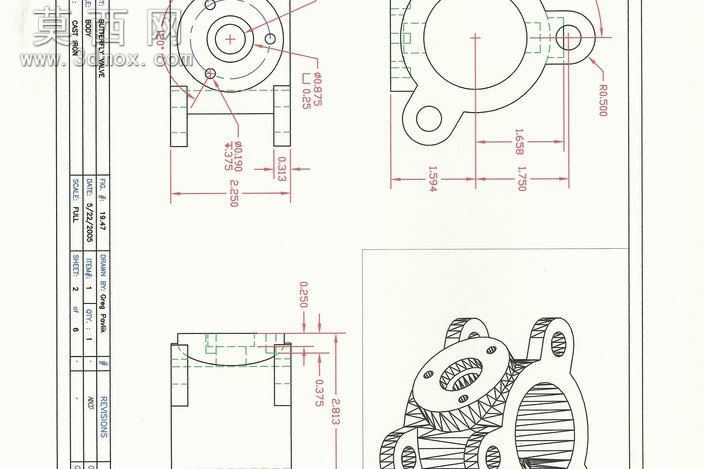

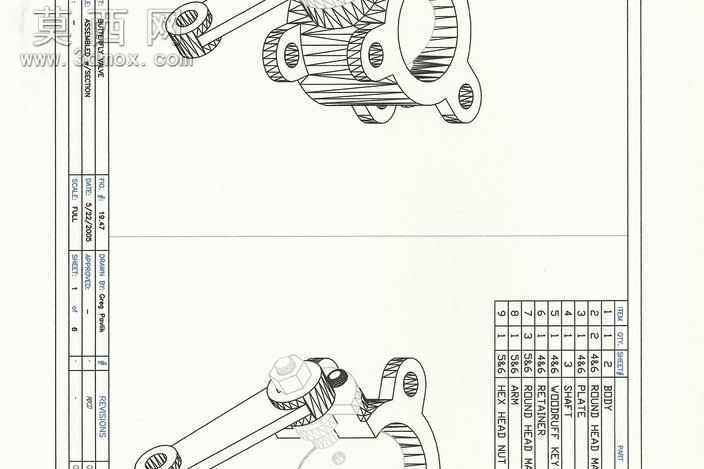

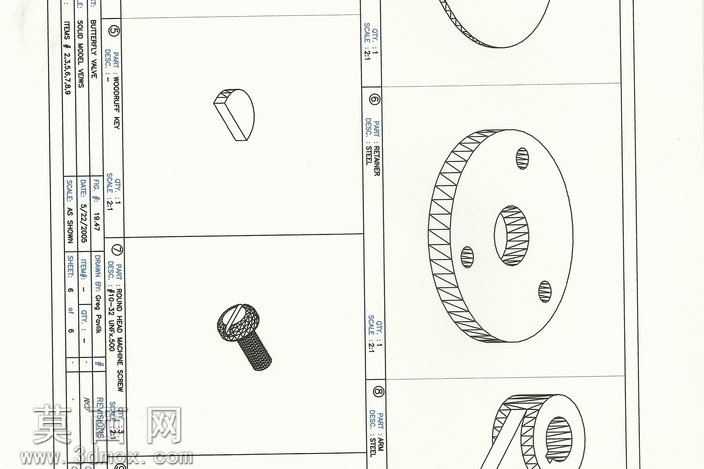

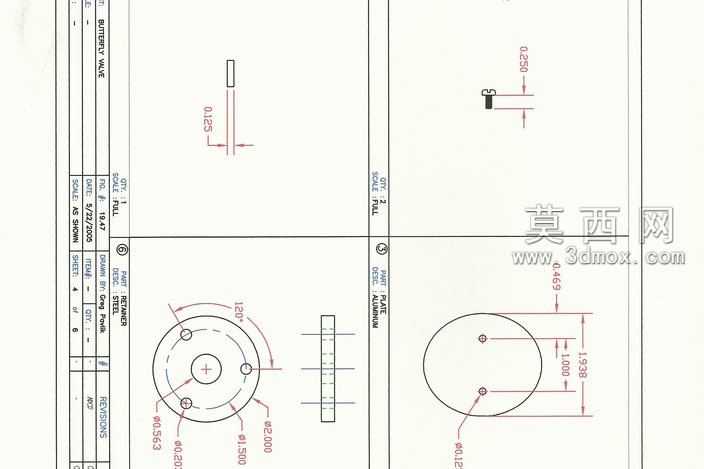

本套蝶阀三维模型围绕小口径管路快速开关控制的核心需求开展设计，建模阶段严格遵循机械制图规范，先以二维工程视图为基准梳理整体装配逻辑，拆分出阀板、阀杆、密封法兰、紧固件四大核心组成模块，逐一完成各零件的参数化建模。建模过程中对阀板的流线型轮廓做了优化处理，采用圆弧过渡曲面替代传统直角结构，减少流体流经阀体时的阻力损失，同时保证阀板旋转启闭时的运动轨迹无干涉；阀杆部分做了防滑纹理结构设计，既匹配手动操作的握持摩擦力需求，也预留了后续加装气动执行机构的接口尺寸，兼顾手动与自动控制的拓展性。法兰连接端严格参照通用管路法兰标准设计螺栓孔位分布，保证模型可直接适配常规工业管路的安装尺寸，密封面做了凸起定位结构，提升装配时的同轴度与密封可靠性。材质渲染阶段针对不同零件做了区分设置，阀板与阀杆采用金属哑光不锈钢材质，还原工业阀门的金属质感与耐磨属性，法兰部分做了铸铁材质的粗糙表面处理，紧固件采用镀锌亮面金属效果，各零件材质区分清晰，便于快速识别结构组成。整体设计思路聚焦小流量管路的快速调控场景，在保证结构强度的前提下尽可能压缩阀体整体体积，减少安装占用空间，所有配合面均预留了标准公差间隙，模型装配完成后可实现阀板90度旋转的完整启闭动作模拟，可直接用于流体管路方案演示、阀门结构教学、非标管路系统选型参考等场景，各零件参数可根据实际管路通径、压力等级需求做快速调整，具备较强的通用性与修改便利性。
