弹性轮胎式联轴器结构设计

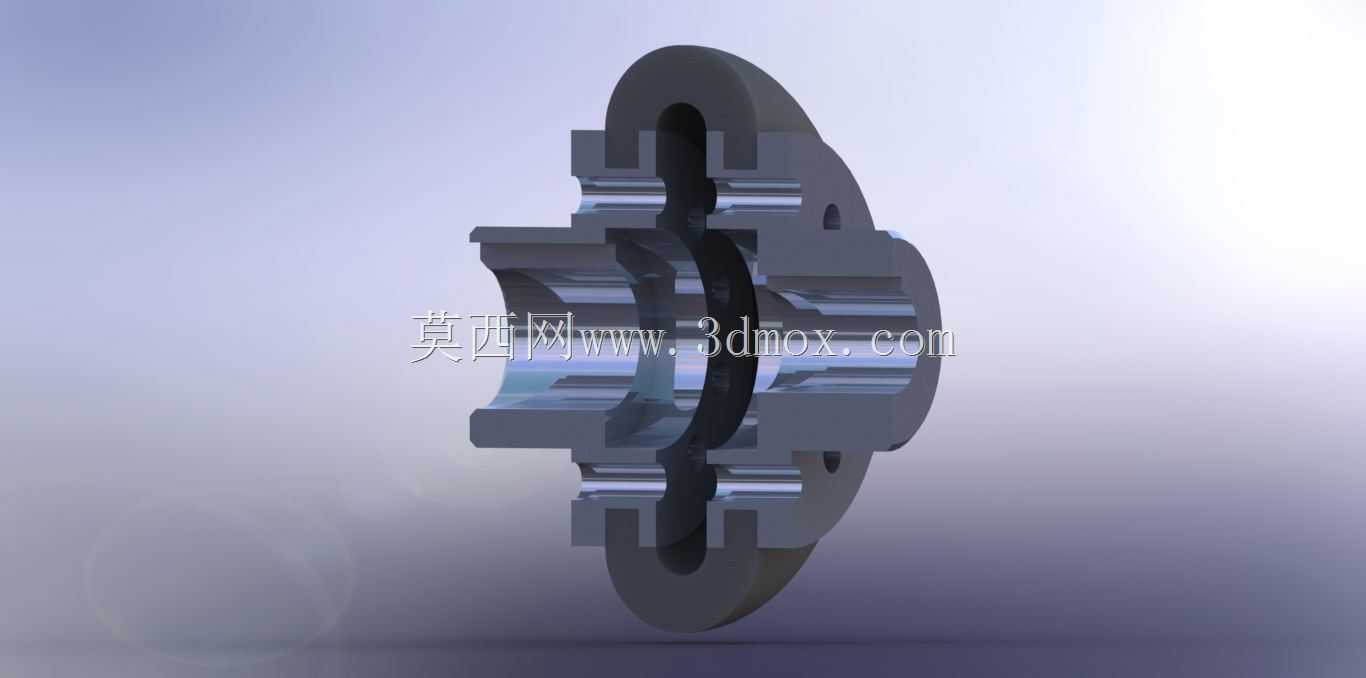

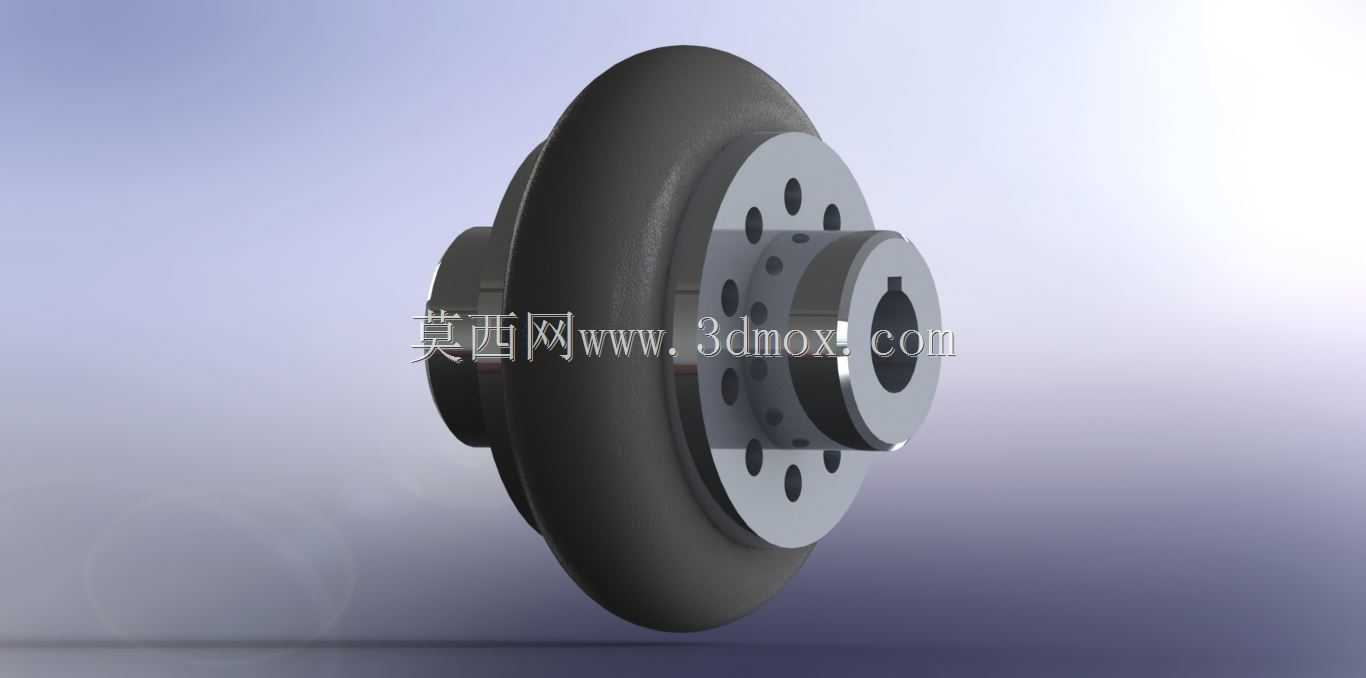

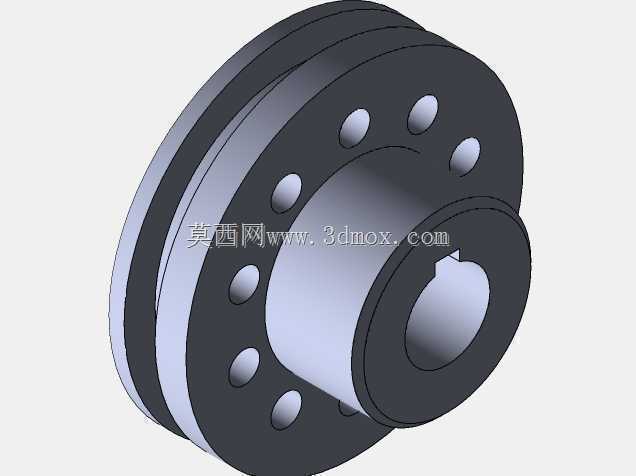

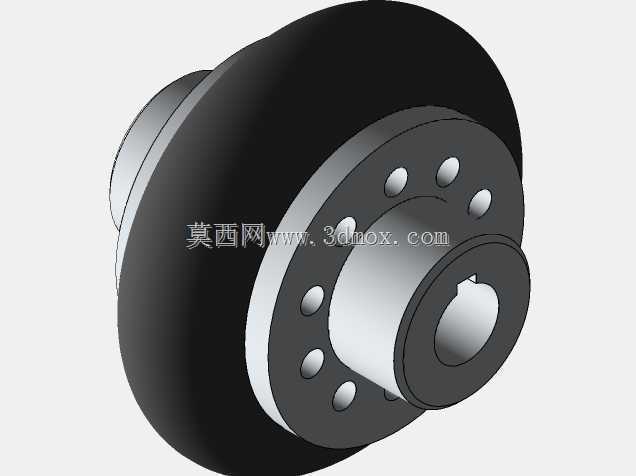

　　这类带橡胶弹性体的轮胎式联轴器，常见于有冲击载荷、两轴对中精度不高的传动场景，比如矿山输送设备、中小型风机、轻工包装机械的动力输出端，能在传递额定扭矩的同时，补偿安装过程中产生的径向、角向与轴向偏差，避免轴系因硬连接产生额外的附加载荷，延长轴承与电机的使用寿命。从结构上看，该联轴器分为左右两个金属轮毂与中间的橡胶轮胎环，金属轮毂采用带键槽的轴孔设计，可与不同直径的主动、从动轴配合，轮毂外缘的法兰盘通过均布的螺栓与橡胶环两端的金属压接圈紧固，无需额外的轴向固定结构，安装时只需将两半轮毂分别固定在两端轴上，再对齐螺栓孔锁紧即可，拆装维护不需要移动两端的动力设备与负载端，现场作业效率较高。设计过程中，橡胶环的邵氏硬度是核心参数之一，

　　硬度过高会降低缓冲减震性能，过低则会导致额定传递扭矩不足，无法满足重载工况的使用需求，同时橡胶环的断面弧度经过优化，在承受扭转载荷时应力分布更均匀，避免局部应力集中导致橡胶过早出现撕裂老化。轮毂上的螺栓孔采用沉孔设计，锁紧后螺栓头不会突出法兰端面，避免运转过程中与周边防护结构产生干涉，轮毂与轴配合的键槽采用标准平键规格，适配市面上常规的电机输出轴、减速机输入轴尺寸，无需额外定制加工键槽。安装边界方面，该规格联轴器的径向最大轮廓尺寸适配安装空间紧凑的传动工位，轴向长度预留了足够的螺栓拆装操作空间，不需要额外预留过大的轴向检修距离，在两轴存在一定安装偏差的情况下，橡胶环的弹性变形可自动补偿偏差，不会在轴上产生过大的径向力，

　　能有效降低轴系的振动与运行噪音。在选型匹配时，需要根据传动系统的额定扭矩、最高转速、两轴最大偏差量来确认对应规格，避免选型过小导致橡胶环过早失效，选型过大则会增加不必要的安装空间占用与成本投入，日常维护中只需定期检查橡胶环的老化开裂情况，出现裂纹时及时更换即可，金属轮毂部分无相对摩擦结构，基本不需要额外润滑维护。
