壁挂式星形轮传动演示结构

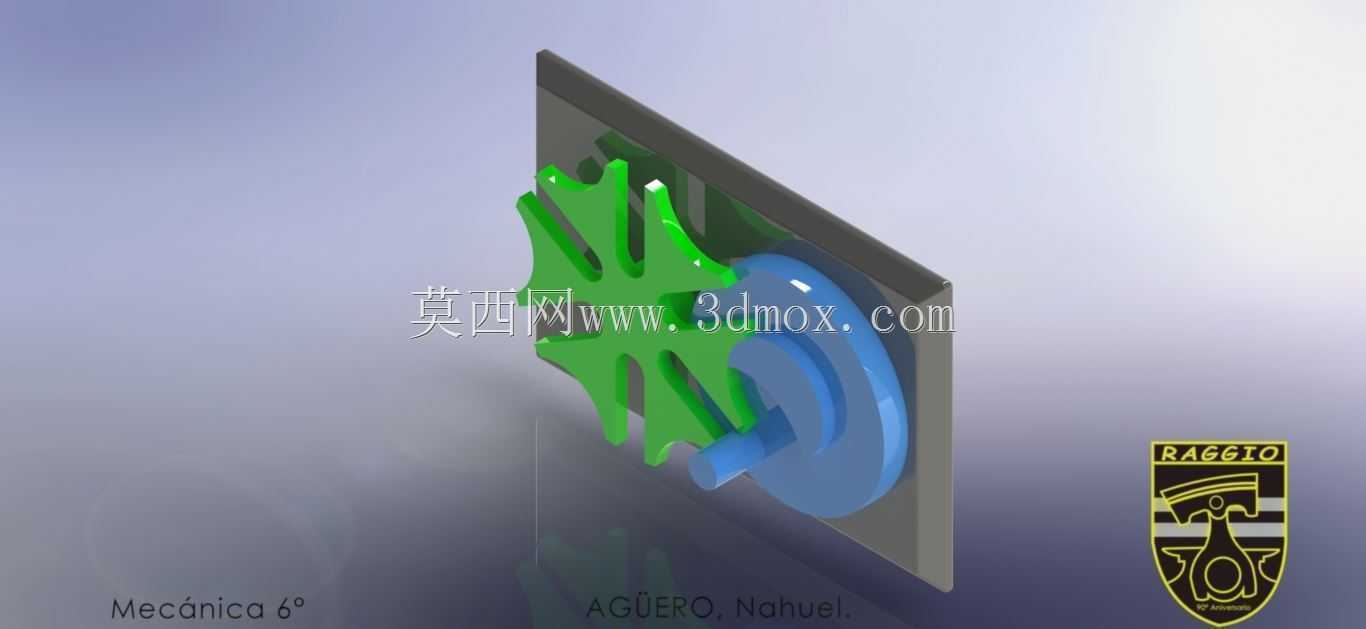

　　这套壁挂式星形轮传动结构，常被应用于职业院校机械原理展示区、工业科普展厅的传动原理演示场景，也可作为小型文创机械装置的核心传动单元使用。从实际功能来看，该结构通过绿色星形轮与蓝色同轴轮组的啮合配合，可将输入的定轴转动转化为间歇式的动力输出，能直观展示星形轮间歇传动的运动特性，让观察者清晰看到轮齿啮合过程中的运动传递轨迹，理解间歇传动的速比变化规律。设计过程中，首先考虑了壁挂安装的空间限制，整体结构采用薄型化布局，所有轮组的安装基准都贴合后方的安装平板，安装平板预留了四个角部的固定孔位，可直接通过膨胀螺丝固定在墙面，整体突出墙面的厚度控制在较小范围，不会占用过多通行空间，适配展厅、教室墙面的安装边界要求。

　　星形轮的齿形采用了渐开线修正设计，在保证啮合传动顺畅的前提下，尽可能减小了轮齿啮合时的冲击，转动过程中不会出现卡滞或跳齿的问题，蓝色轮组采用了同轴双层结构，大轮与星形轮直接啮合，小轮可作为动力输出端外接演示负载，比如小型指针、标识转盘等部件，拓展演示的展示效果。结构的支撑轴采用了台阶轴设计，轴肩位置直接抵靠安装平板的定位孔端面，保证轮组转动时的同轴度，避免长时间转动后出现轮组偏摆的问题，轮组与支撑轴之间预留了合适的配合间隙，不需要额外添加轴承即可实现顺畅转动，降低了整体结构的装配复杂度。从安装尺寸来看，安装平板的长宽尺寸适配常规墙面展示区的模块尺寸，轮组的转动半径经过核算，转动过程中所有部件都不会超出安装平板的边缘，

　　避免出现运动干涉，也能防止参观者误触转动部件造成安全隐患。在实际教学应用中，这套结构可以搭配手动摇柄使用，参观者手动转动输入轴即可直观观察星形轮传动的整个运动过程，相比平面原理图更具直观性，能帮助初学者快速理解间歇传动的工作逻辑；在文创装置应用中，可在输出端连接动态装饰部件，通过星形轮的间歇运动实现装饰件的周期性动作，提升装置的趣味性。
