带轮齿轮组合式传动转轴组件结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:532651
  • 带轮齿轮组合式传动转轴组件结构
  • 带轮齿轮组合式传动转轴组件结构
  • 带轮齿轮组合式传动转轴组件结构
  • 带轮齿轮组合式传动转轴组件结构

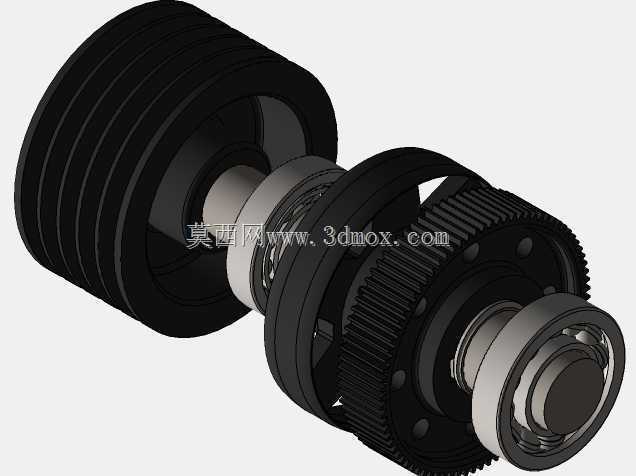

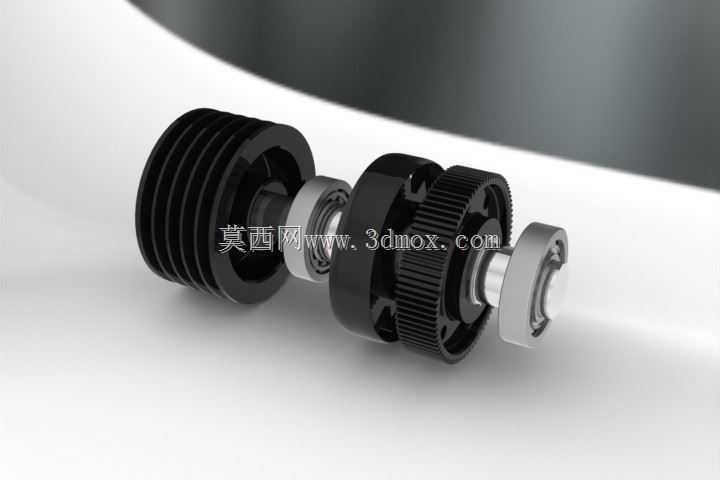

  这套轴系传动组件在常规中小功率动力传递场景中适配性极强,常见于轻工输送设备、小型机床进给单元、非标自动化生产线的动力分流工位,可同时实现多路径动力输出,匹配不同转速需求的执行端部件。从结构排布来看,组件输入端采用多楔带轮结构,多道楔形槽的设计可大幅提升带与轮的接触摩擦力,避免高速传动下的打滑问题,带轮侧通过轴肩与锁紧挡圈实现轴向定位,配套的深沟球轴承内圈与轴颈过盈配合,外圈嵌入安装座孔内,可同时承受径向载荷与少量轴向窜动带来的附加载荷,保障输入端运转稳定性。中间段设置的同步带轮与外侧直齿轮形成两级传动衔接,直齿轮采用渐开线齿形设计,齿向公差控制在合理区间,可与配对齿轮实现平稳啮合,齿轮与轴之间通过平键传递扭矩,

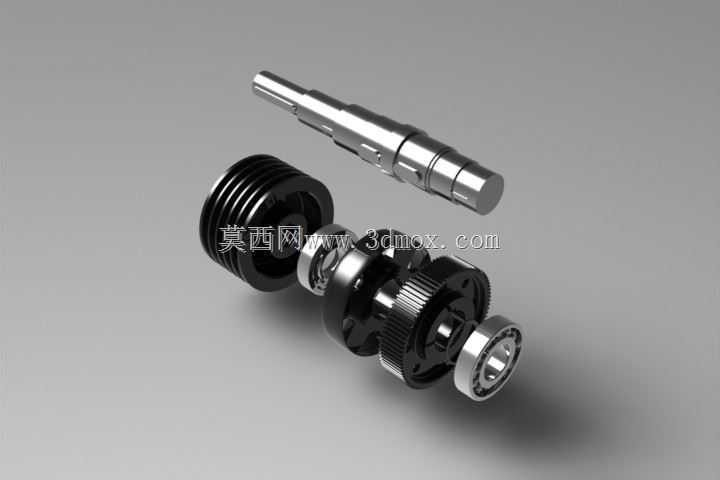

  键槽对称度严格匹配装配要求,避免传动过程中出现键侧受力不均导致的磨损加剧问题。输出端采用轴端挡圈配合轴承的限位结构,轴伸端的直径公差按h7精度设计,可直接配套联轴器、凸轮等执行件,无需额外加工适配。设计过程中优先考虑了装配工艺性,所有轴段直径从两端向中间阶梯递增,装配时可依次将轴承、带轮、齿轮从轴端推入对应轴肩位置,无需额外的热装工序即可完成手动装配,降低现场装配的难度与工时消耗。安装边界方面,整套组件的径向最大尺寸由带轮外径决定,轴向总长度可根据安装座的腔体深度适配调整,两端轴承的安装孔中心高需保持同轴,同轴度公差建议控制在0.02mm以内,避免轴系运转时出现憋劲、轴承温升过快的问题。实际运行中,

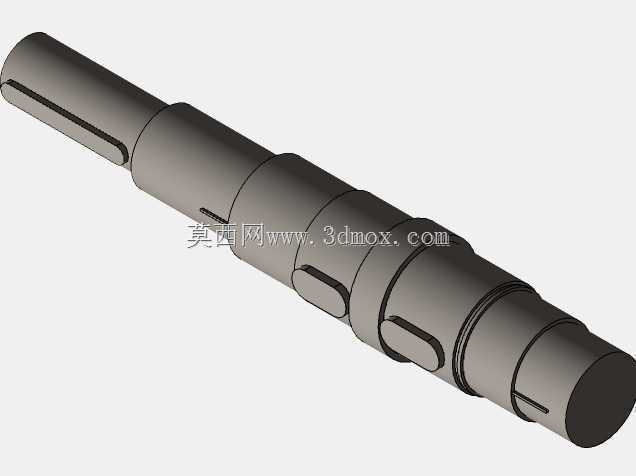

  带轮侧适合连接电机输出端的高速动力,通过带传动实现一级减速缓冲,吸收电机启动时的瞬时冲击,再通过中间齿轮将动力传递至其他工位,可同时为两个不同转速需求的执行机构提供动力,减少单独设置动力源的成本与安装空间。齿部与带轮槽的表面粗糙度均按传动件要求加工,降低运行过程中的风阻与摩擦损耗,轴承位置预留有润滑脂加注通道,可在不拆解组件的情况下完成定期润滑维护,延长整套部件的使用寿命。轴的材质选用45号钢调质处理,各轴肩过渡位置设置圆角,避免应力集中导致的轴断裂问题,平键选用标准A型平键,互换性强,后期维护更换无需单独定制配件。
