手动杠杆式压紧定位夹具结构设计

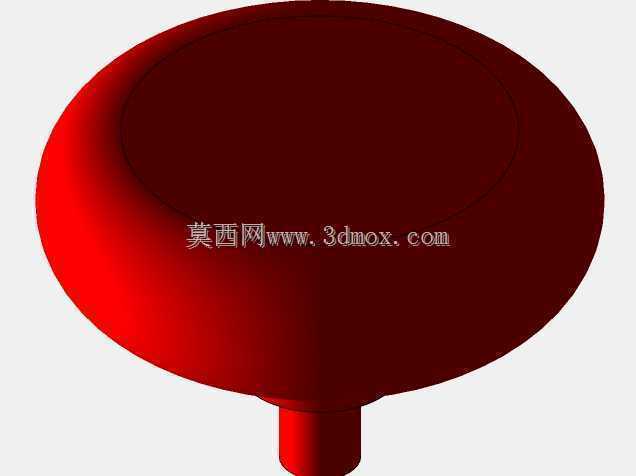

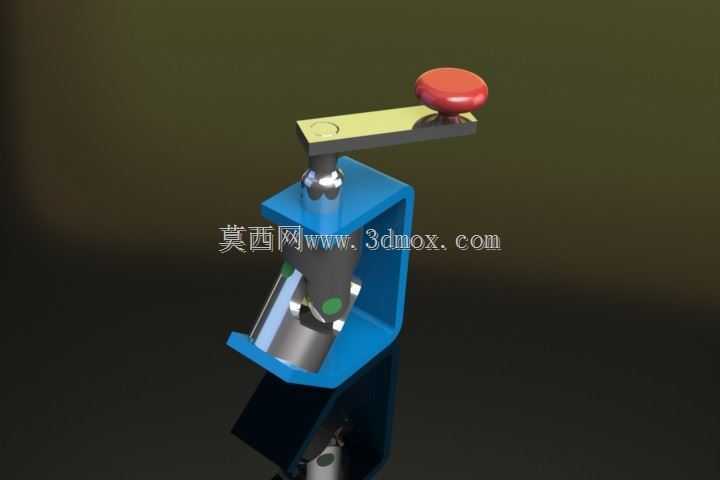

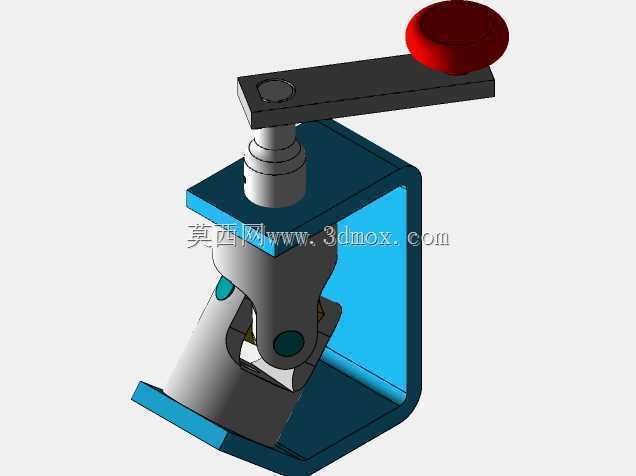

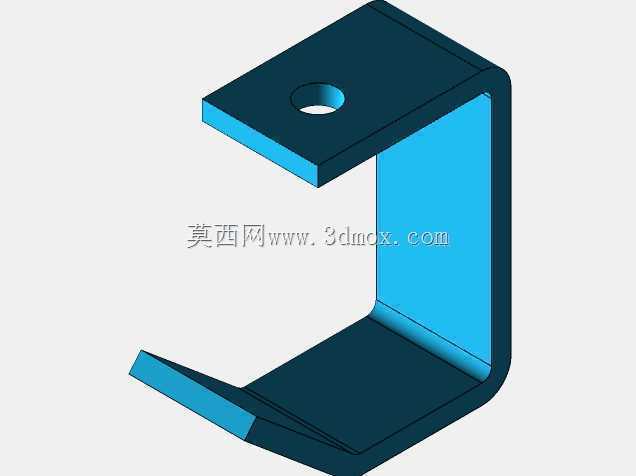

　　这款手动杠杆式压紧定位结构，多应用在小型工件铣削、钻孔工序的工位装夹环节，也可适配装配流水线的临时工件固定场景，在小批量多品种的机加工车间、工装调试工位十分常见，相比气动液压压紧结构，它无需外接动力源，在无气源电源的零散工位、户外临时检修装夹场景下也能快速投入使用。从结构设计逻辑来看，整体采用C型开放式基座作为承载主体，基座底部预留了两个沉头安装孔，可直接通过内六角螺栓固定在工作台T型槽或者专用工装板上，安装边界控制在120mm×80mm的矩形范围内，垂直方向总高度不超过150mm，不会占用过多工位操作空间，适配多数小型台钻、桌面铣床的工作台安装尺寸。杠杆臂采用长条形冷轧钢板加工而成，末端设置红色酚醛树脂操作握帽，

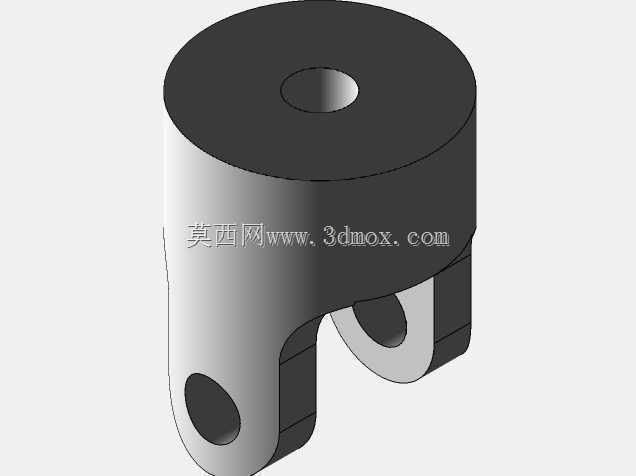

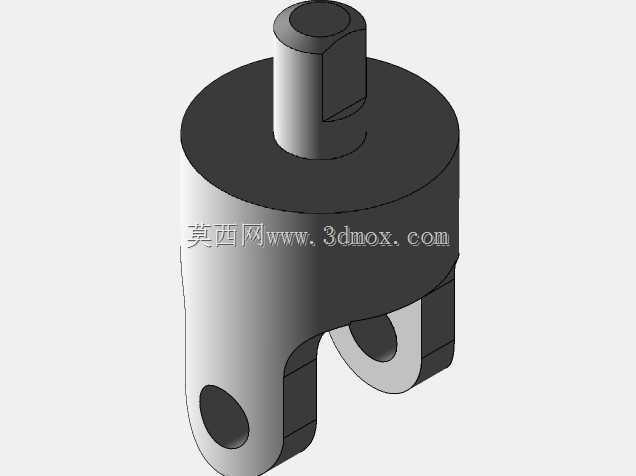

　　握帽表面做了防滑滚花处理，操作人员单手握持下压即可完成压紧动作，杠杆比设置为5:1，仅需施加20N左右的手部按压力，即可在压头位置输出100N以上的稳定压紧力，足够满足厚度10mm以内的薄板类、小型异形件的装夹固定需求。压头组件采用浮动式结构设计，内部设置压缩弹簧与球面铰接结构，压紧过程中压头可根据工件表面的微小倾斜自动调整贴合角度，避免刚性压头压伤工件表面，同时保证压紧力均匀分布在工件接触面上，不会出现装夹偏移导致的加工尺寸超差问题。基座内部设置了楔形自锁结构，当杠杆臂下压到锁紧位置时，内部的楔形块会卡在定位销轴的卡槽内，无需额外施加保持力即可维持压紧状态，不会因为设备运行振动出现松脱，解锁时仅需向上扳动杠杆臂，

　　楔形块在弹簧作用下自动脱离卡槽，即可快速松开工件，单步装夹解锁耗时不超过2秒，能有效提升小型工件的上下料效率。结构上所有运动副位置都镶嵌了自润滑铜套，长期往复使用也不会出现卡顿磨损，日常维护仅需定期在铜套位置涂抹少量润滑脂即可，维护成本极低。基座侧面预留了定位销安装孔，可根据工件的定位需求加装圆柱定位销或者菱形定位销，实现工件的快速定位，无需每次装夹都进行找正操作，能进一步压缩单件加工的辅助时间。
