搭扣式快速压紧锁固工装结构

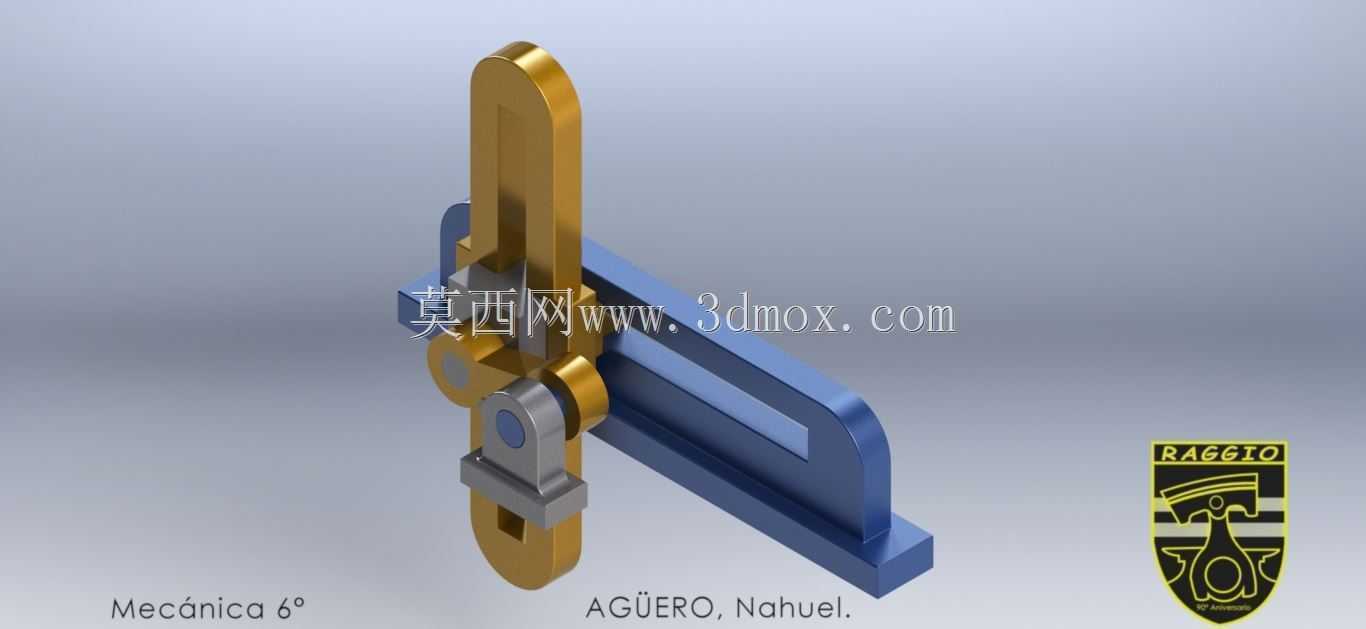

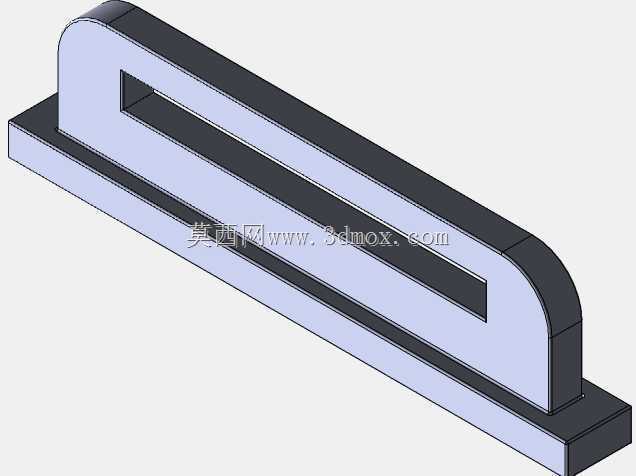

　　这类搭扣式压紧锁固结构，常被应用在工业设备舱门、检具定位、小型工装快换、物流箱体封合等需要频繁开合且要求压紧力稳定的场景，相比螺纹旋紧的锁固方式，它的操作行程短，单手即可完成开合动作，能大幅缩减工位上的装夹辅助时间。从结构组成来看，整个构件分为固定基座与活动锁扣两部分，蓝色的L型基座是安装基准，背面预留了平直的安装面，可通过螺栓或者焊接方式固定在机架、舱体的固定侧，基座上的长条形开槽是为活动摆杆提供摆动避让空间，同时也能在小范围内适配安装位置的公差，降低装配时的对位精度要求。金色的活动摆杆是力传递的核心构件，上端的握持部分做了圆弧过渡，避免操作时硌手，摆杆与基座之间通过销轴连接，形成第一处转动副，

　　摆杆下端连接的灰色勾扣组件是执行锁合的部分，勾扣与摆杆之间同样设置了转动副，能在锁合过程中自适应勾住对侧的挂点，避免硬接触造成的构件磨损。设计时首先要确认的是锁合行程，也就是摆杆从开启状态到锁止状态的摆动角度，这个角度通常控制在120度到150度之间，角度过小会导致锁合过死难以开启，角度过大则会让操作行程变长失去快锁的优势，同时要计算死点位置，当摆杆压到锁止位时，两个转动副的连线要略过基座销轴的中心，形成机械死点，这样即便设备运行产生振动，锁扣也不会自行松脱。安装边界方面，基座的底部安装面要保证平面度在0.2mm以内，否则固定后会出现基座变形，导致摆杆转动卡滞，对侧挂点的安装位置要和勾扣的运动轨迹匹配，

　　锁合后勾扣与挂点的接触长度不能小于8mm，避免受冲击时脱开，整个构件在锁合状态下的整体厚度要控制在安装空间的预留范围内，尤其是摆杆压下后，握持端不能突出周边构件的外轮廓，防止作业时被意外磕碰开启。在实际选型适配时，还要根据被压紧部件的密封要求调整勾扣的初始位置，如果是带密封圈的舱门，要预留出密封圈的压缩量，通常1.5mm到3mm的压缩量就能满足普通橡胶圈的密封需求，同时要核算整个结构的抗拉强度，销轴部分要做调质处理，避免频繁开合后出现销轴变形、摆杆旷量变大的问题，这类结构不需要额外的紧固件辅助锁止，日常维护只需要定期在转动销轴处添加少量润滑脂，就能保证长期使用的操作顺畅度。
