内燃机核心往复运动活塞结构设计

　　作为内燃机动力转换的核心承载部件，活塞的设计直接决定了整机的动力输出效率、运行可靠性与服役寿命，在车用汽油机、柴油机、小型通用动力机械、工程机械动力单元中都承担着不可替代的作用。日常工况下，活塞需要在气缸套内完成高频往复直线运动，承接燃烧室燃油爆燃产生的高压燃气推力，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转完成热能到机械能的转换，整个工作循环中需要同时承受交变机械载荷、高温燃气冲刷、高速往复惯性力的多重作用，对结构强度、热稳定性、配合精度都有极高要求。从结构设计逻辑来看，活塞头部的环槽区域是密封功能的核心载体，多道环槽分别适配气环与油环，气环负责阻断燃烧室高压燃气向曲轴箱窜漏，保证缸内压缩压力满足燃烧要求，

　　油环则负责刮除气缸壁面多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的加工精度、轴向间隙设计需要匹配不同的热膨胀系数，避免热态工作时出现环卡滞或者密封失效问题。活塞顶部的型面设计需要匹配燃烧室的气流组织要求，不同的燃烧室构型对应不同的顶部凹坑或者凸起造型，用来引导进气涡流、优化油气混合均匀度，提升燃烧效率同时降低爆震风险，设计时需要充分考虑顶部的热负荷分布，在厚度过渡区域做圆滑处理避免应力集中，减少高温下的热疲劳开裂风险。活塞销座区域是动力传递的关键受力点，销孔需要与活塞销保持高精度间隙配合，两侧设置的卡环槽用来限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障，销座与活塞主体的过渡区域通常做加强筋结构优化，

　　分散活塞销传递的交变冲击力，避免长期运行后出现销座开裂问题。活塞裙部承担着往复运动的导向作用，型线设计通常采用中凸变椭圆结构，充分考虑热态下活塞的热变形量与受力变形量，保证工作状态下裙部与气缸壁保持均匀的贴合面，既可以减少往复运动的敲击噪音，又能避免局部接触应力过大造成的拉缸磨损，裙部的长度设计需要平衡导向稳定性与往复运动惯性质量，在高速动力机型中通常会适当缩短裙长降低往复惯量，同时通过表面涂层处理提升裙部的耐磨性能。在安装边界层面，活塞的外径尺寸需要与对应缸径的气缸套保持设计配合间隙，整体高度需要匹配发动机的压缩比要求，活塞销孔的直径、中心距需要与选配的连杆小头衬套尺寸适配，装配时需要注意活塞顶部的安装方向标记，

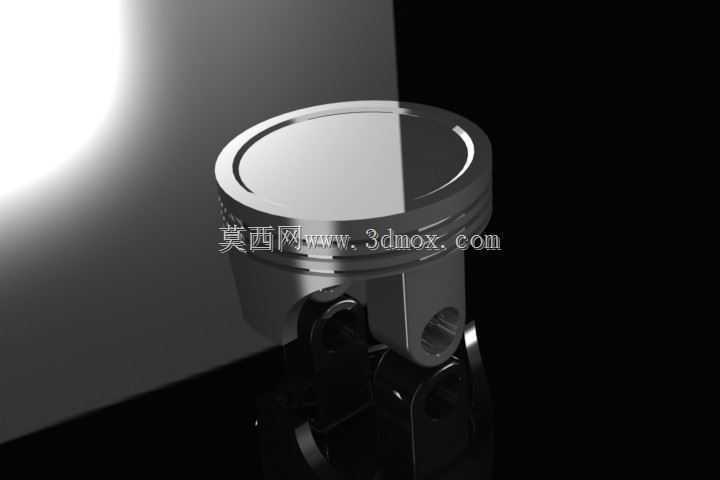

　　保证气门避让坑与进排气门位置对应，避免活塞运行至上止点时与气门发生运动干涉。整套结构的建模过程充分还原了实际生产中的工艺细节，所有圆角、倒角、退刀结构都按照量产加工要求设计，可直接用于教学演示、结构选型参考、运动仿真分析等场景，帮助从业者理解活塞的工作逻辑与设计要点。
