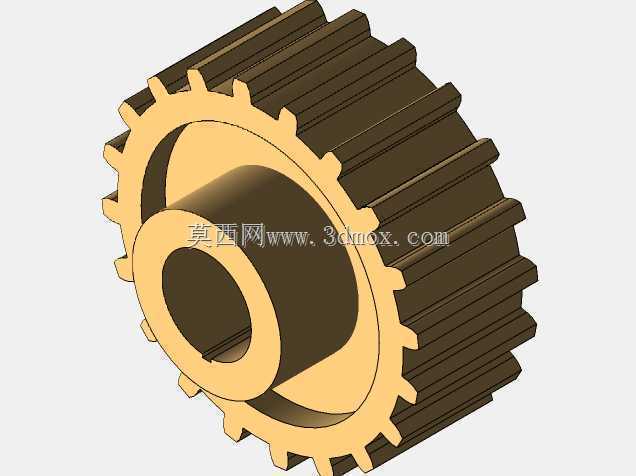

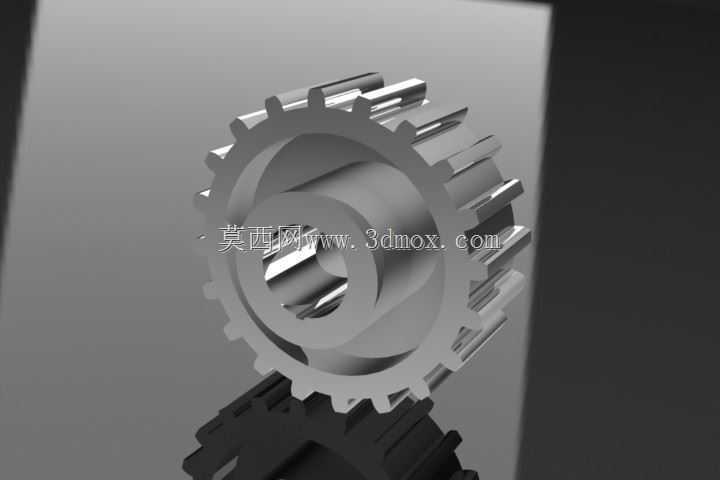

渐开线圆柱直齿啮合传动齿轮结构

　　在常规机械传动系统的布局中，这类圆柱直齿轮常作为平行轴间动力传递的核心构件，适配多数中低速、中等载荷的传动工况，从普通输送线的动力分流单元，到小型工装的转速调节模块，都能见到这类啮合结构的应用。不同于斜齿轮的轴向力附加问题，直齿结构在安装时无需额外配置承受轴向载荷的轴承组，能有效压缩传动单元的轴向安装空间，对布局紧凑的小型设备而言适配性更强。从结构设计逻辑来看，该齿轮采用轮毂与轮缘一体化的成型结构，中心内孔为安装基准面，加工时需严格控制内孔的圆柱度与端面跳动公差，避免装配后出现齿轮偏摆、啮合间隙不均的问题。齿形部分采用标准渐开线齿廓设计，齿顶高、齿根圆角均按通用传动规范取值，齿根处的过渡圆弧经过优化，能分散轮齿啮合时的弯曲应力，

　　减少长期交变载荷下的齿根断裂风险。实际选型匹配时，需先确认配对齿轮的模数、压力角、齿数参数，保证啮合时的重合度处于合理区间，避免出现传动卡滞或冲击噪音过大的问题。安装边界方面，齿轮的轮毂轴向长度需与传动轴的配合段长度匹配，轮毂端面需预留轴用挡圈的安装槽位，防止运转过程中齿轮出现轴向窜动；轮缘的外径尺寸需与传动腔的内壁保留足够安全间隙，避免高速运转时轮缘与腔体发生剐蹭。日常运维场景中，这类齿轮的啮合面需定期涂抹润滑脂，减少齿面的磨损速率，若开式传动场景下使用，还需在齿轮外侧加装防护壳体，阻挡粉尘、碎屑进入啮合区域造成齿面磨粒磨损。从建模逻辑来看，构建该模型时先通过齿廓方程生成单齿截面，再通过圆周阵列完成全部轮齿的特征生成，最后对轮毂、内孔、倒角等结构进行细节处理，所有特征的参数化设置可支持后续模数、齿数的快速调整，适配不同传动比的设计需求，能直接导入装配体中完成干涉检查、运动仿真等前期设计验证工作，减少实物试装的迭代成本。
