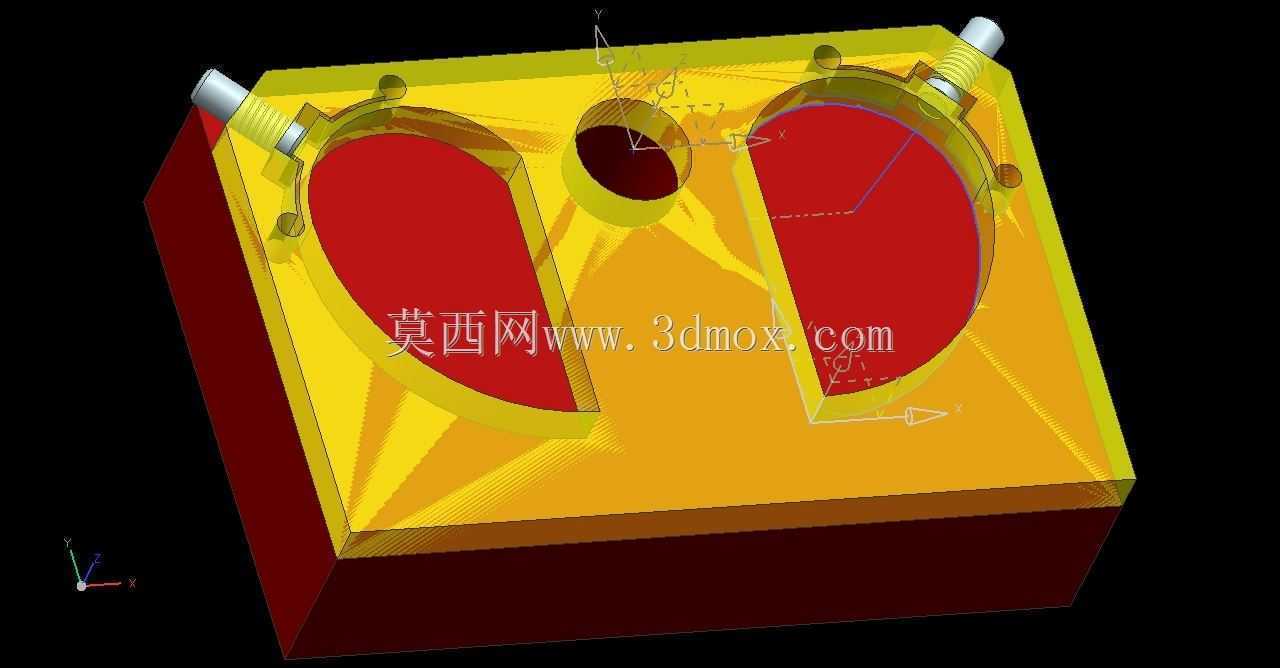

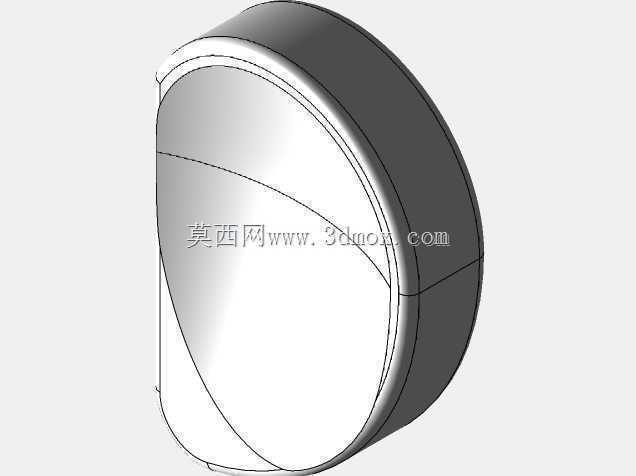

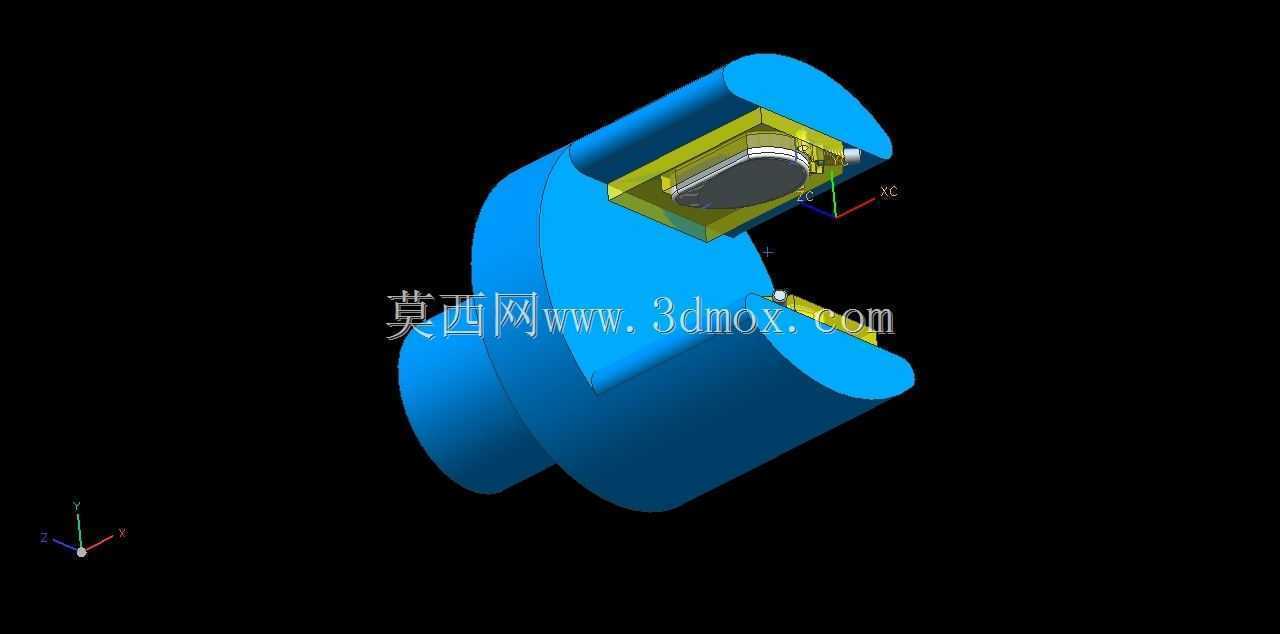

薄型盘类回转密封结构件三维设计

　　这类薄型盘类回转结构件，常应用在中低速回转支承的端部密封、小型动力输出轴的端盖防护场景中，也可作为紧凑型传动腔体的闷盖使用，在轻工输送设备、小型农用机具、桌面级自动化传动单元里都能见到同结构的应用。从实际使用需求出发，这类零件的核心作用是阻隔腔体内部润滑介质外泄，同时阻挡外界粉尘、切削碎屑、水汽进入传动腔体，避免内部轴承、齿轮等传动件出现磨粒磨损、润滑失效的问题。设计这类结构时，首先要匹配安装位置的腔体止口尺寸，外圆的配合公差通常选h7级，和腔体的H8止口形成间隙配合，方便装配时的压入操作，同时外圆上预留的环形槽是用来嵌装O型密封圈的，槽的深度和宽度要匹配对应线径的密封圈压缩量，一般静态密封下压缩率控制在18%-25%之间，

　　既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。零件的整体厚度要结合安装空间的轴向边界确定，这类薄型结构的厚度通常不会超过腔体止口的深度，避免装配后和内部回转零件发生运动干涉，内凹的弧面结构是为了避让轴端的锁紧螺母、轴肩圆角等结构，同时减少零件整体的材料用量，在满足结构强度的前提下降低自重。从结构强度角度考量，这类盘类零件在工作中主要承受的是密封圈的预紧反力，以及腔体内部轻微的压力波动，所以壁厚不需要做的过厚，通常选用铸铁或者压铸铝合金作为毛坯材料，部分小尺寸的型号也可以采用尼龙或者POM等工程塑料注塑成型，不同材质的选型对应不同的使用场景：铸铁材质适合有一定冲击载荷的工业设备场景，

　　铝合金适合对自重有要求的移动设备场景，工程塑料则适合腐蚀环境、低成本的民用机具场景。设计建模过程中，要重点注意环形密封槽的边角倒圆处理，槽口的圆角不能小于0.2mm，避免装配时割伤密封圈，零件的外棱边也要做0.5mm的倒角，既可以去除加工毛刺，也能在压入腔体时起到导向作用，不会刮伤腔体内壁的配合面。这类零件的安装方式通常是采用过盈压入或者周向骑缝螺丝固定，建模时要提前预留好螺丝孔的加工余量，或者在对应位置做定位凹点，方便后续加工时的孔位找正。另外，零件表面的粗糙度要求也有区分，和密封圈接触的槽面粗糙度要达到Ra1.6以下，保证密封面的贴合度，外圆配合面的粗糙度达到Ra3.2即可，非配合的外露面可以做到Ra6.3，不需要过高的加工精度，平衡加工成本和使用性能。
