汽车发动机活塞连杆组件结构设计

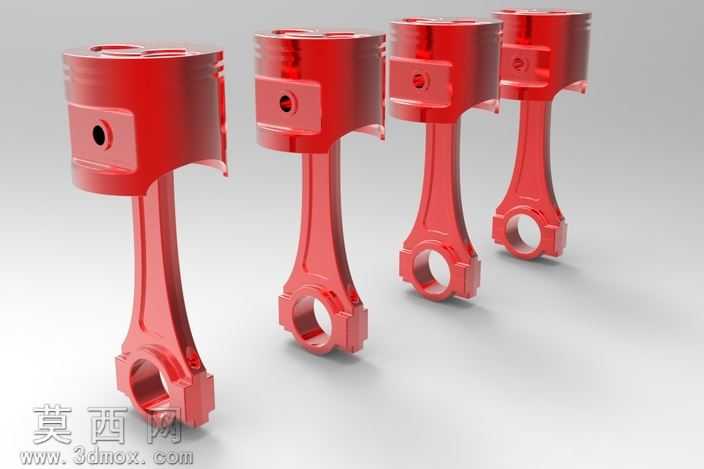

本作品为汽车发动机核心传动部件活塞连杆组件的三维设计成果，整体采用参数化建模思路完成全结构构建，建模过程中严格遵循内燃机活塞连杆组的实际装配逻辑，对活塞头部、环槽部、销座部以及连杆杆身、大头盖、小头衬套区域的结构特征做了完整还原。模型构建阶段先以草图绘制活塞的外轮廓截面，通过旋转特征生成活塞基体，再依次切削出活塞销孔、环槽等细部结构，连杆部分则采用扫描特征生成变截面杆身，结合拉伸切除完成大小头的孔位与连接结构，所有装配部位均预留了合理的配合间隙，符合实际机械装配的公差设计逻辑。渲染阶段采用高光泽金属漆面材质模拟活塞组件的成品涂装效果，通过调整材质的反射率、粗糙度参数还原铝合金基材经红色防护涂层处理后的视觉质感，场景内采用三点布光方案，主光源从侧上方投射凸显组件的轮廓立体感，辅光源补光弱化结构阴影，背景采用浅灰色哑光平面突出主体结构，最终渲染图清晰呈现了四个同规格活塞连杆组件的排列效果，直观展示了该部件的整体形态与结构比例。设计过程中未套用实际量产机型的参考尺寸，重点聚焦于活塞与连杆的连接结构完整性，还原了活塞销穿接连杆小头、连杆大头预留曲轴连接位的核心传动结构，完整呈现了内燃机中将活塞往复直线运动转化为曲轴旋转运动的核心部件形态，各部位的过渡圆角、加强结构均做了合理设计，符合机械零件的结构强度设计逻辑，可作为内燃机结构教学、机械设计参考的可视化三维素材使用。
