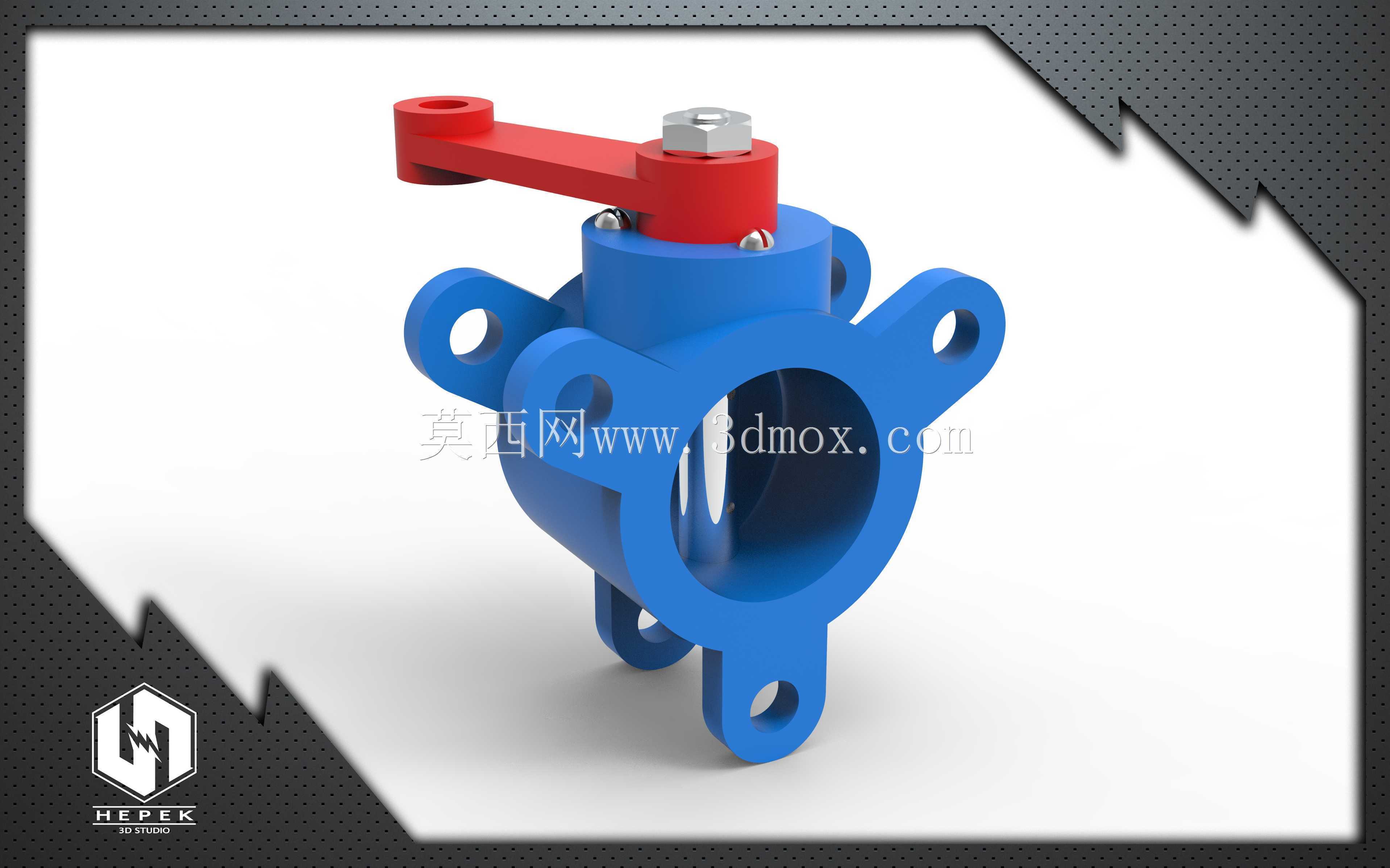

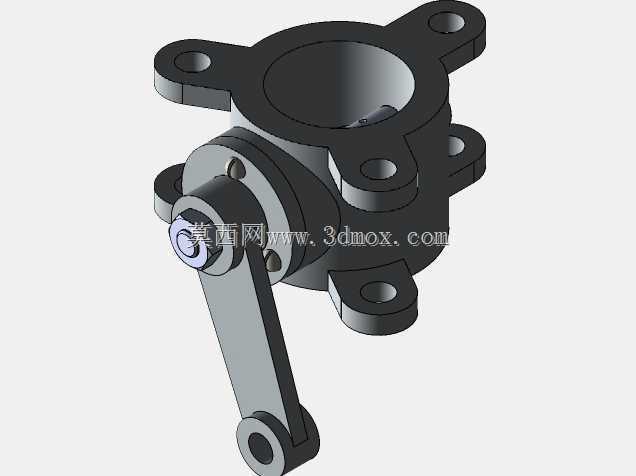

对夹式手动蝶阀三维结构设计

　　这款手动对夹式蝶阀的结构设计，核心围绕中小口径低压管路的流体通断控制需求展开，在民用给排水、暖通循环水、普通化工低压输送、农田灌溉支管等场景中应用广泛，日常工况下主要承担管路介质截断、小范围节流调节的功能，相比同口径闸阀、截止阀，结构更紧凑，启闭操作力矩更小，安装占用空间也更适配狭窄的管廊排布场景。

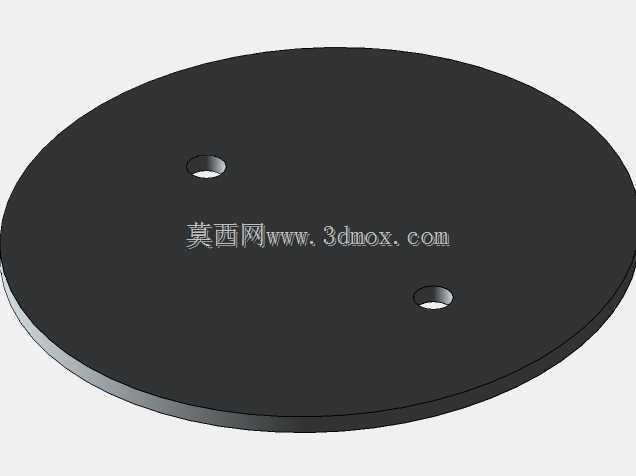

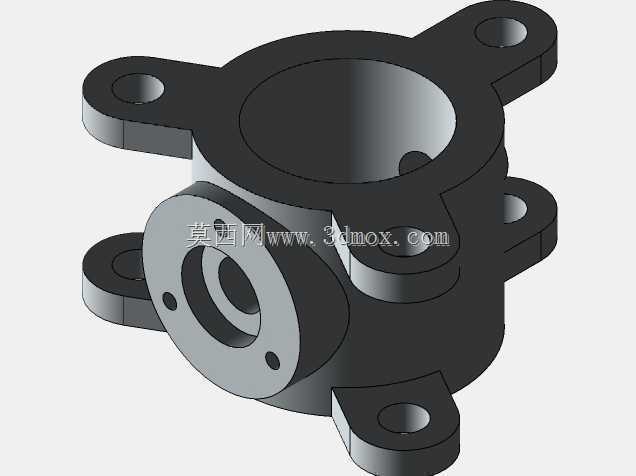

　　从结构设计逻辑来看，阀体采用一体式铸造后机加工的成型思路，周向均布的带孔安装耳直接与阀体主体整合，省去了额外法兰连接件的装配工序，安装时直接夹在两端管路法兰之间，穿装螺栓即可完成固定，安装耳的孔位中心距、孔径尺寸严格匹配对应压力等级的管路法兰标准，避免现场安装出现孔位错位的问题。阀板采用流线型对称结构，绕阀杆轴线做90度回转即可完成全开到全关的动作，全开状态下阀板与管路轴线平行，流道阻力系数远低于同口径截止阀，介质流经时的压损更小，适合对管路压降有要求的循环水系统。

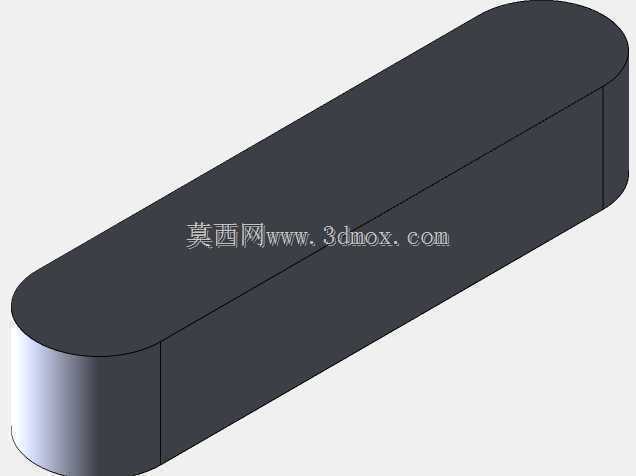

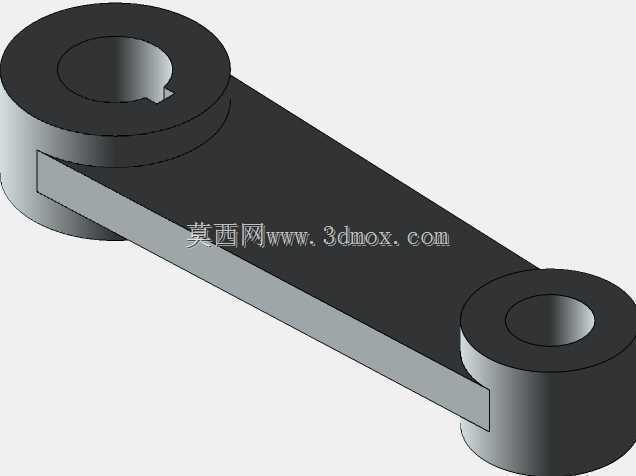

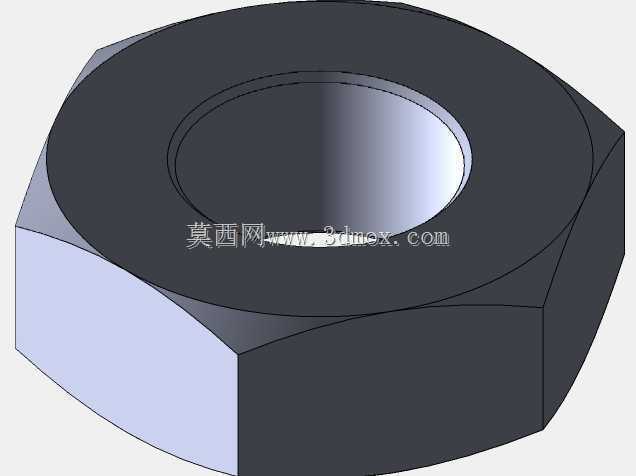

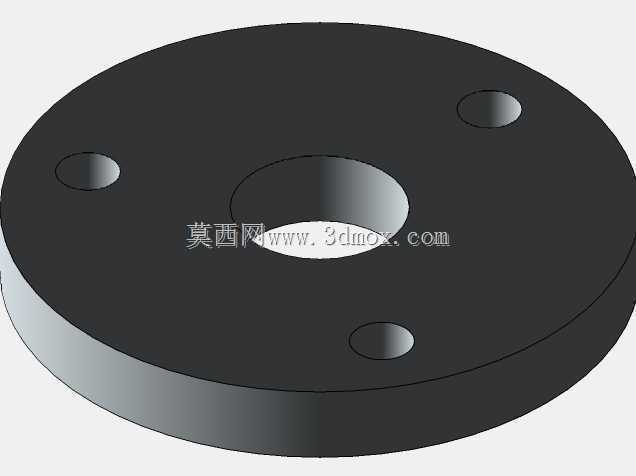

　　驱动部分采用杠杆式手动手柄，手柄与阀杆上端通过扁方结构传递扭矩，手柄根部的红色定位套可配合阀体上的档位槽实现不同开度的锁定，避免管路介质压力波动导致阀板自行移位，阀杆与阀体之间的密封采用多层填料压装结构，通过顶部的六角螺母调整填料压盖的压紧力，兼顾密封性能与阀杆转动的顺畅度，避免长期使用出现外漏问题。阀体下端设置的定位支脚可在装配、仓储过程中为阀门提供稳定支撑，避免阀杆受侧向力出现弯曲变形。

　　建模过程中对各部件的配合公差做了对应预留，阀板与阀体密封面的配合间隙、阀杆与轴套的配合公差都按照实际机加工精度要求设置，安装边界上，阀门的轴向总长度、安装耳的外轮廓尺寸都做了参数化约束，可直接适配不同公称通径的同结构阀门改型设计，结构件之间不存在干涉问题，可直接用于工程选型参考、装配干涉校验以及相关教学演示场景。
