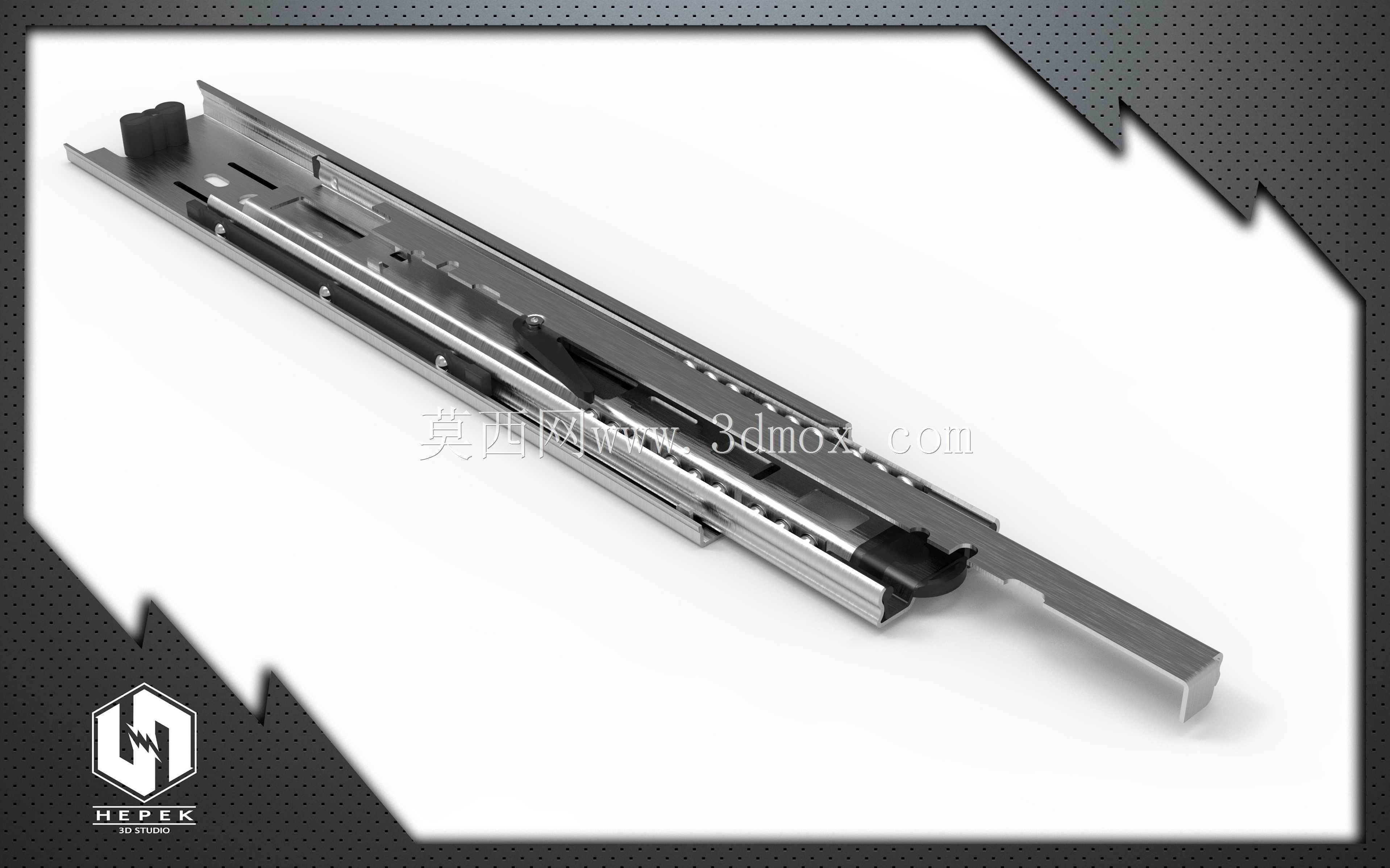

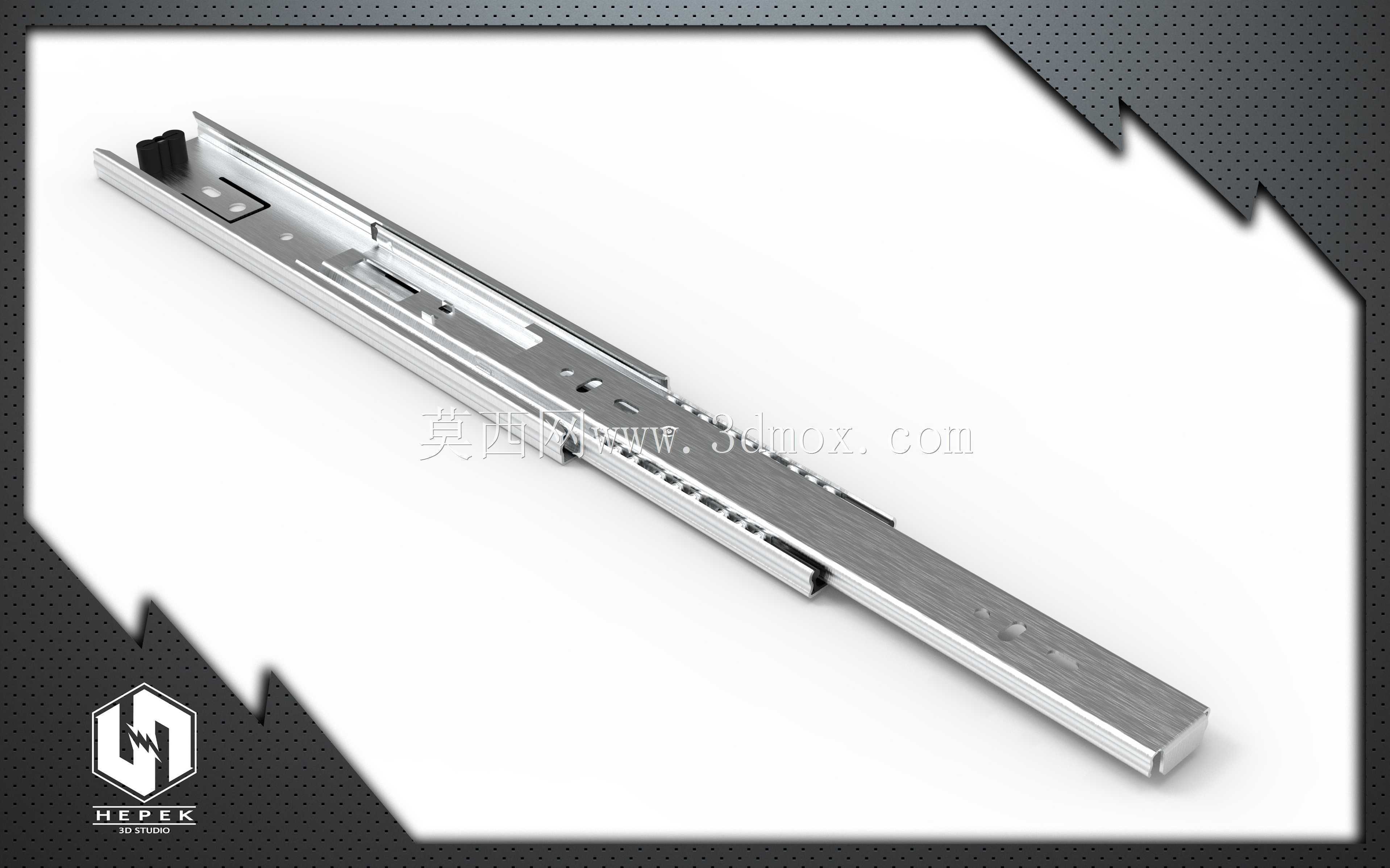

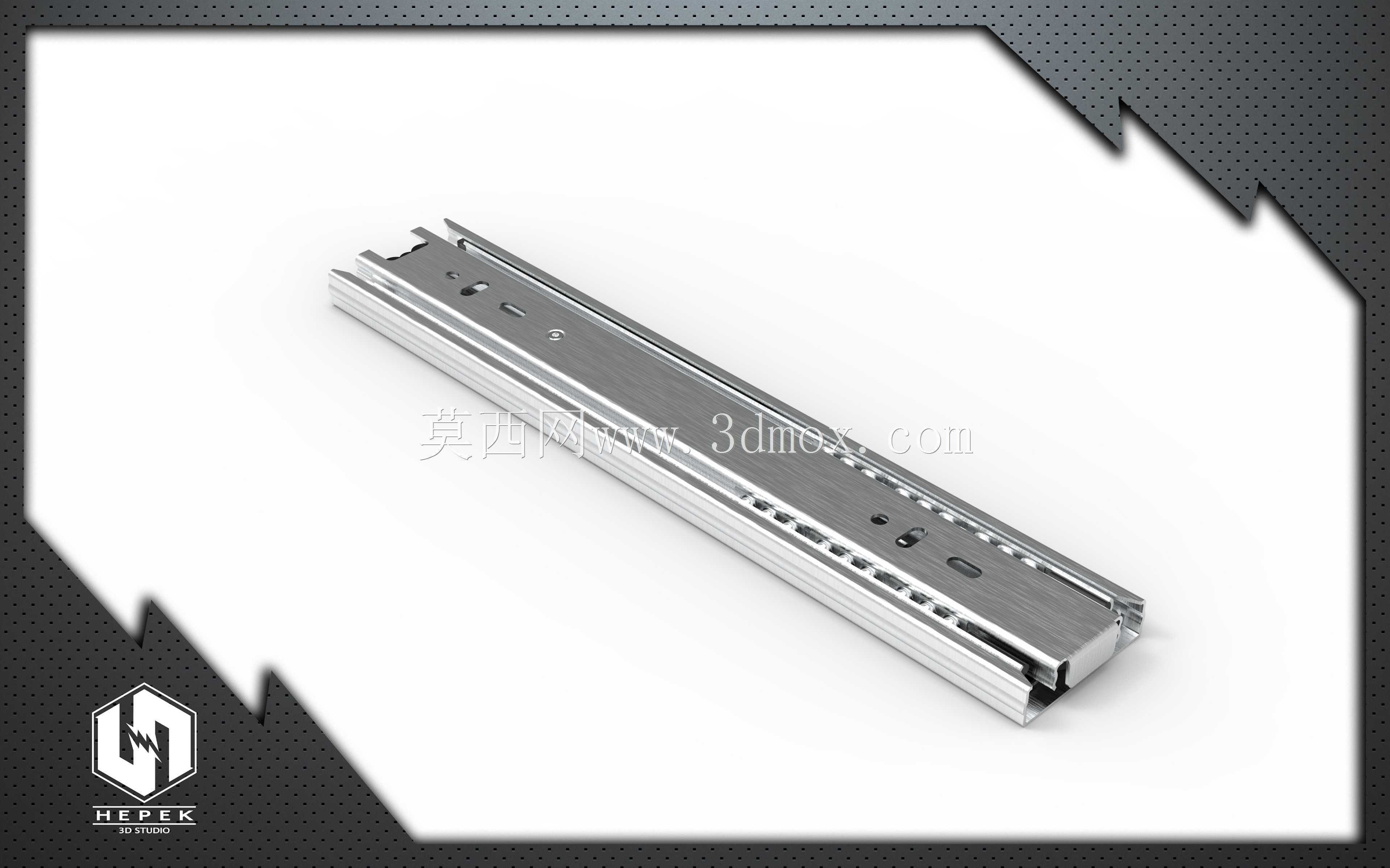

三节式静音滚珠抽屉滑轨结构设计

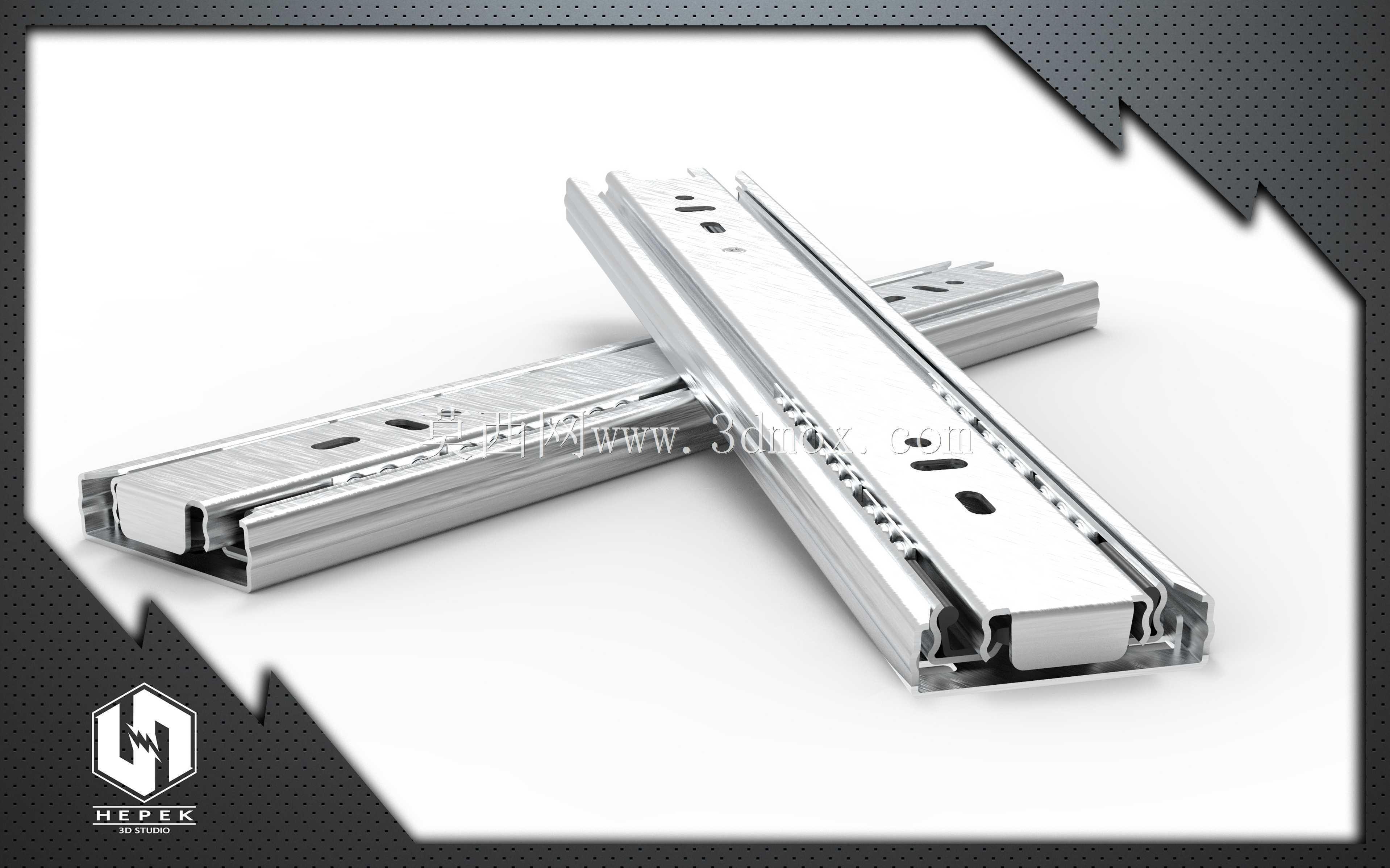

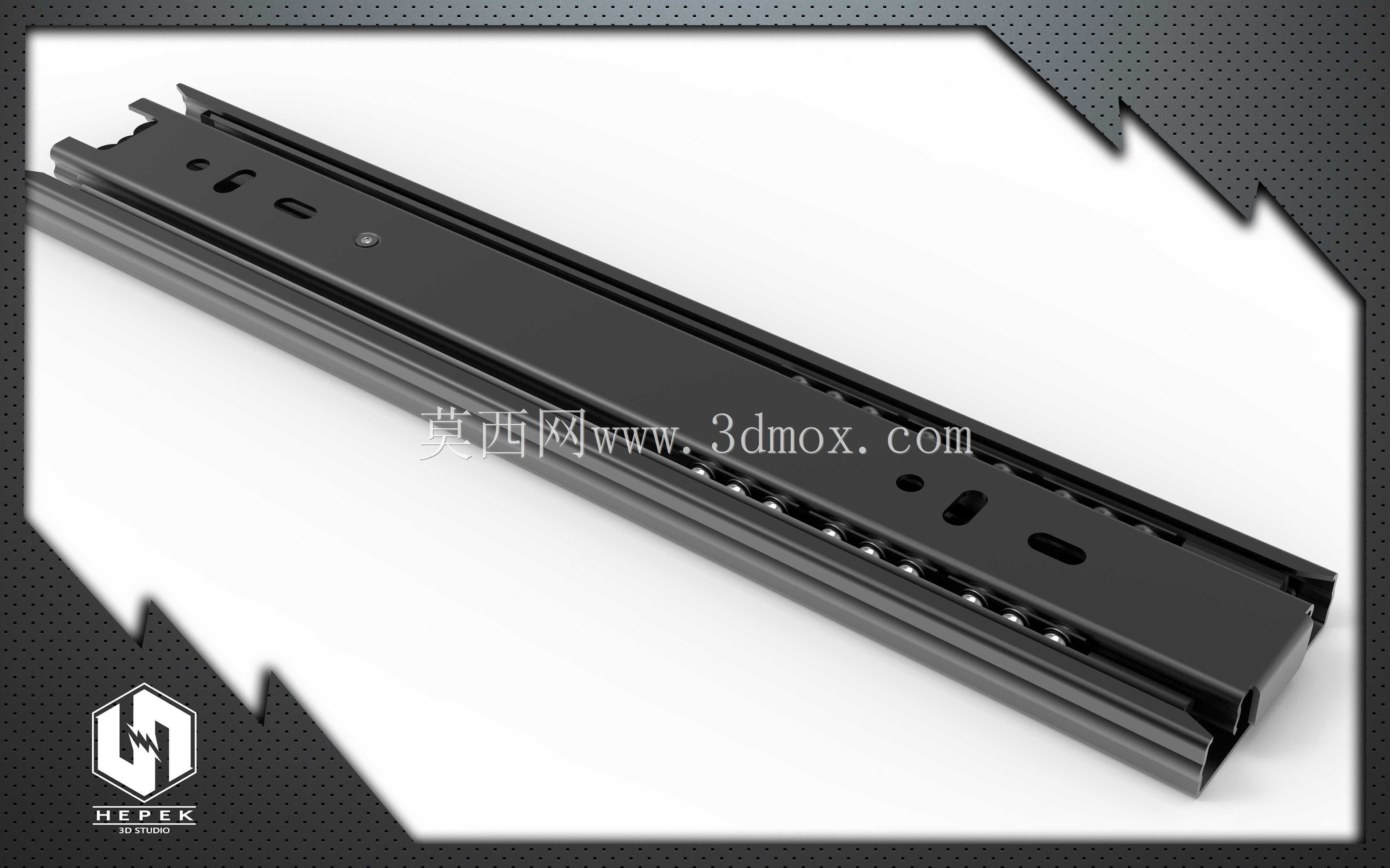

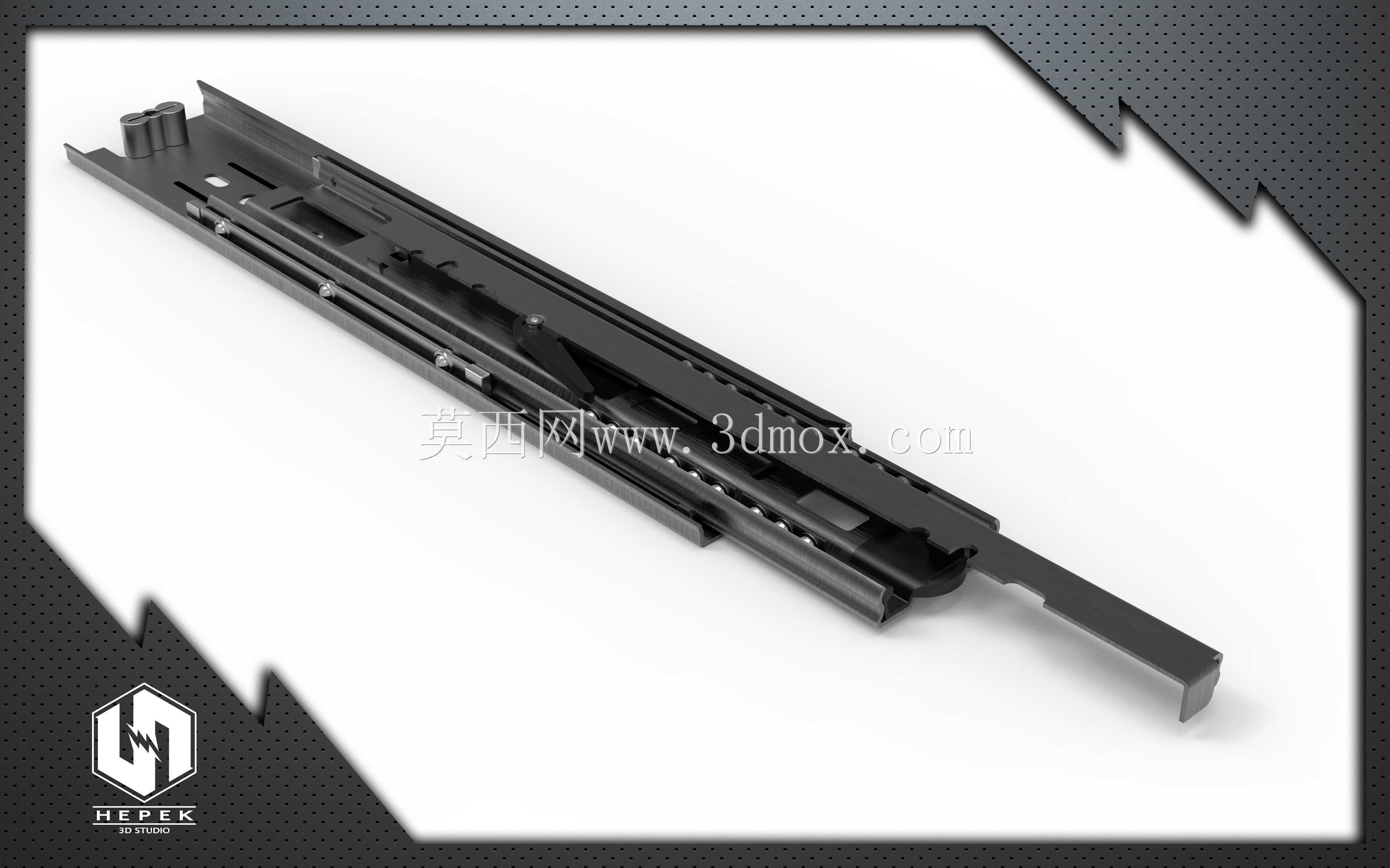

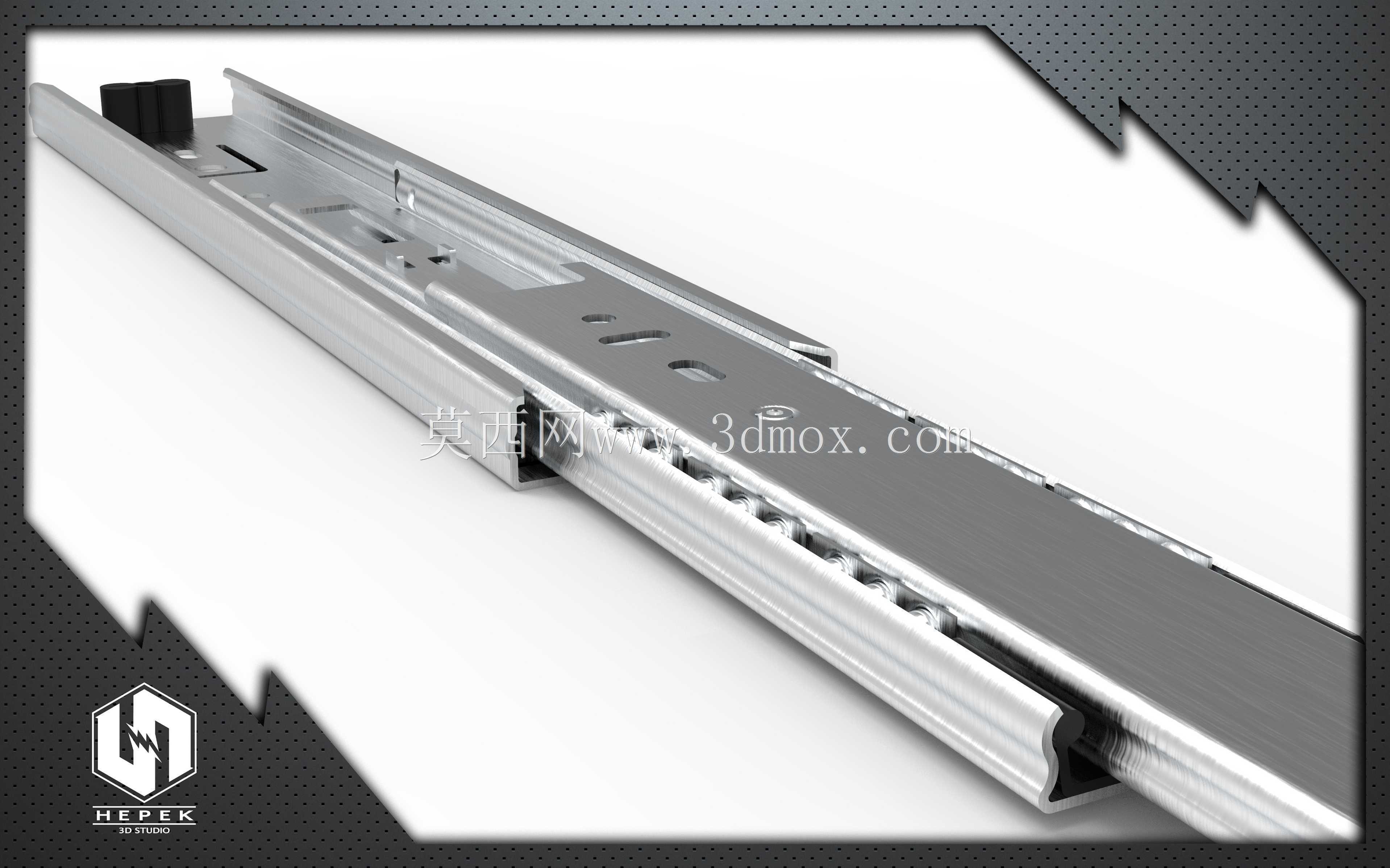

　　这款三节式滚珠滑轨是家具、工业柜体抽拉结构中应用极广的连接导向部件，日常在民用家具的抽屉、机柜抽拉托盘、工具箱抽拉层、商用展柜活动层板等场景中都能见到它的身影，核心作用是为抽拉部件提供平稳的直线运动导向，同时承担抽拉部件承载的竖向载荷，限制抽拉过程中的横向、竖向窜动，保证抽拉动作顺滑无卡滞。从结构设计来看，这款滑轨采用内外中三层嵌套的型材结构，外层轨体固定在柜体侧板上，中层轨作为过渡承载段连接内外轨，内层轨固定在抽屉或活动托盘的侧壁上，三层轨体之间通过双排滚珠保持架实现滚动摩擦替代滑动摩擦，大幅降低抽拉过程中的阻力，即使承载额定载荷也能实现轻松抽拉，不会出现滑动摩擦结构常见的发涩、卡顿、异响问题。轨体采用冷轧钢板冲压成型，

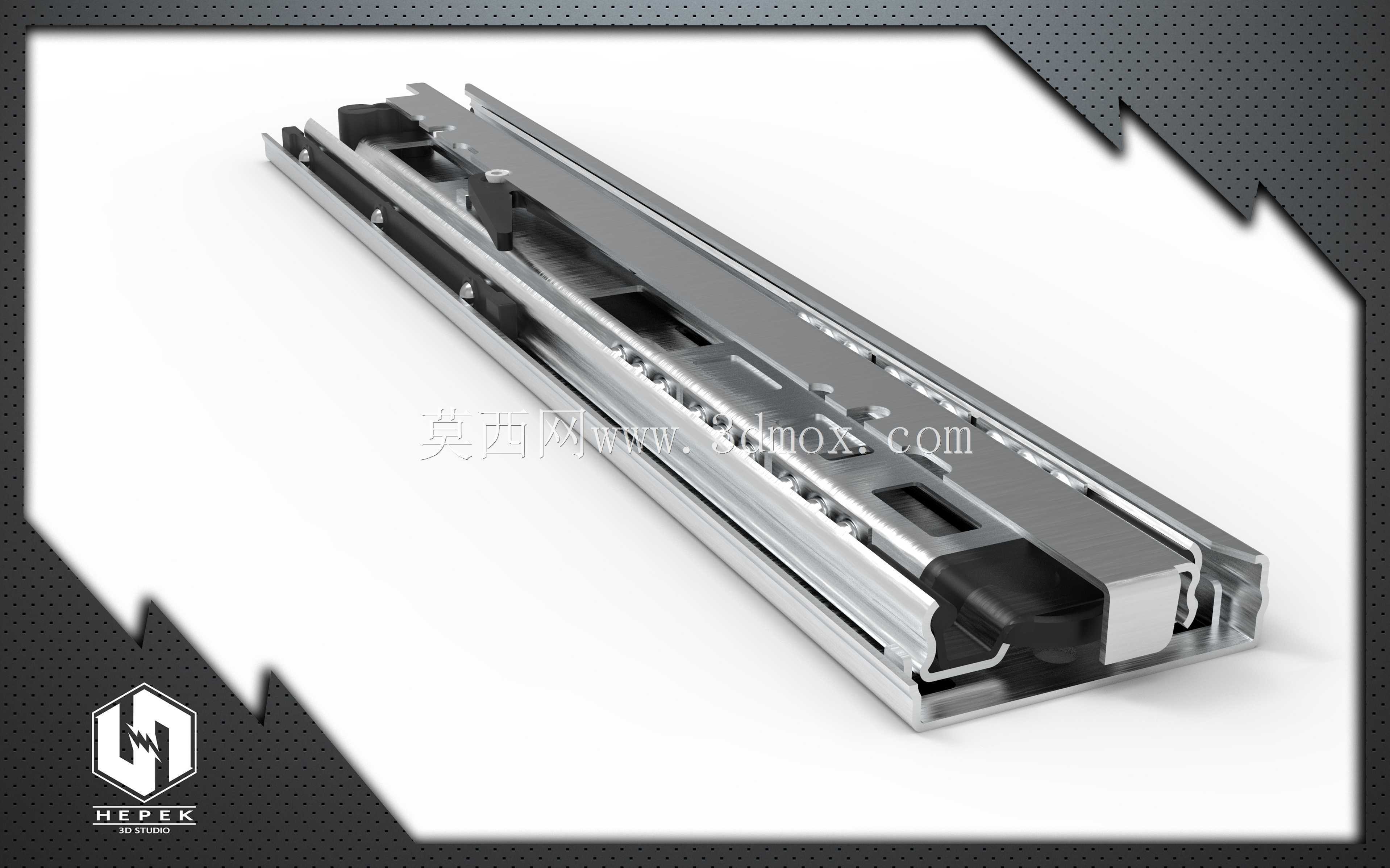

　　截面经过多道折弯强化，在有限的安装厚度下提升整体抗扭、抗弯性能，避免长期承重后出现轨体变形、下垂的问题，轨体表面做镀锌钝化处理，兼顾防锈能力与表面光洁度，减少滚珠滚动过程中的磨损。安装边界上，这款滑轨为侧装式结构，安装时需要在柜体侧板与抽屉侧壁之间预留单侧12.7mm的安装间隙，适配常规16mm、18mm厚度的柜体板材，轨体长度可根据抽屉深度匹配，全伸展状态下可将抽屉完全拉出柜体，方便取用抽屉最内侧的物品，同时轨体末端设置有限位防脱结构，抽拉到最大行程时会自动卡止，避免用力过猛导致抽屉整体从柜体中脱出引发安全事故。设计过程中需要重点关注各层轨体的配合间隙，滚珠与滚道的形位公差控制在0.05mm以内，保证滚珠滚动时无间隙晃动，

　　同时避免间隙过小导致抽拉阻力过大；轨体上的安装孔位设计为长圆孔，方便安装时调整前后、上下位置，抵消柜体加工、板材裁切带来的尺寸误差，降低现场安装的调试难度。在工业设备的抽拉维护舱门、服务器机柜抽拉托盘等场景应用时，还可根据需求额外加装阻尼缓冲结构，实现抽屉关闭末端的自动缓吸闭合，避免关闭时产生碰撞异响，也能防止抽屉未完全关闭时自行滑出。
