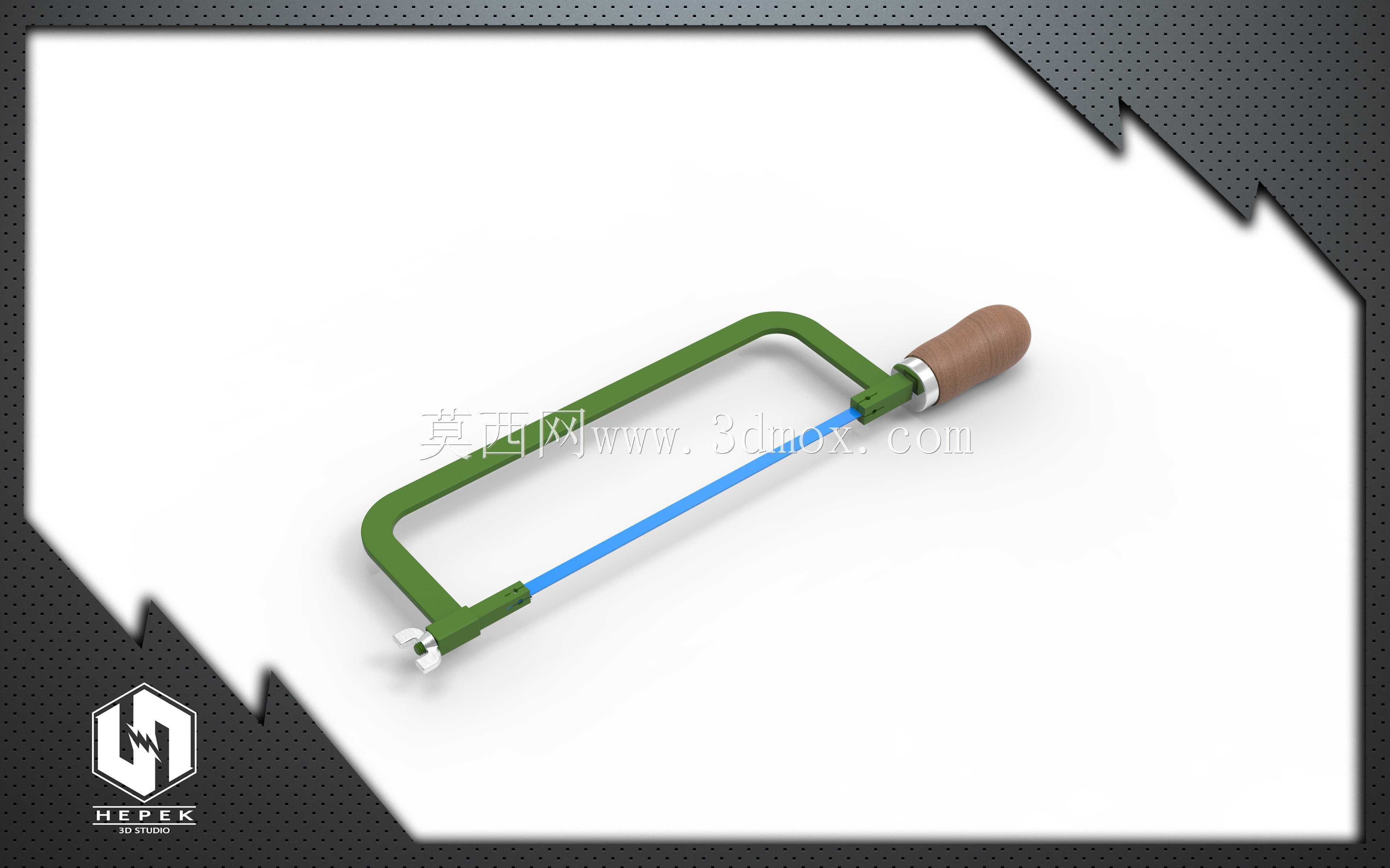

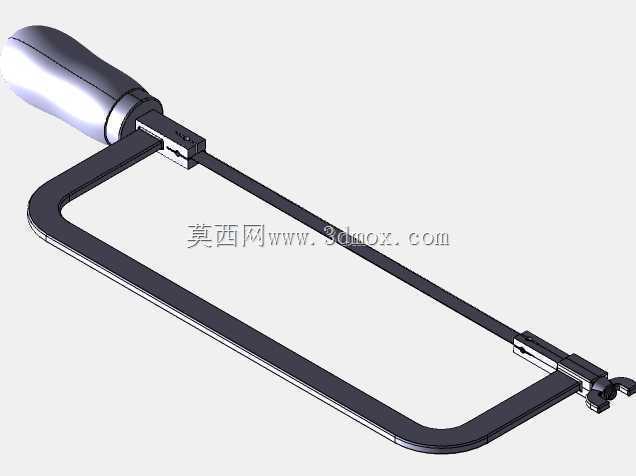

可调式手持钢锯结构三维建模设计

　　这款手持钢锯的三维建模完全围绕实际金工作业的使用需求展开，建模过程中优先还原了作业场景下的人机交互逻辑与结构可靠性。从实际应用场景来看，这类手锯广泛应用于设备维保、五金加工、管线安装、钣金修整等现场作业环节，既可以完成小型金属型材、管材的截断作业，也能针对塑料、硬质复合材料等非工件进行锯切加工，是一线装配、维修工位不可或缺的手动切削工具。建模时首先梳理了锯架的受力传递路径：U型弯制的锯架主体采用刚性结构设计，在保证整体抗弯强度的前提下，对架体非受力区域做了合理的截面收窄，既控制了工具整体自重，也避免了锯切发力时架体出现过量形变导致锯条崩断。前端的锯条固定座采用销轴式张紧结构，搭配尾端与木质握把衔接的调节旋钮，

　　可实现锯条张紧度的无级调整，适配不同长度规格的通用钢锯条安装，安装边界覆盖市面常规150mm-300mm长度的双金属锯条、高速钢锯条，更换锯条时仅需旋动尾端旋钮即可完成拆装，无需额外辅助工具。握把部分采用符合人体工学的椭球型木质结构设计，建模时还原了握把与金属架体的嵌装连接结构，握把的曲面弧度贴合掌心握持形态，长时间往复锯切时可减少局部应力集中，降低操作人员的手部疲劳感。锯架的整体外形尺寸控制在合理的手持操作范围内，架体的弯角处做了圆弧过渡处理，既避免了尖锐棱角带来的操作磕碰风险，也优化了架体的应力分布，在反复承受锯切往复拉力的工况下，弯角位置不会出现应力集中导致的断裂问题。锯条安装后与握把中轴线保持合理的夹角，

　　作业时操作人员的施力方向可直接传递到锯条切削刃上，减少不必要的力损耗，同时架体的纵深尺寸预留了足够的锯切行程空间，可满足常规厚度工件的全行程锯切需求，不会出现架体与工件表面干涉的情况。建模过程中对各个活动连接部位的配合间隙做了符合实际加工公差的还原，张紧调节结构的螺纹配合、固定销与锯条安装孔的配合都按照实际装配要求设定参数，保证模型可直接用于结构验证、作业模拟以及后续的加工出图参考。
