机加工划线用高度可调标签针

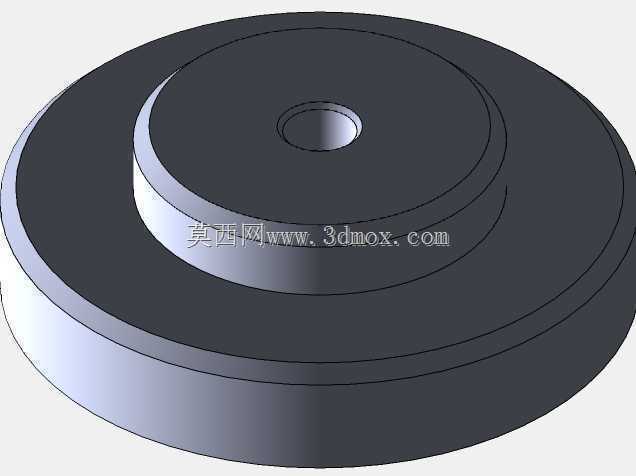

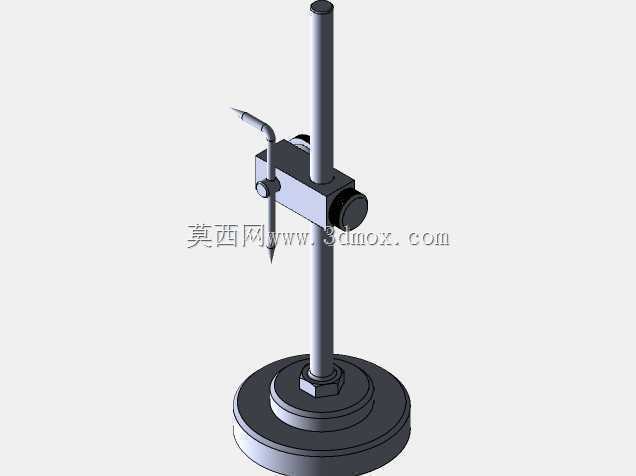

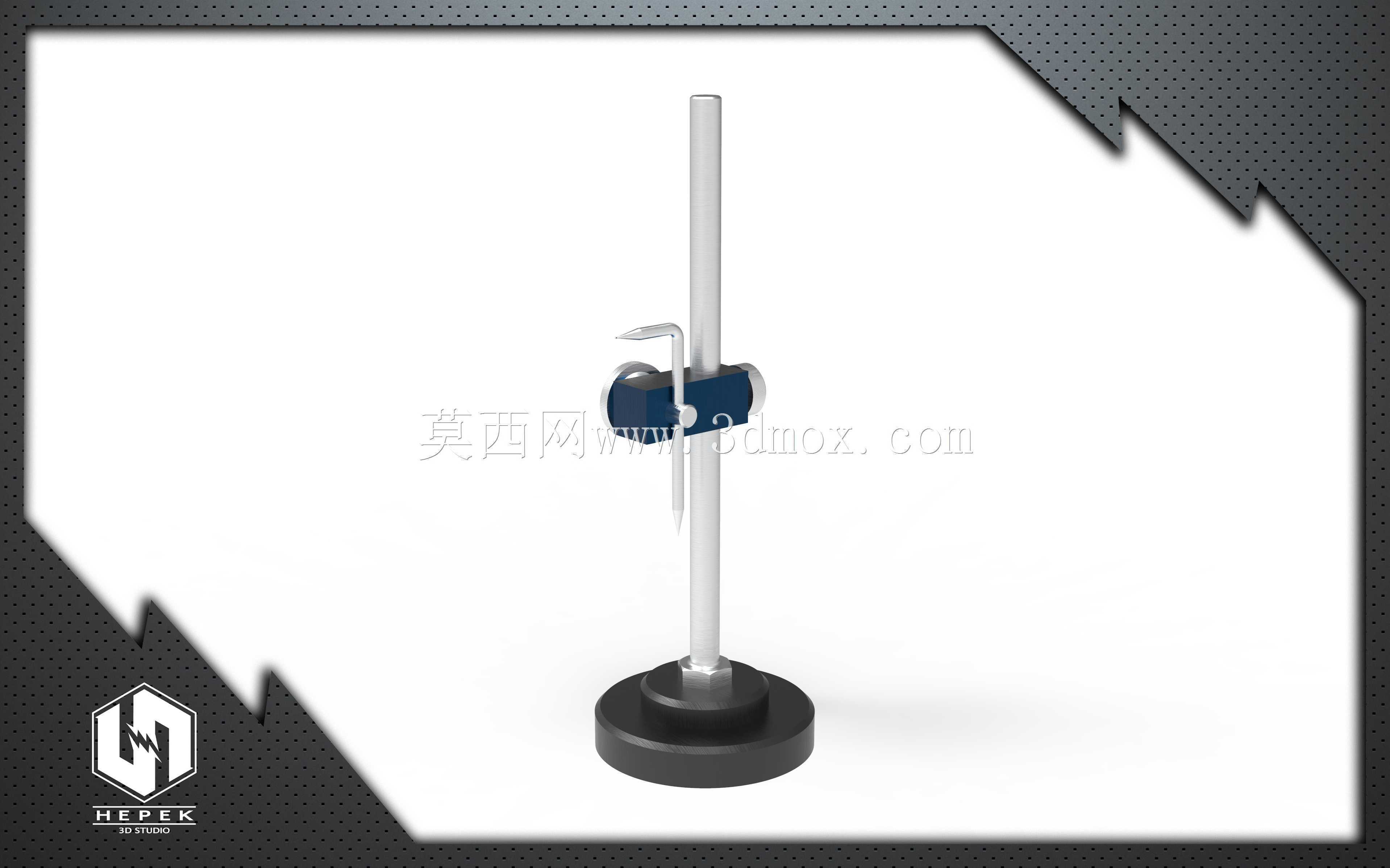

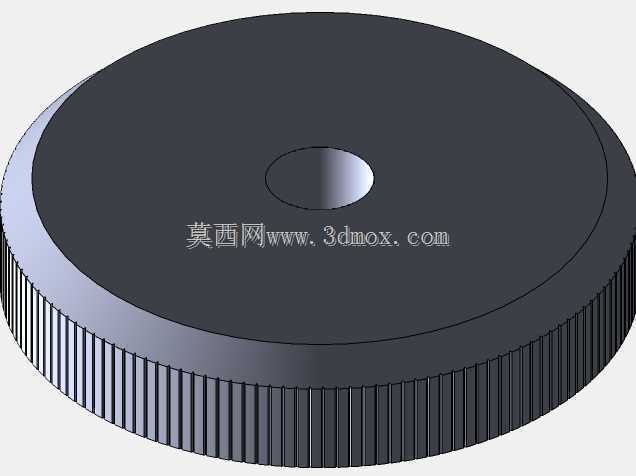

　　在机加工划线、工件形位公差初检、装配定位标记这类现场作业场景里，这类可调式标签针是钳工、质检岗常用的小型辅具，区别于固定式划线针，它的核心优势是可以快速调整作业高度，适配不同规格工件的标记需求。整个构件采用立式立柱支撑结构，底部是带配重的圆形铸铁底座，底座底面做了精磨处理，和划线平台、检验平台贴合时能保证足够的静摩擦力，不会在轻触工件时发生偏移，底座直径控制在80mm左右，整体放置时的占用边界不超过100mm见方，不会过多占用平台作业空间，适合在多工件排布的检验台、划线工位上使用。中间的立柱采用冷拉圆钢加工，表面做了镀铬防锈处理，立柱直径通常在12mm-16mm区间，有效升降行程覆盖0-300mm，能满足常规小型机加工件、

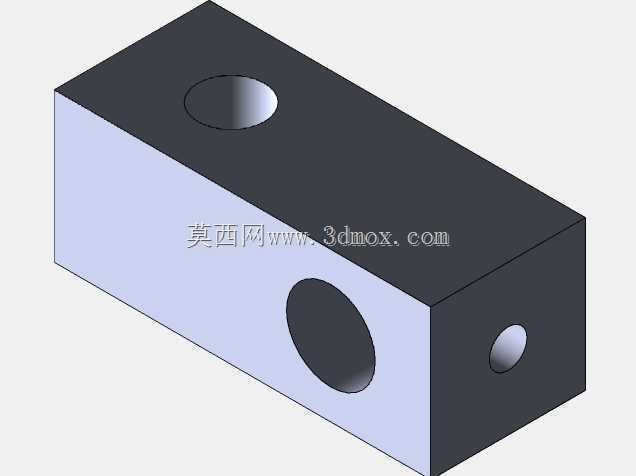

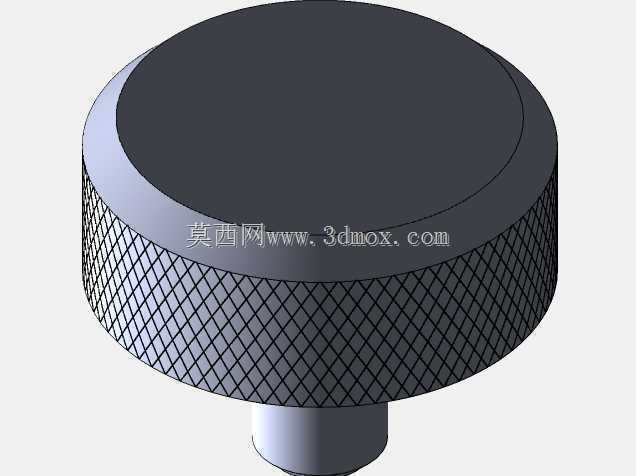

　　工装组件的高度划线需求。滑动夹持组件是整个工具的核心功能段，采用侧面锁紧的旋钮结构，松开旋钮时夹持块可以沿着立柱顺滑上下滑动，到达目标高度后旋紧旋钮，依靠夹持块和立柱之间的摩擦力实现位置锁止，锁止后不会因为划线时的侧向力发生下滑偏移；夹持块前端伸出的针体采用高速钢材质磨制，针尖角度控制在15°-20°之间，既保证足够的锋利度能在金属、塑料、木质工件表面划出清晰细线，又有足够的刚性不会在施力时发生弯折，针体和夹持块之间采用紧定螺钉固定，针尖磨损后可以快速更换备件，不需要整体更换工具。设计时特意将夹持块的重心落在立柱轴线上，避免滑动时出现卡滞，同时针体的伸出长度控制在30mm以内，减少长悬臂带来的针尖颤动问题，保证划线精度。实际使用时，

　　既可以配合高度尺做高度基准传递，在工件表面划出等高的装配定位线、加工参考线，也可以在工件检测时，配合平台打表的方式，快速标记出工件的超差区域，相比手持划线针，它不需要操作人员反复比对高度尺，一次调定高度后就可以完成批量工件的同位置标记，能大幅提升划线、初检环节的作业效率，在小型机加工车间、工装修配工位、来料检验岗都有很高的使用频次。
