三爪式轴承拆卸拉马结构设计

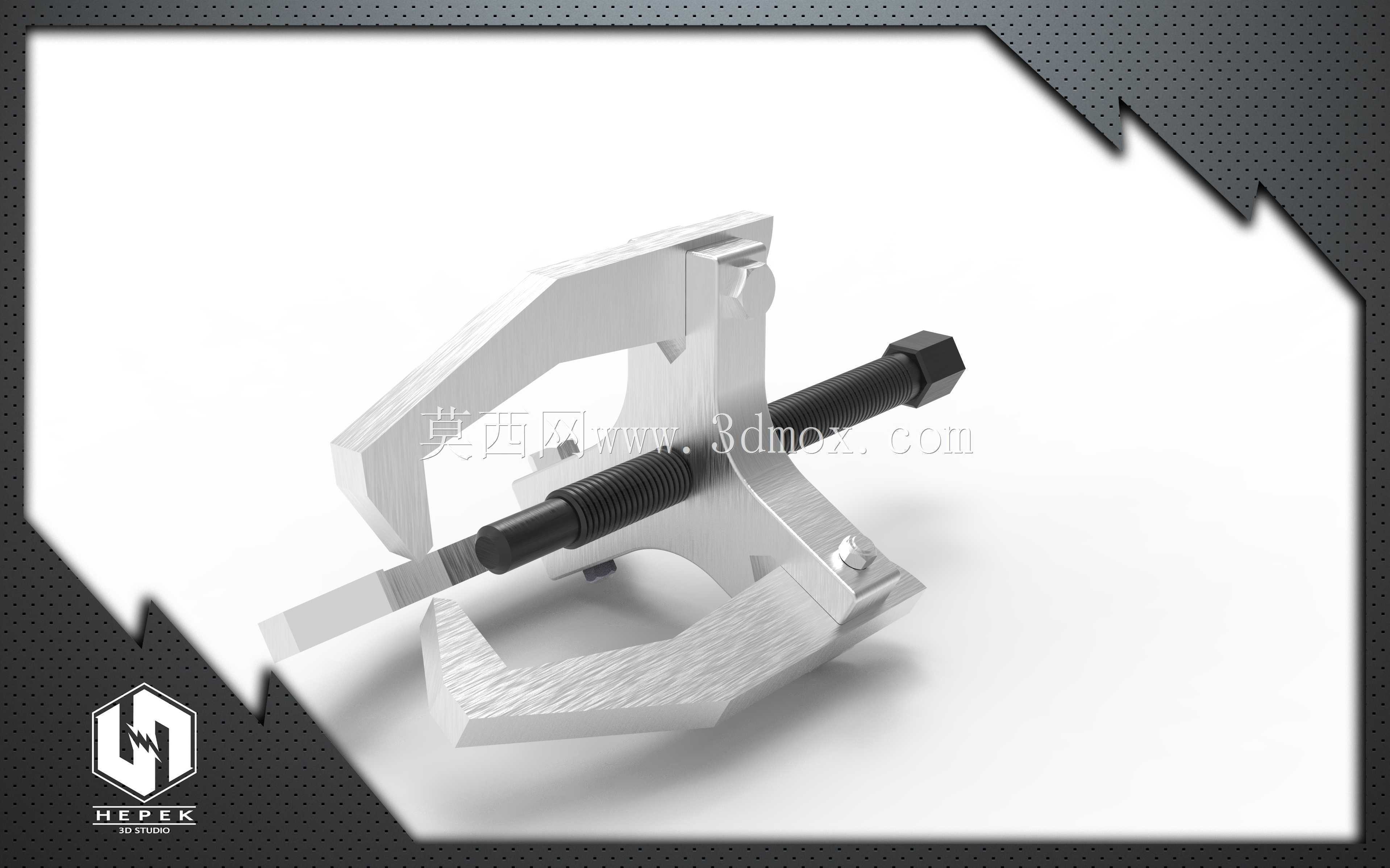

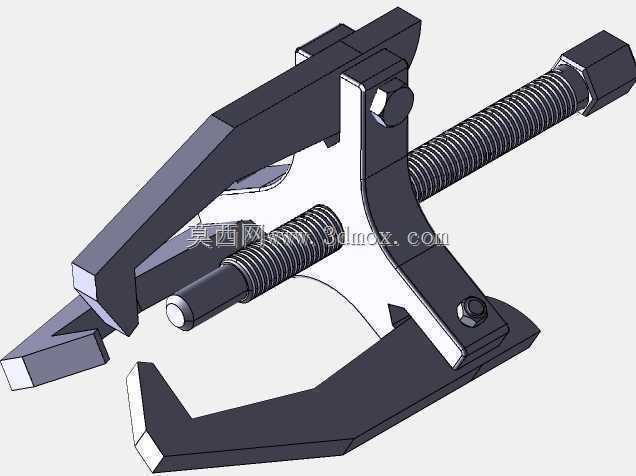

　　在设备运维、机修车间的日常作业场景里，轴承拆卸是高频出现的工序，过盈配合安装在轴端的轴承如果采用撬棍敲击、蛮力撬动的方式，很容易损伤轴颈、轴承内圈甚至相邻的密封件、壳体配合面，这款三爪式轴承拆卸工具正是针对这类作业痛点设计的手动工装。从结构设计逻辑来看，工具采用中心顶杆配合三爪联动的布局，中心螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的传力效率与自锁性能，旋转顶杆时的轴向推力可以平稳作用在轴端中心孔位置，避免顶偏造成的轴端损伤；三个卡爪采用对称均布的铰接结构，可根据待拆卸轴承的外径尺寸调整开合角度，卡爪的勾边做了加厚处理，受力时不会出现滑脱、变形的问题，卡爪与中心主体的连接位置采用内六角圆柱头螺钉锁紧，

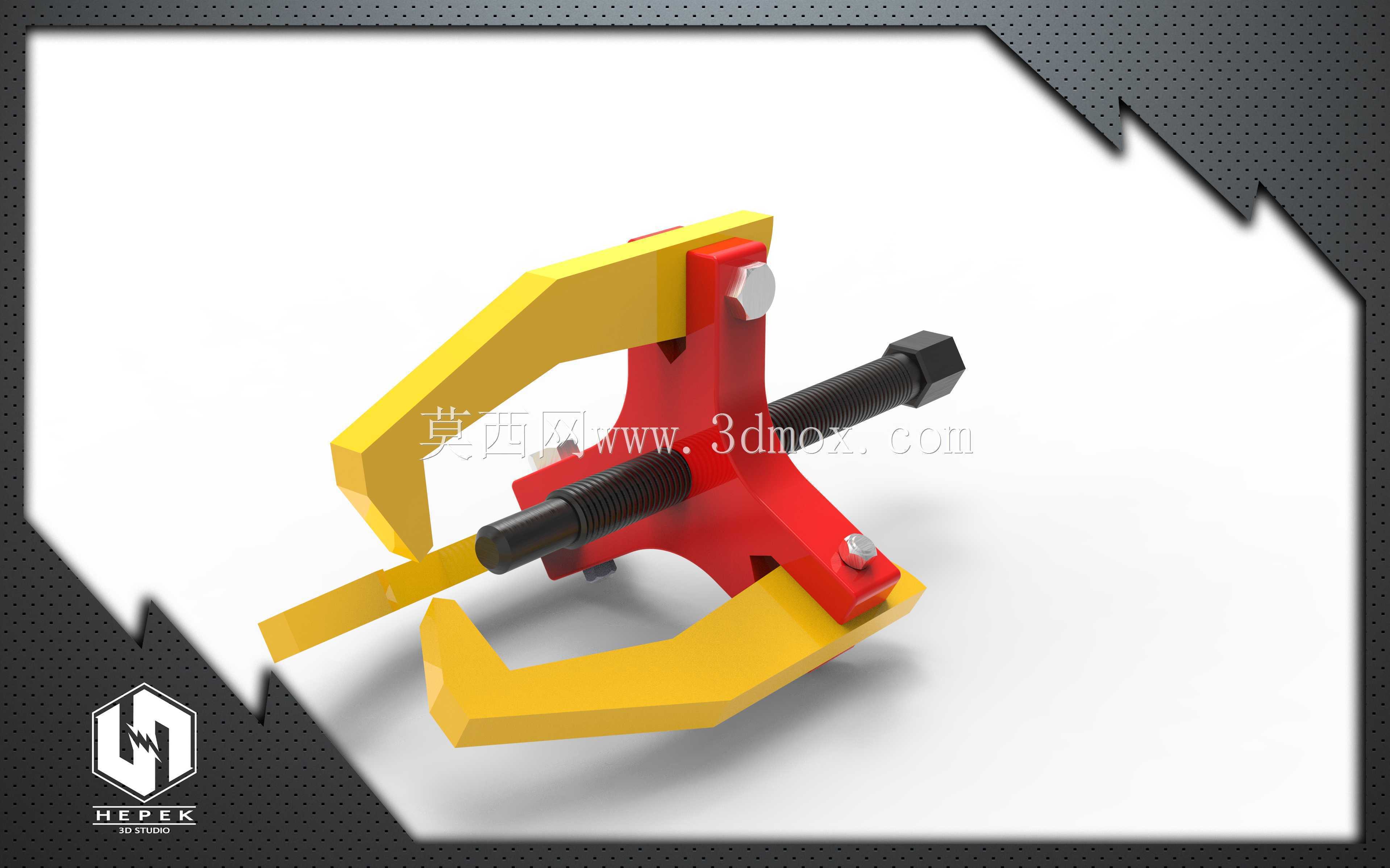

　　调整到位后可以锁死卡爪角度，作业过程中不会因为受力出现爪位偏移。从实际使用的边界尺寸来看，这款工具的卡爪最大开合行程可以覆盖常规中小型设备配套的深沟球轴承、圆锥滚子轴承拆卸需求，中心顶杆的伸出长度预留了足够的拆卸行程，不需要中途二次调整卡爪位置即可将轴承从轴段上完整拉出；主体支架采用高强度铸钢材质，表面做了醒目的色标区分，活动卡爪采用调质处理的合金结构钢，受力接触面做了倒角处理，避免卡持时刮伤轴承外圈表面。不同于液压拉马的笨重结构，这款手动三爪拆卸工具整体重量轻便，适合现场巡检、外出抢修时随身携带，不需要外接动力源即可完成作业，在电机维修、泵体维保、输送机辊筒更换这类场景下，能够大幅降低轴承拆卸的作业难度，减少零部件损伤概率。

　　设计过程中对各受力部件做了应力校核，中心螺杆的直径选型匹配了额定拆卸力下的抗弯、抗扭强度，卡爪的铰接孔位置做了镶套处理，长期反复使用也不会出现铰接孔磨损失圆的问题，三个卡爪的形位公差控制严格，同步开合时的同轴度误差控制在很小范围内，顶推过程中受力均匀，不会出现单侧受力导致的轴承卡滞、拉偏问题。工具的顶杆端头做了圆弧过渡处理，顶在轴端中心孔时可以自动找正中心，不需要人工反复对位，操作门槛较低，即使是入门级机修人员也可以快速上手完成轴承拆卸作业，相比传统的两爪拉马，三爪对称布局的受力平衡性更好，拆卸过盈量较大的轴承时也能保持稳定的拉拔力，不会出现爪部滑脱的安全隐患。
