短管转轮手枪结构三维数模

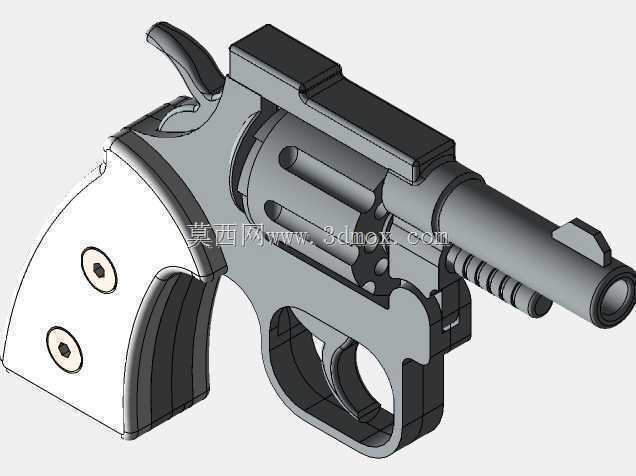

　　该三维数模完整还原了短管转轮手枪的全部分件结构，从工程视角拆解了这类手持枪械的装配逻辑与功能实现路径。在实际应用场景中，这类短管转轮结构常被用于影视道具制作、战术模拟训练教具开发，以及枪械结构原理的教学演示场景，相比长管枪械，短管设计的转轮结构更侧重便携性与近距离操作的灵活性，适配狭小空间内的持握操作需求。从功能特性来看，模型完整复现了转轮弹巢的旋转定位结构、扳机与击锤的联动传动关系，握把片与金属枪身的嵌合定位结构也做了全细节还原，弹巢的每个膛室都做了等比例的内腔建模，可直观展示弹药装填后的定位状态，枪管内的膛线结构也做了简化但符合工程逻辑的呈现，击针的击发行程、扳机的扣动行程都预留了合理的运动边界，可直接用于运动仿真演示。

　　设计思路上，整体采用分体式建模逻辑，将枪身框架、转轮弹巢、枪管组件、击发机构、握把护片分为独立的装配模块，每个模块的配合面都设置了符合机械装配公差的配合间隙，比如转轮与枪身框架的转动配合面预留了0.02mm的间隙，避免运动干涉，握把护片与金属枪身的连接采用内嵌定位销加侧面紧固螺丝的结构，还原了实枪的装配固定方式。外形尺寸方面，整体枪身长度控制在160mm区间，枪管长度约为55mm，转轮直径约38mm，握把的握持区域厚度为28mm，完全贴合成年手掌的持握尺寸边界，安装边界上，所有外露构件的棱角都做了R0.5-R1mm的倒角处理，既还原了实枪的加工工艺特征，也避免了教具使用过程中的锐边划伤风险，枪管前端的准星、

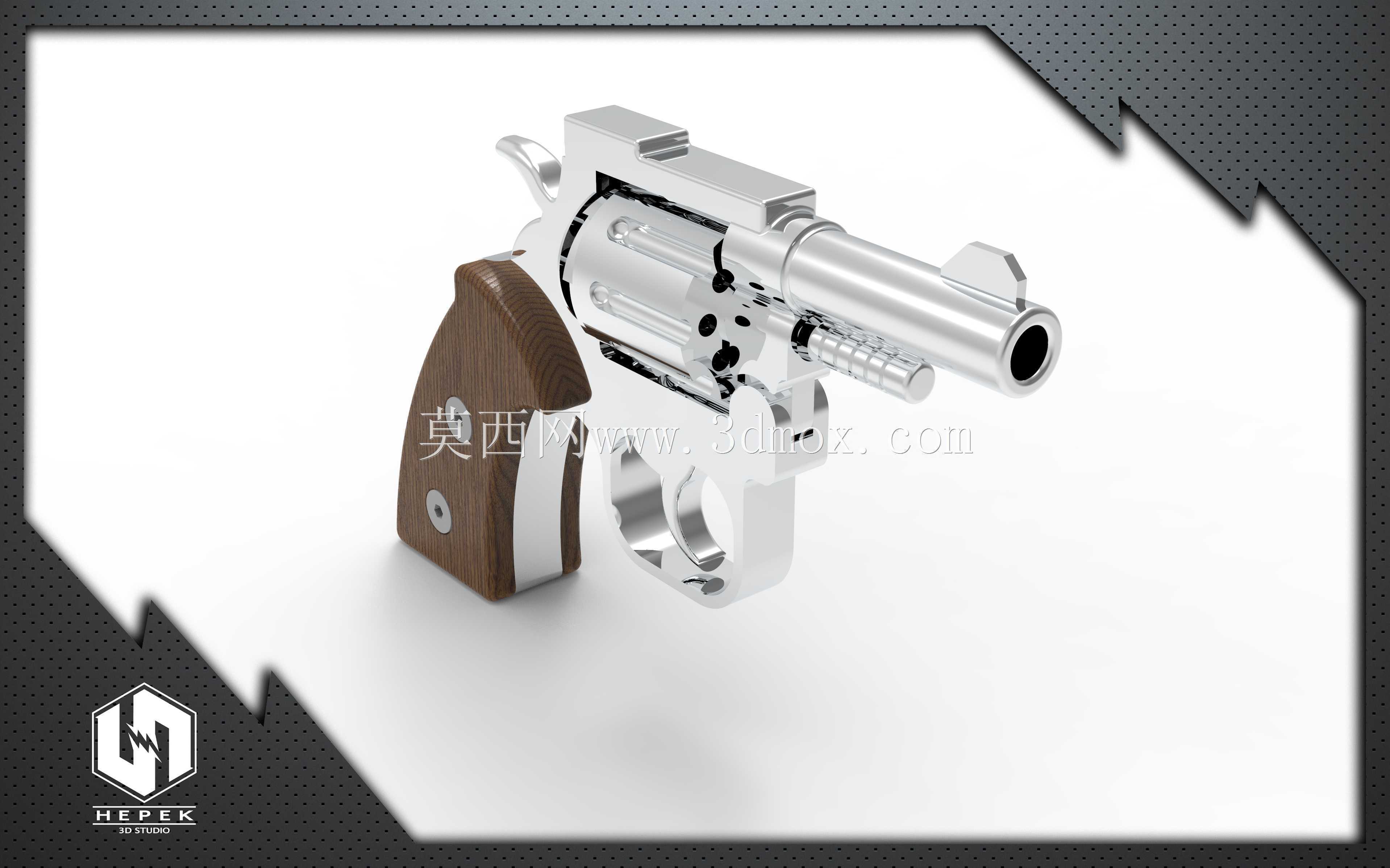

　　枪身上端的照门都做了独立分件，可单独拆解展示瞄准机构的定位逻辑，扳机护圈的内圈尺寸预留了足够的手指操作空间，扣动行程范围内无任何结构干涉。建模过程中对金属构件的不同表面处理做了结构区分，比如枪管外圆的抛光面、转轮侧面的铣削加工面、击锤表面的防滑齿槽都做了对应结构建模，木质握把的表面防滑纹理也通过曲面纹理做了还原，可直接对接渲染环节输出不同工艺效果的展示图，所有零件的建模都采用参数化特征构建，修改单个特征参数即可快速调整枪械的尺寸比例，适配不同规格的同结构枪械设计需求。
