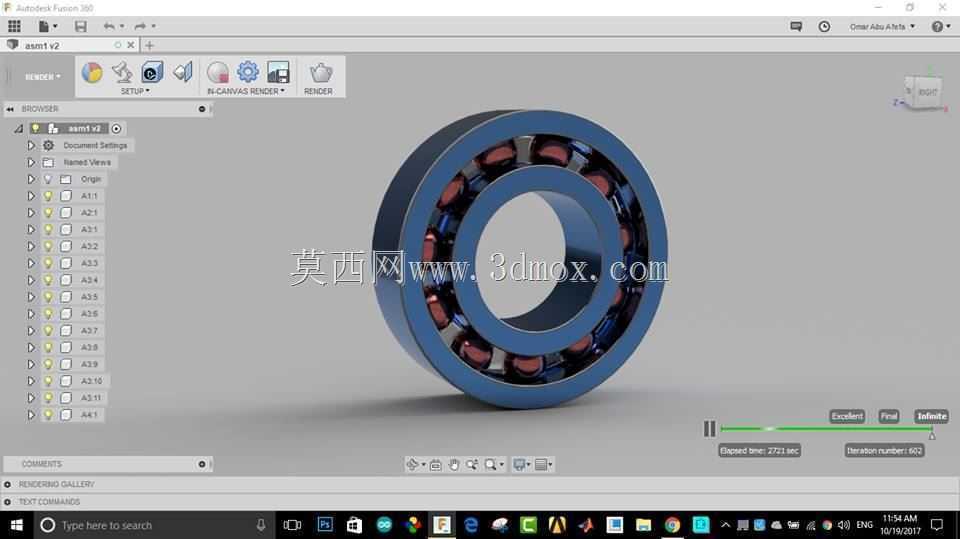

深沟球滚动轴承机械结构三维建模

　　作为旋转传动系统里的核心支撑部件，这类深沟球结构的滚动轴承，几乎覆盖了从民用家电到重型工业设备的全场景传动需求，小到台式电钻的输出轴支撑，大到冶金生产线的辊道传动、风电主轴的径向承载，都能见到同结构轴承的应用身影。在实际设备运行过程中，它的核心作用是将轴系运转时的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的功率损耗，同时约束轴系的径向与少量轴向窜动，保证旋转部件始终在设计的回转精度范围内运行，避免轴系运转时出现偏心、摆振等问题，延长整套传动机构的使用寿命。从设计逻辑来看，这套模型还原了深沟球轴承的完整配合关系：内外圈均加工有适配钢球曲率的弧形滚道，滚道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，

　　又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效；保持架采用兜孔结构均匀分隔每颗钢球，防止钢球在运转过程中相互碰撞、摩擦，同时保证所有滚动体沿滚道周向均匀分布，让承载时的受力更均衡；两侧的密封结构则是针对脂润滑场景设计，既可以阻挡外部的粉尘、切削液、水汽进入轴承内部污染润滑脂，也能防止内部润滑脂泄漏到周边的传动部件上，适配多数开式传动场景的免维护需求。在安装边界的设计考量上，这类轴承的内圈通常采用过盈配合与传动轴轴颈装配，外圈则根据应用场景选择过渡或间隙配合装入轴承座孔，装配时需要预留合适的轴向游隙，游隙过小会导致运转时温升过高、卡滞，游隙过大则会降低回转精度、增大运转振动，建模时也还原了倒角、

　　退刀槽等工艺结构，内圈的装配引导倒角可以避免压装时刮伤轴颈表面，外圈的倒角则能引导轴承顺利压入轴承座孔，不会出现卡边、配合面损伤的问题。在不同的应用场景下，这类轴承的选型需要匹配实际的载荷特性：纯径向承载的输送机辊道、普通电机输出轴场景，可以选择标准版游隙的型号；如果是存在轴向冲击载荷的减速机输入轴、离心泵轴系，则需要选择更大接触角或者加强型保持架的变体结构，而这套三维模型完整还原了各零件的配合关系，既可以作为设备选型时的结构参考，也能用于装配干涉校验、运动仿真分析，帮助结构设计人员在整机设计阶段就验证轴系与轴承座的匹配度，减少后续样机试制时的装配问题。
