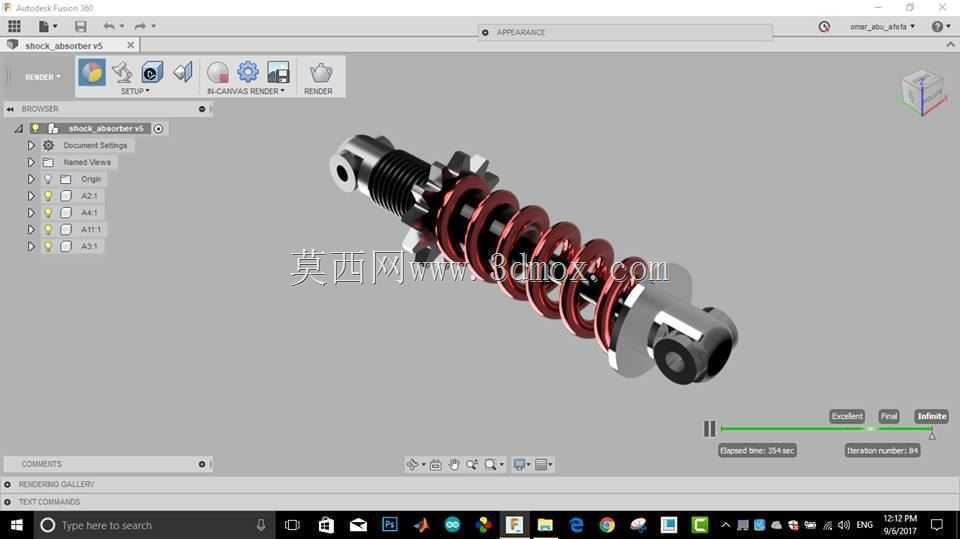

Creo3.0环境下螺旋弹簧减震器结构设计

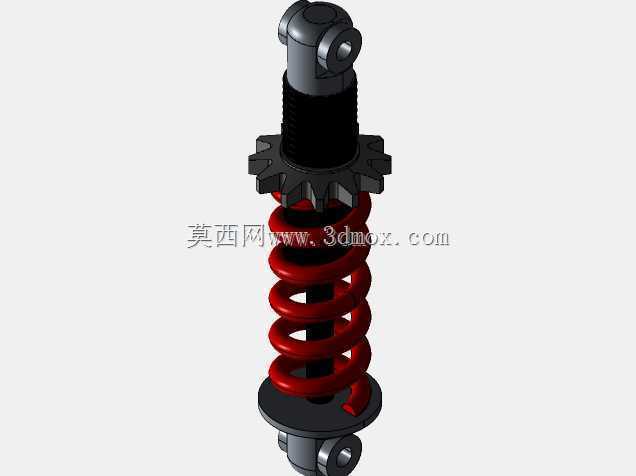

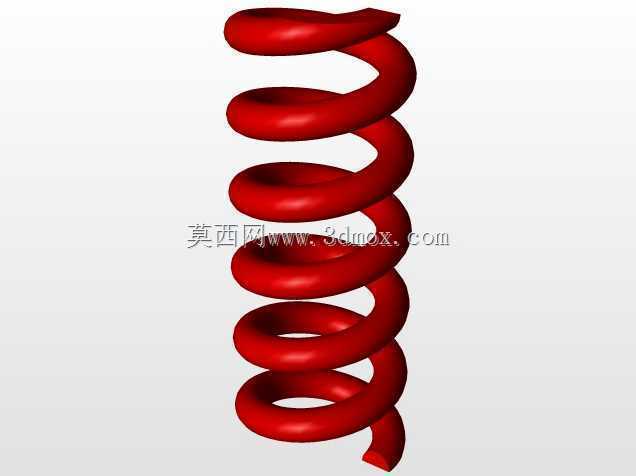

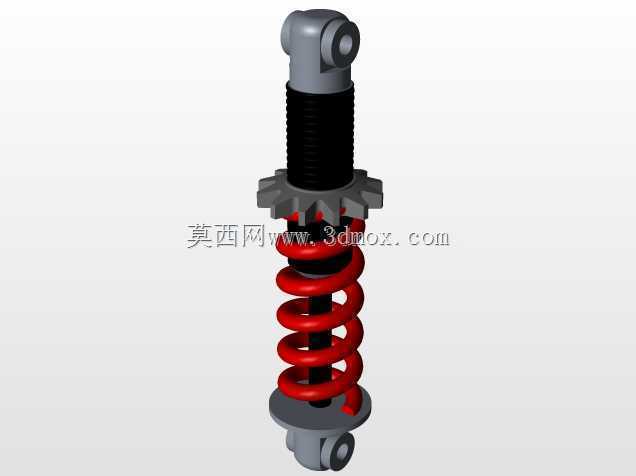

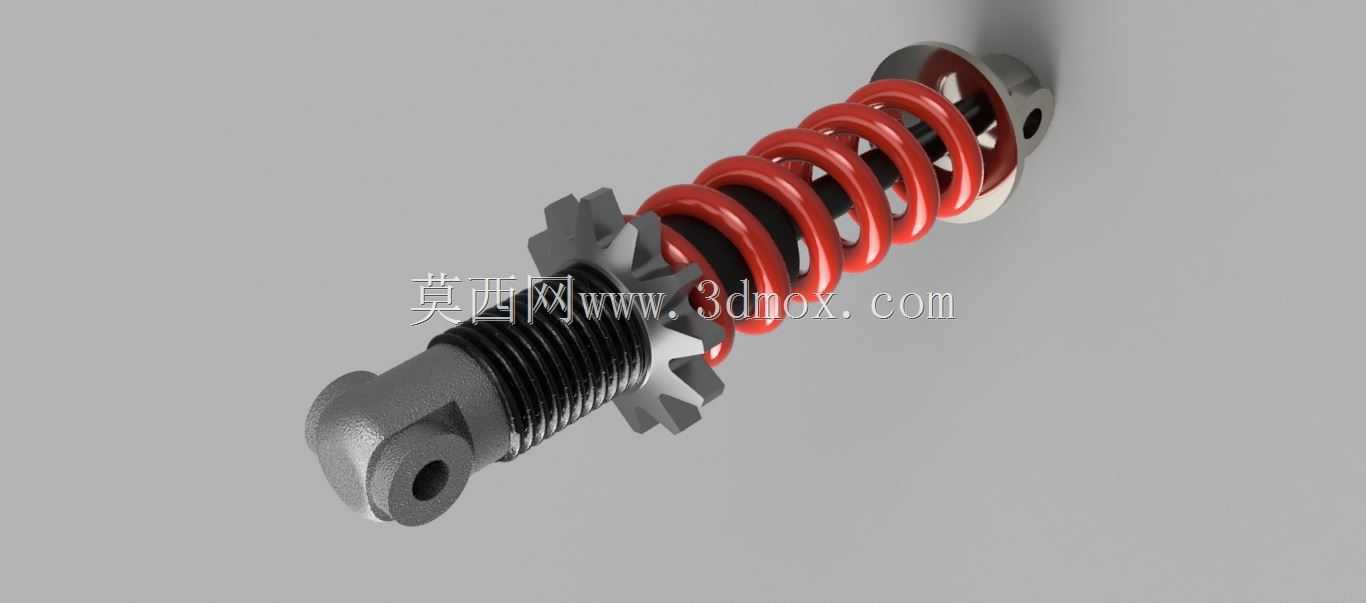

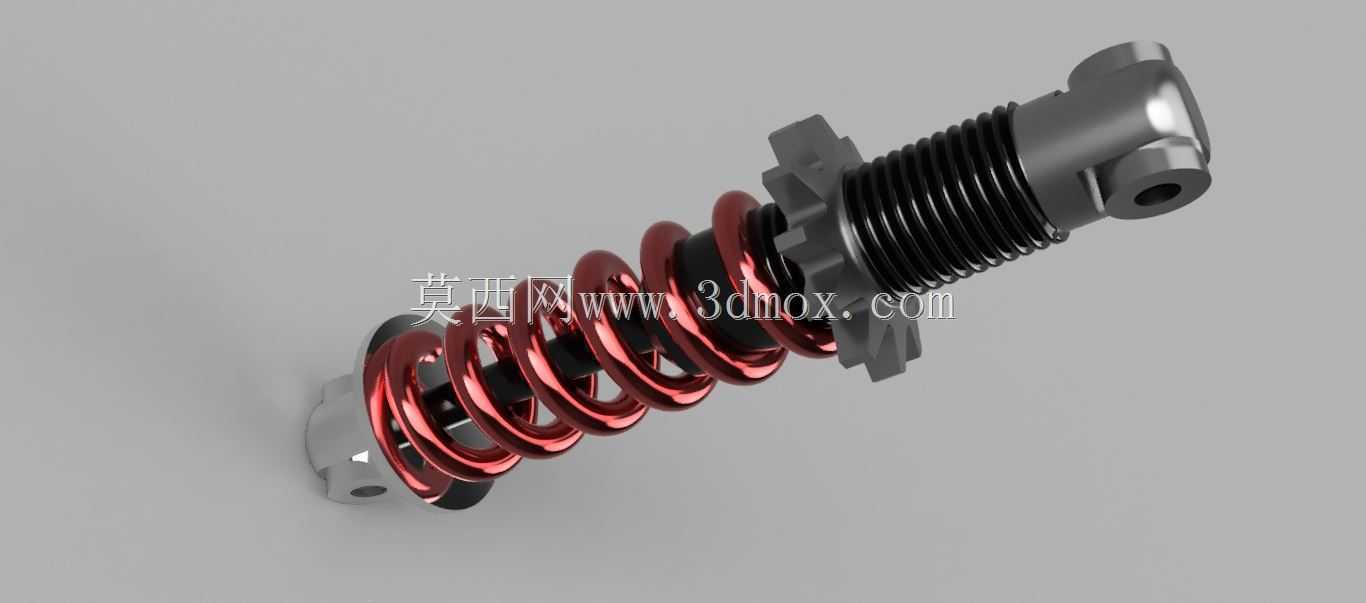

　　这类螺旋弹簧式减震器广泛应用在两轮代步车辆、小型全地形车以及轻型工业移动设备的行走悬架系统中，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免刚性碰撞对车架、承载部件造成结构性损伤，同时保证轮端与接触面的贴合度，提升行进过程的操控稳定性。从结构设计逻辑来看，该减震器采用同轴式布局，将螺旋压缩弹簧套置在阻尼杆组件外侧，两端分别设置连接吊耳结构，上端吊耳用于对接车架安装位，下端吊耳连接轮端摇臂，这种布局能最大化利用径向安装空间，避免侧向弯矩直接作用在阻尼杆密封结构上，延长密封件的使用寿命。设计过程中需要重点匹配弹簧刚度与阻尼系数的对应关系，弹簧承担主要的承载与冲击缓冲功能，阻尼杆内部的阻尼结构则负责耗散弹簧往复伸缩过程中积累的弹性势能，

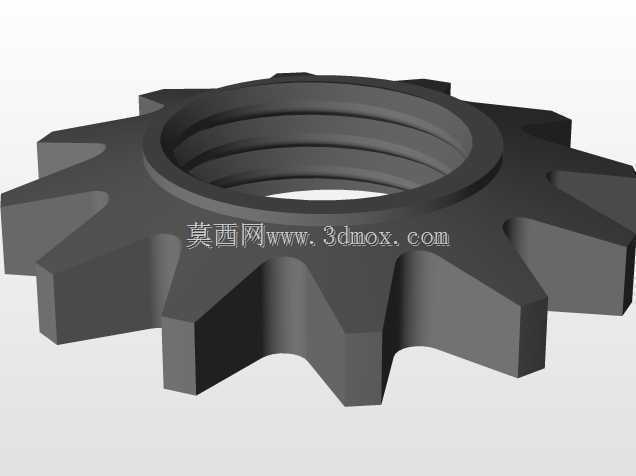

　　避免出现多余的往复弹跳，保证冲击后结构能快速回到平衡位置。在安装边界的考量上，两端吊耳的销轴孔中心距在设计初始就需要匹配对应车型的悬架行程参数，预留足够的压缩余量与拉伸余量，避免悬架运动到极限位置时减震器出现硬顶或者拉脱的问题；弹簧的外径尺寸需要避开周边的车架管线、摇臂结构，保证减震器在全行程伸缩过程中不会和周边部件发生运动干涉。阻尼杆的表面粗糙度、同轴度公差需要严格控制，避免杆体偏磨导致密封失效出现漏油问题，两端的连接衬套采用橡胶金属复合结构，既可以传递连接载荷，也能过滤一部分高频的微小振动，降低金属结构之间的敲击异响。整个结构的零件拆分遵循装配工艺性原则，弹簧预紧力通过上端的调节螺母实现调整，

　　可以根据不同的承载需求调整弹簧初始预压量，适配不同载重场景下的减震硬度需求，所有外露金属部件都做了防锈表面处理，适应户外多尘、多雨的使用环境，阻尼筒外侧设置的防尘套结构可以阻挡泥沙、灰尘附着在阻尼杆表面，避免杂质进入密封结构划伤杆体表面。
