杠杆式弹簧加载安全泄压阀结构设计

　　在承压流体输送系统、压力容器配套管路中，超压泄放是保障系统运行安全的核心环节，这类带杠杆配重结构的弹簧加载安全阀，常应用于中小口径的蒸汽管路、低压工艺流体管线、小型承压储罐的顶部或出口侧管段，当系统内部压力超过设定阈值时，阀门自动开启泄放多余介质，压力回落至安全区间后自动回座密封，避免管路超压爆裂、介质泄漏引发的生产安全事故。

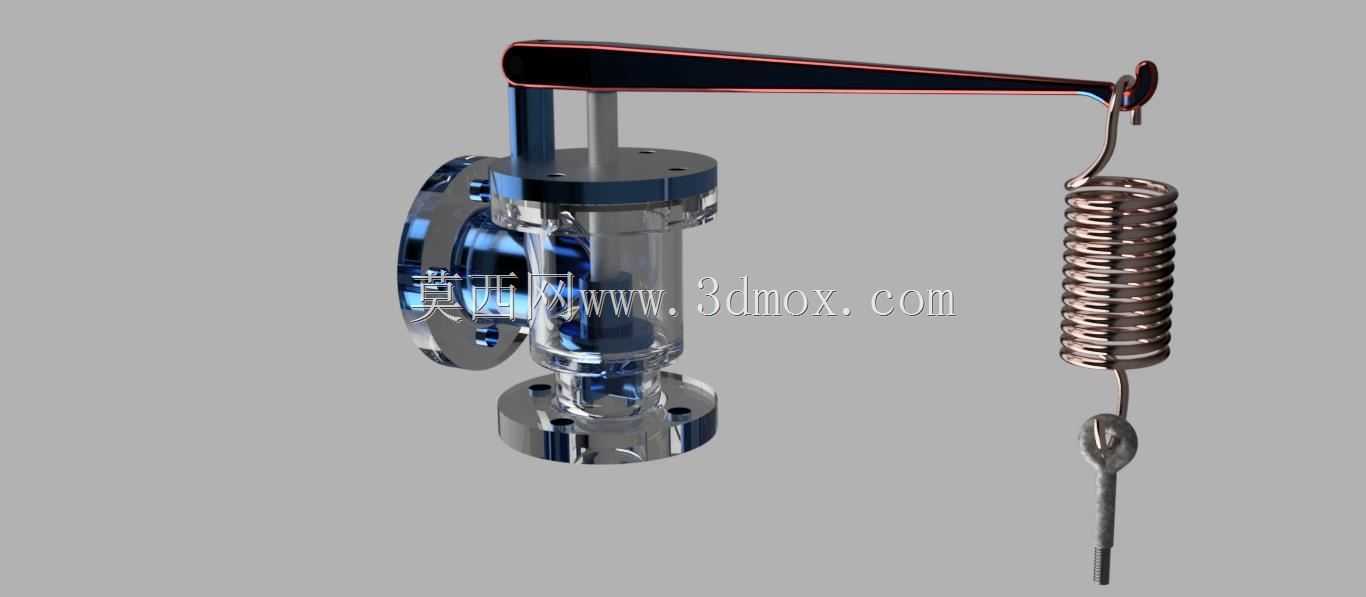

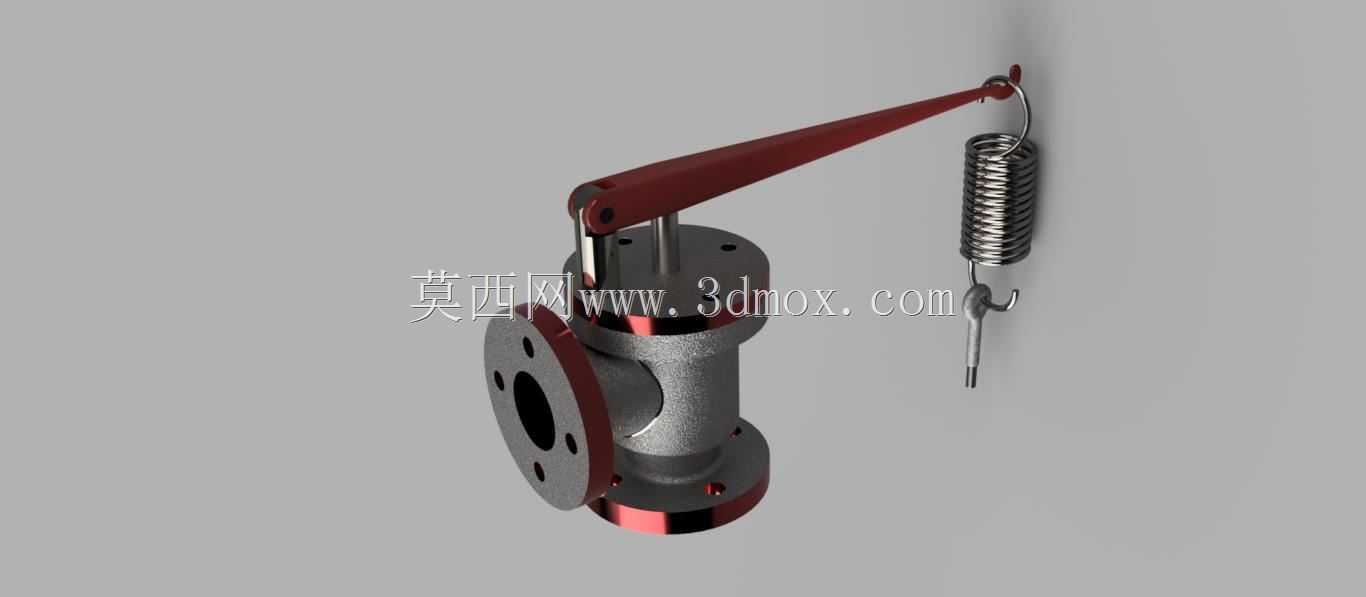

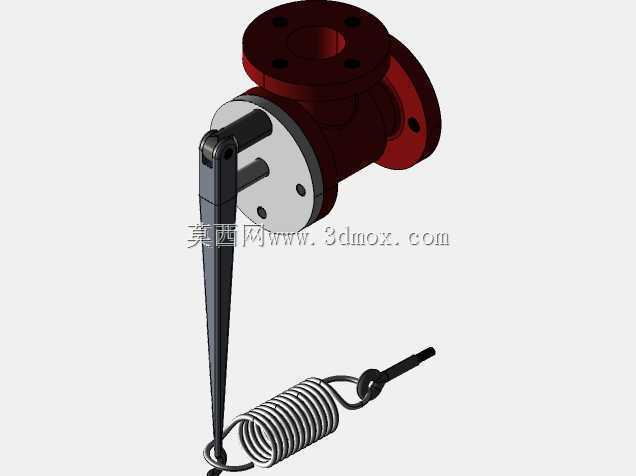

　　从结构设计逻辑来看，该阀采用法兰连接形式，阀体下部设置与管路对接的法兰安装面，法兰螺栓孔的分布圆直径、孔位尺寸匹配对应压力等级的管路法兰标准，安装时需保证阀杆垂直于水平面，确保杠杆配重的力臂作用方向与弹簧加载力、介质顶升力共线，避免偏载导致密封面偏磨、启闭压力偏差超差。阀体中部为透明可视的结构段设计，可直接观察内部阀瓣的升降状态、密封面的贴合情况，日常巡检时无需拆解即可判断阀门是否处于正常启闭状态，降低运维排查的工作量。

　　阀瓣的密封面采用堆焊硬质合金的结构设计，配合弹簧的预紧力与杠杆配重的附加载荷，实现密封副的可靠贴合，整定压力的调整可通过改变杠杆端配重的位置、调整弹簧的预压缩量实现，相比纯弹簧式安全阀，杠杆结构可放大加载力矩，在相同整定压力要求下，可选用刚度更小的弹簧，降低阀瓣启闭过程中的压力波动幅度，减少启闭时的介质冲击与密封面磨损。侧边的弹簧结构为杠杆提供复位辅助力，避免阀门全开后杠杆出现卡滞、无法及时回座的问题，阀杆与阀体导向套之间采用间隙配合，预留足够的热膨胀余量，适配高温蒸汽介质输送时的部件热变形，避免高温工况下阀杆卡涩导致阀门失效。

　　设计过程中需重点核算杠杆的力臂比、弹簧的刚度曲线与预压缩量，保证整定压力的偏差控制在标准允许范围内，同时核算阀瓣的全开行程，保证泄放面积满足系统最大超压工况下的泄放量要求，避免泄放能力不足导致系统压力持续升高。阀体的流道采用平滑过渡设计，减少介质流经阀腔时的阻力损失，降低泄放过程中的气流噪声与阀体振动，连接法兰的密封面采用突面结构，适配非金属软垫片或金属缠绕垫片，满足不同压力、温度工况下的法兰密封要求。
