星型排布径向活塞动力传输结构设计

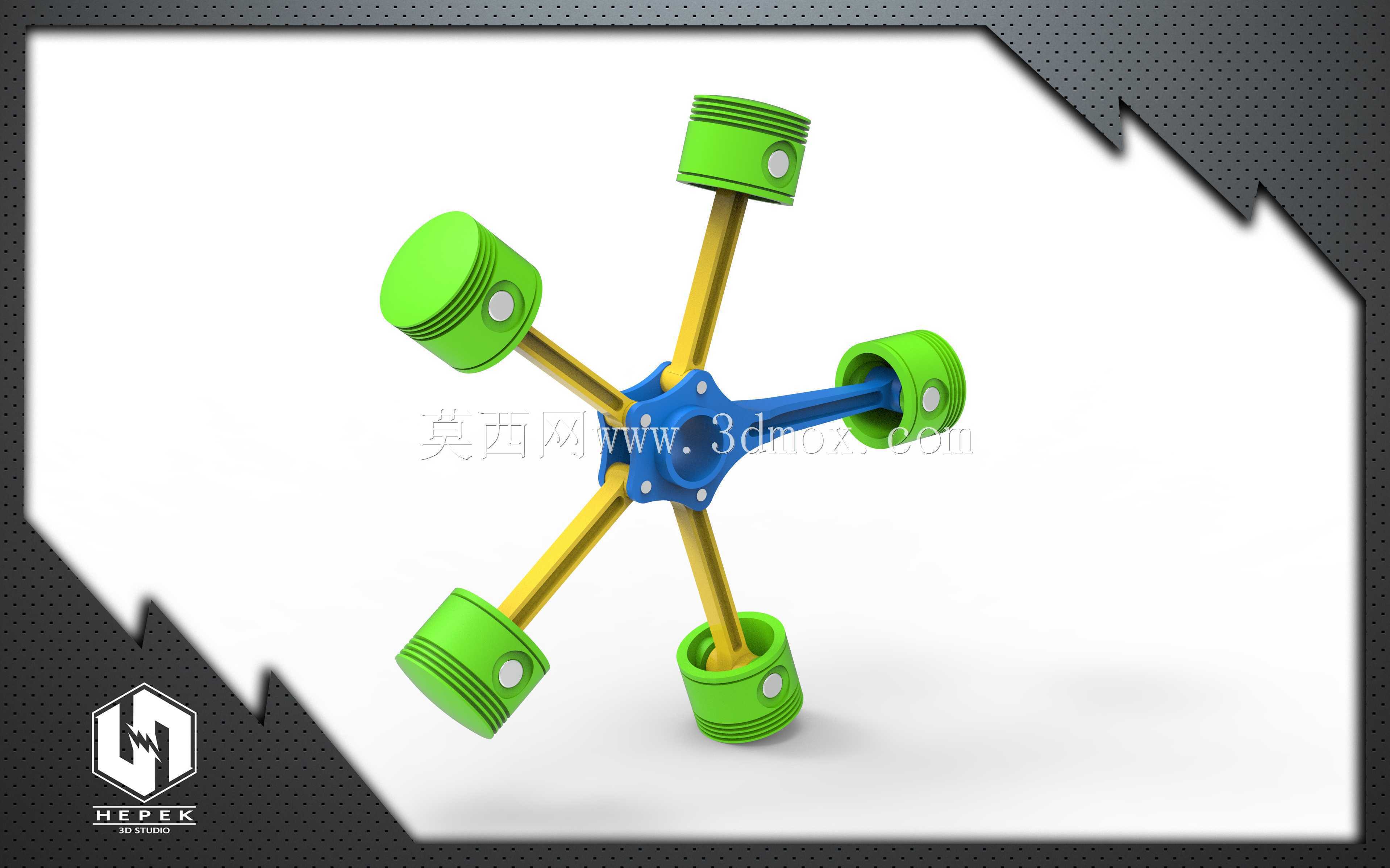

　　这类径向排布的活塞结构，最早在紧凑型航空动力单元、小型高压液压泵组上应用广泛，相比直列排布的活塞组件，它能在更小的轴向空间内集成更多做功单元，同等排量下整机轴向尺寸可缩短40%以上，非常适合对安装轴向长度有严格限制的设备场景，比如便携式液压动力站、小型航空辅助动力单元、高转速径向柱塞泵的核心做功段。从结构设计逻辑来看，这套组件采用中心星形曲柄作为动力输入输出的核心载体，五个活塞沿曲柄中心呈等角度径向均匀排布，每一组活塞通过独立的连杆与中心曲柄的偏心轴段铰接，当曲柄做连续回转运动时，会带动各连杆做平面复合运动，推动活塞在对应的缸套内做往复直线运动，反过来如果各缸腔依次通入压力介质，也能推动活塞往复运动，带动中心曲柄输出旋转扭矩，

　　两种工况下的运动传递逻辑完全可逆，这也是这类结构既能做内燃机做功单元、也能做液压泵/马达核心组件的核心原因。设计过程中首先要确认的是中心曲柄的偏心距参数，这个数值直接决定了活塞的有效行程，偏心距过大会导致连杆摆角超出合理范围，加剧活塞与缸套侧壁的偏磨，过小则会导致单缸排量不足，需要匹配更多活塞数量才能达到目标功率/流量参数，常规同规格紧凑型结构里，连杆摆角一般控制在12度到18度区间，平衡活塞侧推力与做功效率的关系。安装边界上，这类结构的径向最大尺寸由活塞处于外止点时的外缘直径决定，所有缸套的安装定位面都需要围绕曲柄中心做等分度加工，分度公差需要控制在±0.02度以内，避免各缸活塞行程出现偏差导致的运行振动，

　　中心曲柄的两端支撑轴承需要保留足够的轴向定位台阶，避免高速回转时出现轴向窜动。活塞与连杆的铰接采用浮动销设计，销孔与活塞销的配合选用过渡配合，表面做渗碳硬化处理，降低往复运动过程中的接触磨损，活塞环槽的尺寸需要匹配对应工况的密封环，若是液压工况需要搭配耐磨填充聚四氟乙烯密封环，若是内燃工况则需要搭配气环与油环的组合结构。中心星形曲柄的五个铰接轴颈需要做等相位加工，每个轴颈的相位差保持72度均匀分布，保证各活塞的运动相位依次错开，运行时的往复惯性力可以在径向方向上相互抵消大半，大幅降低整机运行时的振动水平，不需要额外加装大质量的平衡块就能实现较高的运行平稳性，这也是径向活塞结构相比直列结构的核心优势之一。实际选型应用时，

　　需要根据目标工况的额定转速、输出扭矩或者额定压力，调整活塞直径、连杆长度、曲柄偏心距的参数匹配关系，高转速工况下需要适当降低活塞行程，减小往复运动件的质量，降低惯性力带来的冲击；高压力工况则需要适当加大连杆直径与曲柄轴颈的直径，提升结构的承载能力，避免高压下连杆失稳或者轴颈变形。
