拉杆式双作用气动执行气缸结构

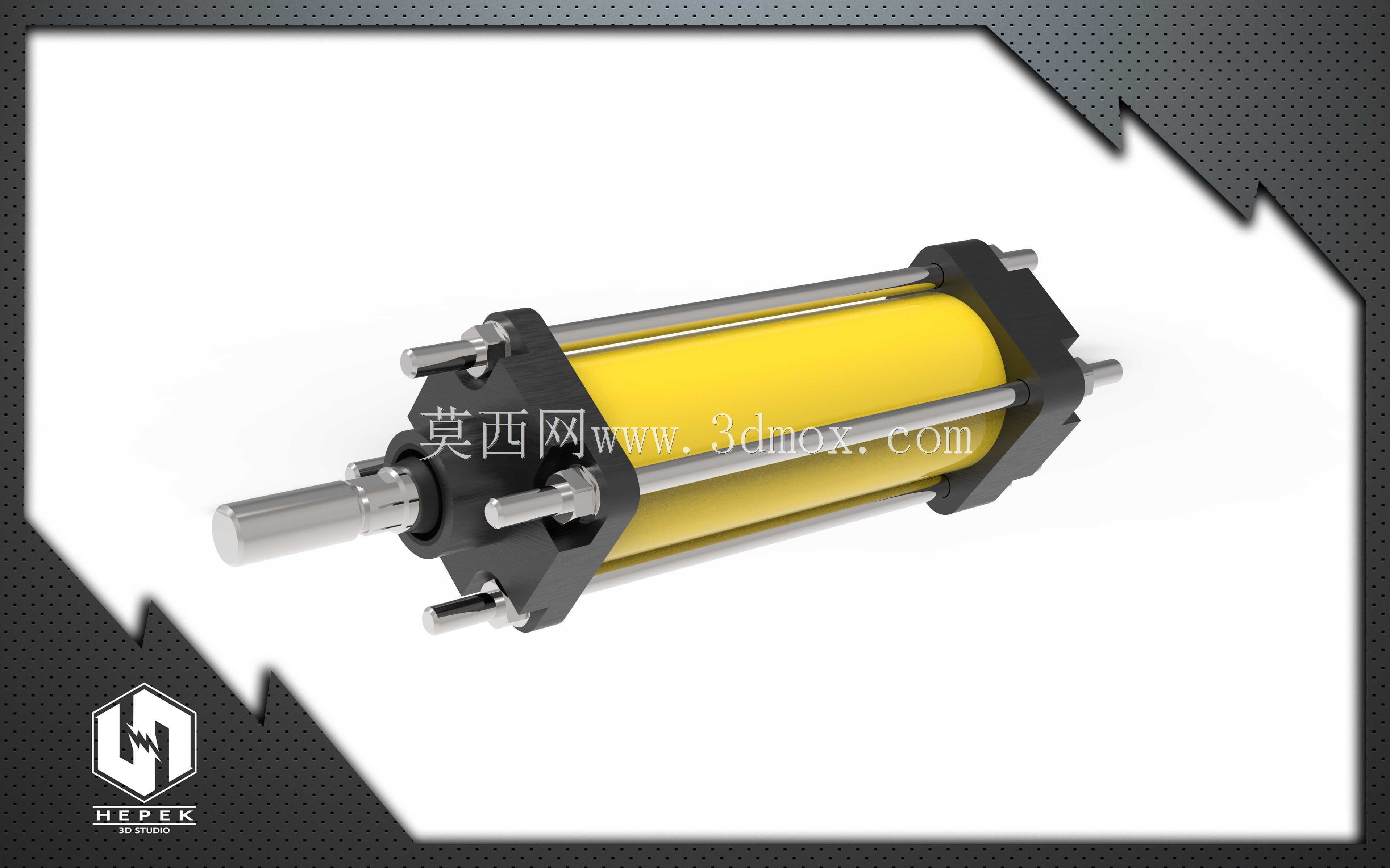

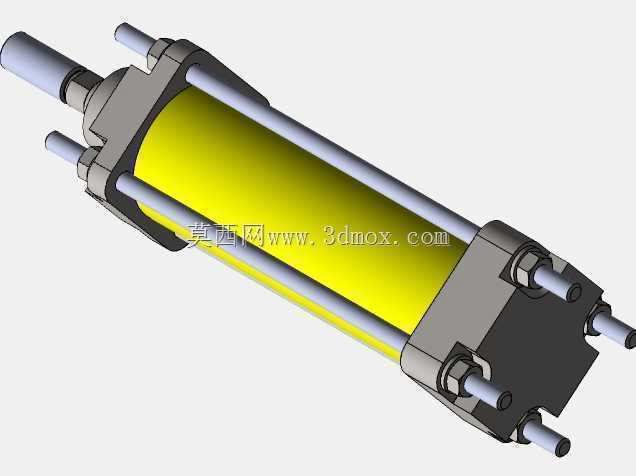

　　这款拉杆式气动执行元件，是气动系统里最常见的直线动力输出部件，在轻工包装、自动化装配、机床上下料、工装夹具夹紧这类场景里应用极广，但凡需要短行程直线往复推压动作的工位，基本都能见到这类结构的身影。从结构设计来看，它采用四根对称布置的金属拉杆将前后端盖与缸筒拉紧锁定，这种结构的优势在于缸筒加工难度低，端盖密封压紧力可通过拉杆螺母均匀调节，后期拆解维护更换密封件也十分便捷，相比铆接或滚压封装的气缸，维修成本更低，适合工业现场长期高频使用的工况。缸筒部分采用硬质阳极氧化的铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，能大幅降低活塞密封圈的滑动磨损，延长元件使用寿命，外部的亮黄色涂装是工业气动元件常用的辨识度涂层，

　　方便车间现场管线排布时快速识别气路元件。活塞杆采用调质镀铬处理，表面硬度达到HRC60以上，外露部分的镀层厚度不小于20μm，能抵御车间常见的切削液、水汽腐蚀，同时降低杆端与导向套之间的摩擦阻力。前后端盖都集成了进气缓冲结构，当活塞运行到行程末端时，端盖内的缓冲柱塞会提前封闭主排气通道，让残留气体通过节流小孔缓慢排出，避免活塞刚性撞击端盖产生噪音与结构冲击，缓冲力度可通过端盖上的调节螺钉根据实际负载工况调整。从安装边界来看，两端的活塞杆伸出端都预留了标准外螺纹接口，可直接连接浮动接头、鱼眼接头或者负载推板，端盖上的安装孔位符合ISO15552通用安装标准，可直接匹配标准脚架、法兰、耳轴等安装附件，不需要额外做转接板加工，

　　能大幅缩短设备设计的选型周期。设计这类气缸模型时，需要重点关注拉杆的受力均匀性，建模时要保证四根拉杆的位置度公差，避免装配后端盖偏斜导致活塞卡滞；活塞上的双向密封圈沟槽尺寸要严格对应密封件样本的标注尺寸，沟槽的倒角与表面粗糙度要符合密封件安装要求，避免装配时切损密封圈导致内泄漏；导向套部分要预留足够的支撑长度，保证活塞杆伸出最大行程时的径向支撑刚度，避免活塞杆受侧向力弯曲。在实际设备选型应用中，这类气缸的输出力可根据缸径与工作气压直接计算，0.5MPa工作压力下，每100mm缸径可输出接近4000N的理论推力，足够应对绝大多数工装夹紧、工件推料、工位升降的动力需求，相比液压执行元件，它的动作响应速度更快，介质取排方便，不会出现油液污染工件的问题，在电子装配、食品包装这类对洁净度有要求的场景里适配性更强。
