三角支架式三滑轮导向张紧组件结构

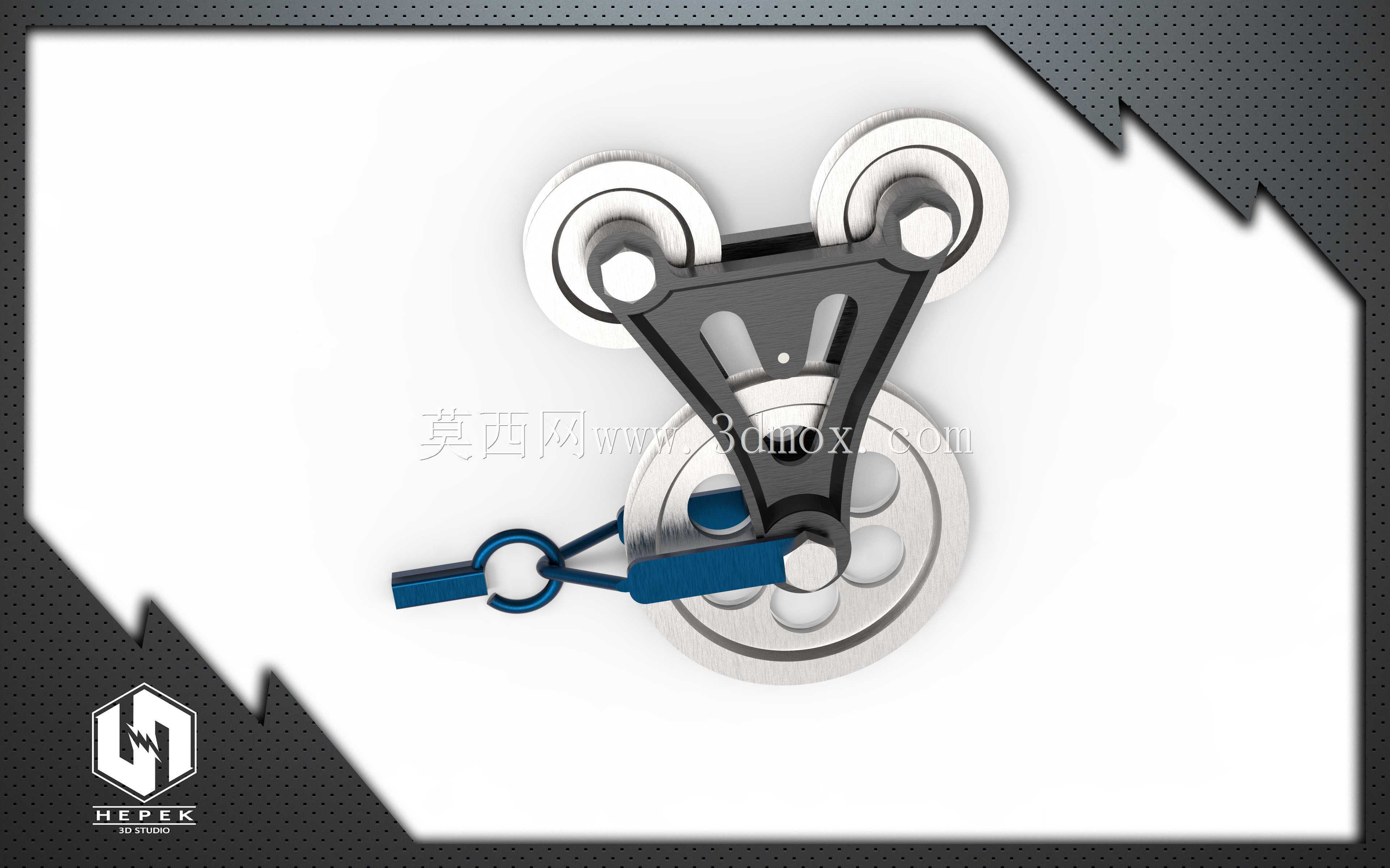

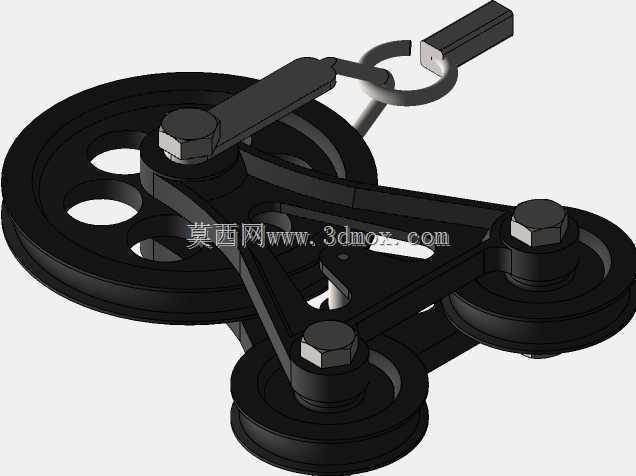

　　这类三滑轮组合构件常被用在轻载绳索传动、小型起重导向、线缆敷设张紧的场景里，区别于单滑轮仅能改变力的方向，三滑轮的排布可以在有限安装空间内实现绳索的多次折返，既可以调整传动比，也能通过多轮包角提升绳索与轮槽的摩擦力，避免重载下出现打滑脱槽的问题。从结构设计来看，主体采用三角式冲压支架作为承载基体，三角构型的力学特性可以让三个滑轮的安装轴受力更均匀，支架上开设的减重孔并非随意设置，是在通过有限元校核应力分布后，去除非承载区域的材料，在保证整体刚性的前提下降低构件自重，适配对安装负载有要求的移动设备场景。上方两个定滑轮同轴度公差控制在0.02mm以内，安装时通过台阶轴定位，避免轮体转动时出现偏摆磨损绳索，

　　下方的动滑轮通过铰接销轴与支架连接，配合侧边的快挂式连接耳，可以快速与张紧调节端或者负载端对接，轮槽的圆弧半径比适配绳索半径大0.5mm，既可以保证绳索完全嵌入槽内，也不会因为间隙过大导致绳索在槽内窜动。安装边界方面，整体构件的外接矩形轮廓控制在120mm*100mm范围内，三个安装轴的孔位间距按照等距三角排布，安装时不需要额外制作复杂的转接座，直接通过螺栓穿过支架端部的安装孔即可固定在设备机架上，轮体边缘与支架侧边预留3mm的安全间隙，避免绳索在偏角过大时与支架发生摩擦。实际使用中，这类滑轮组可以适配直径3-5mm的钢丝绳或者尼龙绳，单组额定承载可以达到80kg，在小型吊装设备、自动化生产线的物料牵引、

　　户外帐篷的拉索张紧结构里都能见到同类设计，建模时轮体内部的轴承安装位、轴用挡圈槽都做了完整还原，装配时可以直接参照模型的配合公差选装标准件，不需要再二次校核安装尺寸。侧边的连接挂环采用带防脱卡扣的结构，绳索穿入后卡扣自动复位，避免作业过程中绳索从挂环处脱出，支架表面做了发黑防锈处理，在湿度较高的车间环境下使用也不会轻易出现锈蚀卡滞的问题，轮体采用POM材质注塑成型，自润滑特性可以减少转动时的摩擦阻力，不需要频繁加注润滑脂维护。
