三杯式户外气象监测风速传感装置

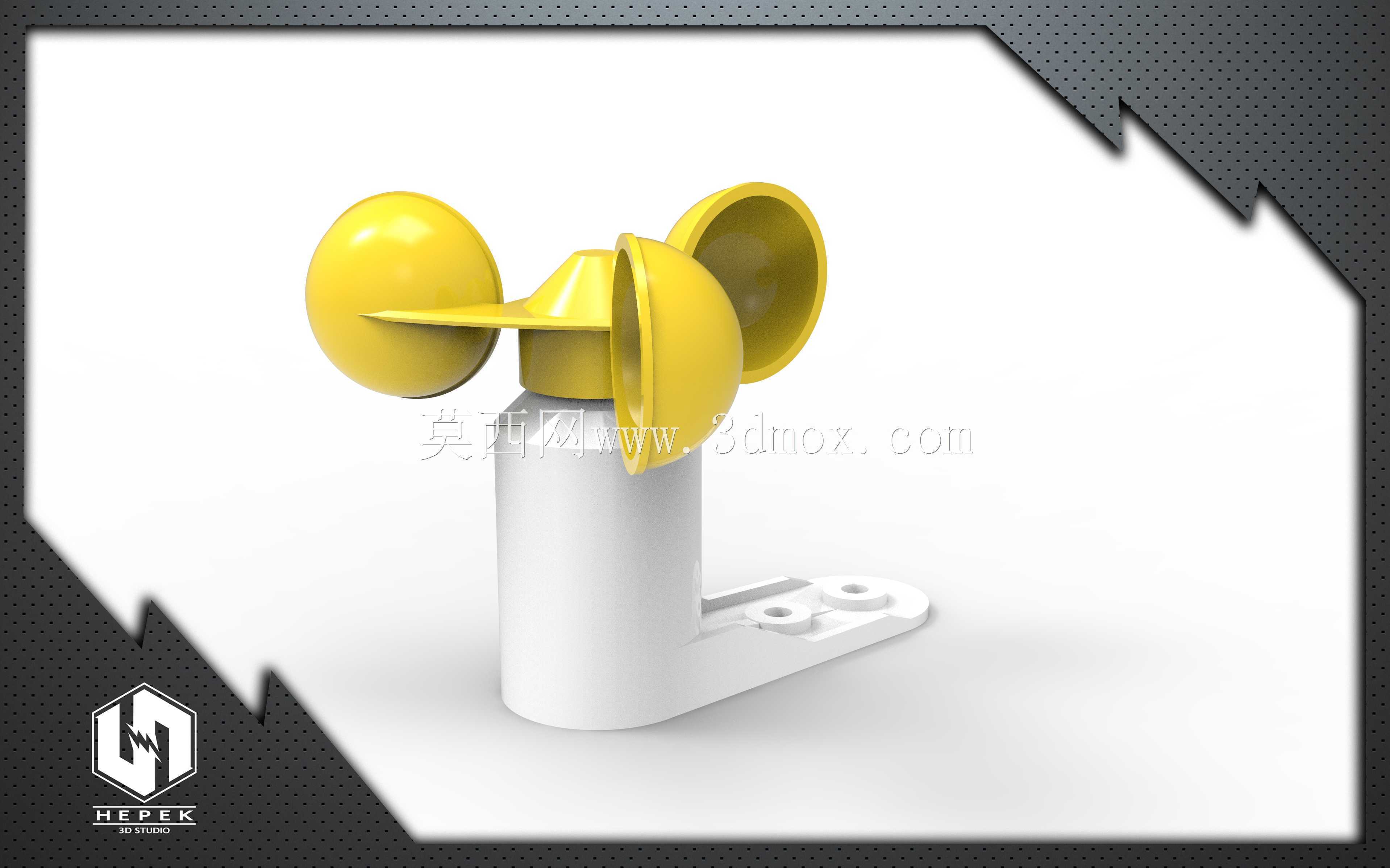

　　这款三杯式风速检测装置，核心应用场景覆盖户外气象站、塔吊作业安全监测、光伏电站环境巡检、农业大棚通风管控、风力发电机组前端测风等多个工程领域，主要用于实时采集所在点位的实时风速数据，为设备运行安全管控、环境参数记录提供可靠的前端数据支撑。从结构设计逻辑来看，装置采用经典的三杯回转感应结构，三个半球形风杯沿回转中心呈120度均匀分布，这种布局可以最大程度降低不同风向带来的测量误差，无论风从哪个水平方向吹来，都能在风杯凹面形成稳定的风压差，带动回转组件平稳转动，避免了单杯或双杯结构存在的启动死区问题，低风速下的启动灵敏度表现更稳定。风杯组件采用亮黄色工程塑料材质，一方面是工程塑料本身自重较轻，能降低转动惯量，提升微风状态下的响应速度，

　　另一方面高饱和度的黄色在户外复杂环境下辨识度更高，便于日常巡检时快速识别设备状态，同时材质本身具备耐紫外线、抗雨水腐蚀的特性，适配户外长期露天使用的工况。装置的主体支撑段采用白色柱状壳体结构，内部预留了足够的空间容纳转速采集模块、信号处理电路以及接线端子，壳体底部延伸出L型安装支架，支架上预制了两个同轴安装孔，安装时可以通过膨胀螺栓或者U型卡箍直接固定在气象站立杆、塔吊标准节、光伏支架等竖向构件上，安装孔的间距经过匹配设计，能适配市面上多数常规规格的户外安装支架，不需要额外定制转接件。设计过程中充分考虑了户外使用的防护需求，风杯与主体壳体的衔接处采用了嵌套式防水结构，能避免雨水顺着转轴渗入壳体内部损坏电路元件，

　　回转转轴部位采用低摩擦系数的耐磨衬套，长期转动下的磨损量更小，能有效延长设备的维护周期。从安装边界来看，装置整体竖向高度控制在常规户外传感设备的适配范围内，安装时需要保证风杯回转半径内无遮挡物，预留足够的转动空间，避免周边构件阻挡气流影响测量精度，同时安装位置需要避开局部涡流区域，比如建筑边角、大型设备的通风口附近，保证采集到的风速数据能代表所在区域的真实风况。风杯的曲面弧度经过反复调校，在保证结构强度的前提下，尽可能降低风阻带来的转速损耗，让转速与实际风速的线性对应关系更稳定，后端采集模块可以直接通过采集转轴的转动频率换算出实时风速值，不需要额外做复杂的非线性补偿，降低了后端信号处理的难度。
