扭矩设定角规装配结构三维设计

　　在汽车总装线动力总成合装工位、风电塔筒螺栓预紧作业、重型工程机械液压管路连接这类对螺栓拧紧转角有明确量化要求的场景里，扭矩设定角规是一线装配人员、设备维保人员离不开的辅助测量工具，它的核心作用是在扭矩扳手完成初始预紧后，精准控制螺栓后续的旋转角度，以此实现螺栓塑性变形区的精准预紧，避免欠拧导致的连接松脱、过拧导致的螺栓断裂或螺纹滑牙问题。

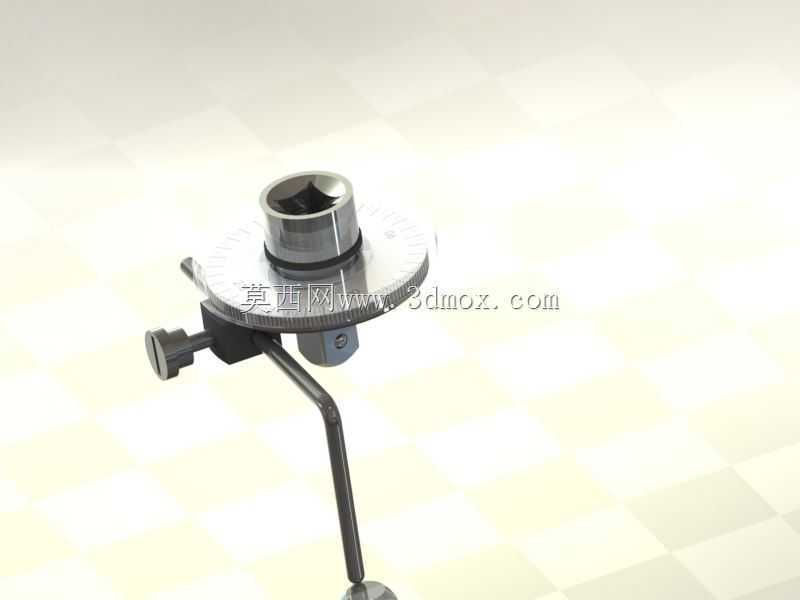

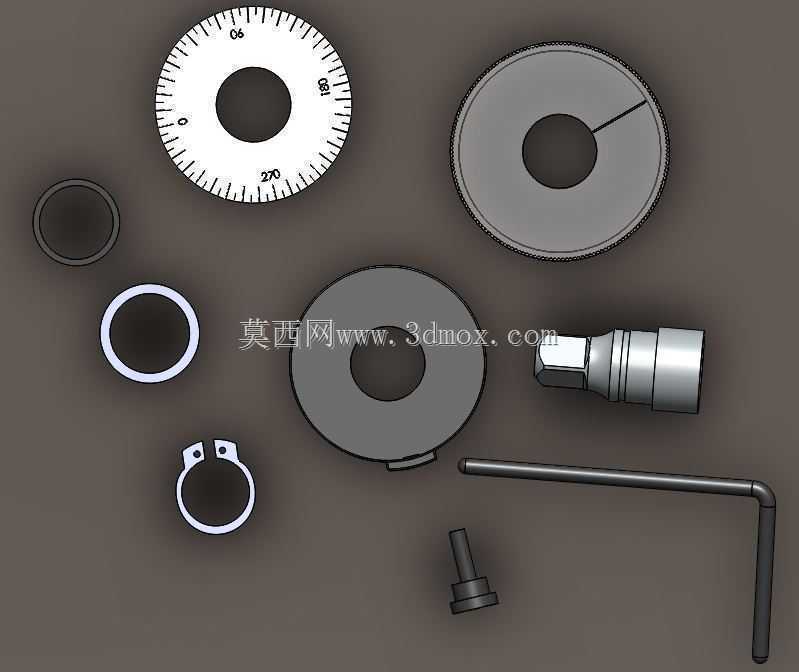

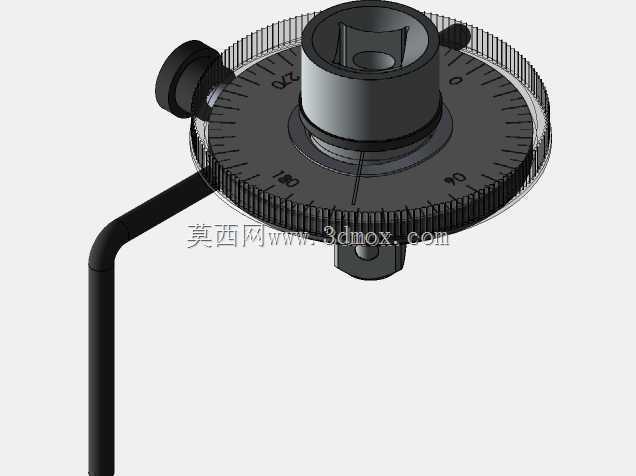

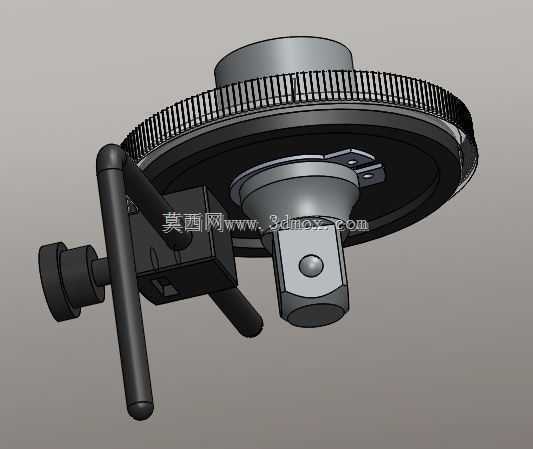

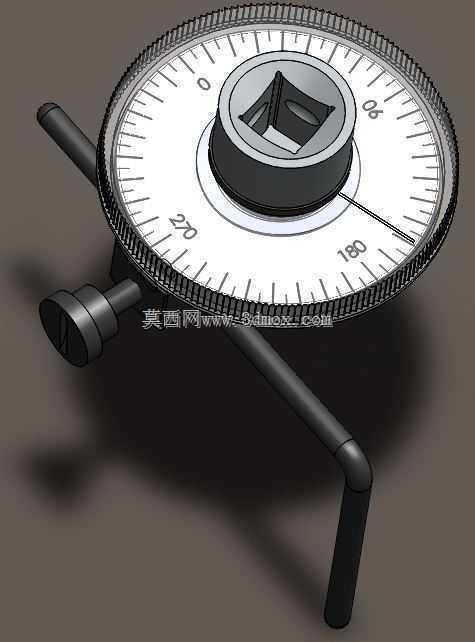

　　这款角规的整体结构围绕套筒对接、角度读取、固定支撑三个核心功能模块展开设计，主体的刻度盘采用环形薄壁结构，外圆周蚀刻360度整周刻度，刻度线做了粗细区分，整十度位置标注清晰数值，方便作业时快速读取转角数值，刻度盘中心的内六角对接孔采用标准套筒接口尺寸，可直接适配市面主流1/2、3/8方驱的扭矩扳手与套筒，无需额外转接件，减少装配累计误差。刻度盘侧边设置的锁紧旋钮采用滚花防滑结构，旋钮内部的顶紧块采用硬质合金材质，锁紧时不会划伤方驱表面，同时可保证角规与套筒同步旋转，避免相对滑动带来的角度偏差。

　　配套的支撑杆采用可弯折定型的金属鹅颈管结构，长度可根据作业空间灵活调整，末端的磁吸底座可吸附在工件相邻的平整金属表面，为刻度盘提供稳定的固定基准，作业时无需额外人员辅助固定，单人即可完成扭矩加转角的完整拧紧流程。设计过程中充分考虑了不同作业场景的安装边界，整体径向最大尺寸控制在80mm以内，轴向厚度不超过25mm，可在发动机缸盖螺栓、轮毂轴承固定螺栓这类周边空间局促的工位正常使用，不会与周边管线、零部件发生干涉。刻度盘表面采用哑光镀铬处理，避免车间强光下的反光问题，作业人员从任意操作角度都能清晰读取刻度数值，锁紧旋钮的操作力矩经过反复校核，单手即可完成锁紧与释放操作，不会因为旋钮过紧增加操作负担，也不会因为锁紧力不足导致作业过程中基准偏移。鹅颈管的弯折阻尼经过匹配，调整到任意角度后都能保持稳定支撑，不会因为刻度盘自重出现下垂偏移，保证角度测量的基准始终与螺栓轴线保持垂直，减少读数误差。
