弹性柱销联轴器装配结构三维设计

　　这类柱销式联轴器常应用在中小功率的传动链路中，覆盖风机、水泵、轻工输送线等常规工业场景，核心作用是连接两根独立轴系，补偿安装过程中产生的径向、角向与轴向偏差，同时在传动过载时通过柱销的剪切破坏保护后端动力设备与执行端结构，避免核心部件受冲击载荷损坏。设计过程中优先匹配常规轴系的安装公差，两端轴孔采用基孔制公差配合，适配常用的过渡配合安装要求，柱销沿法兰端面圆周均布，每处柱销配套弹性缓冲套，既保证扭矩传递的刚性，又能吸收传动过程中的小幅振动，降低轴系运行的共振风险。整体结构采用对称式布局，两个半联轴器外形尺寸完全一致，法兰端面的柱销孔位置度公差控制在0.02mm以内，保证装配时柱销可顺利穿入，无卡滞问题；

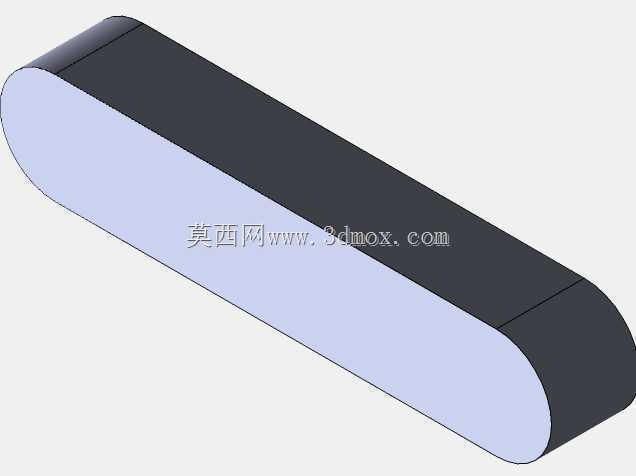

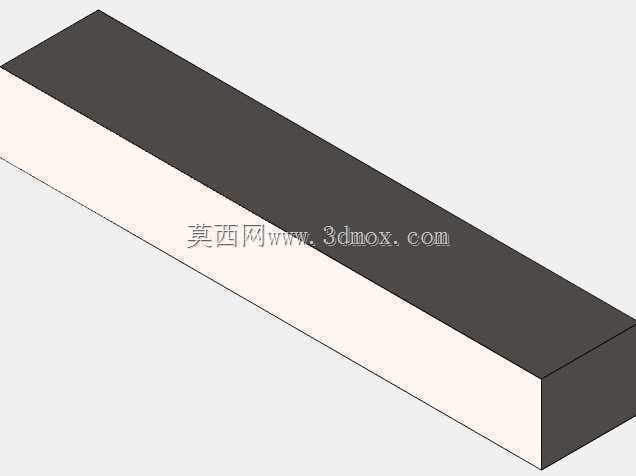

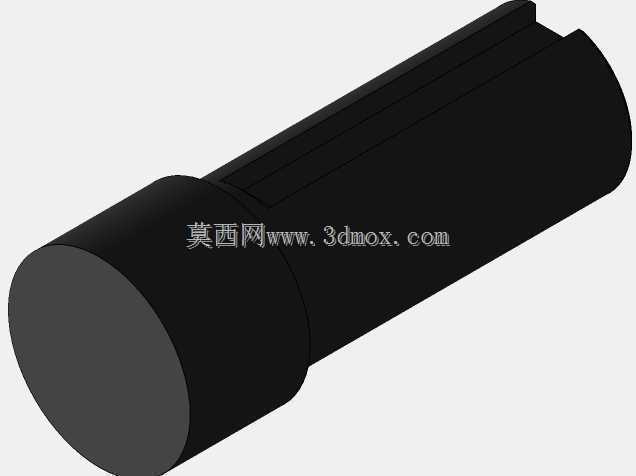

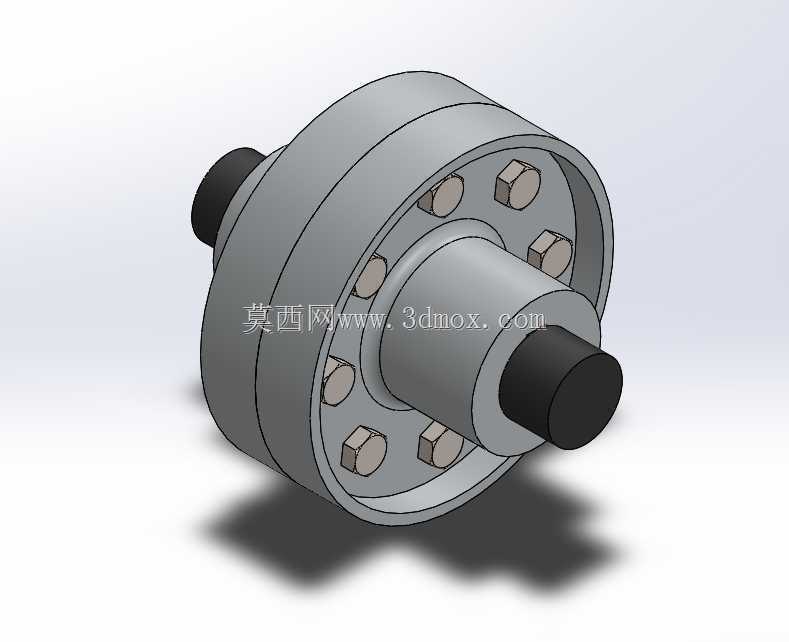

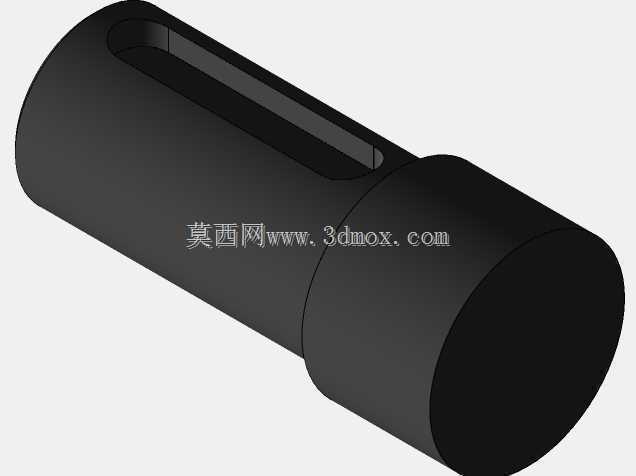

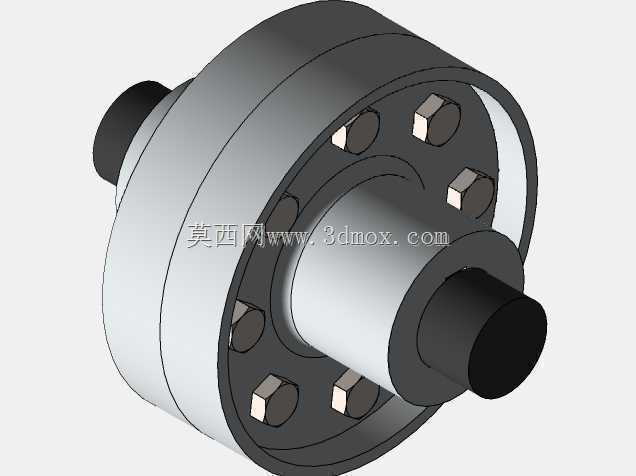

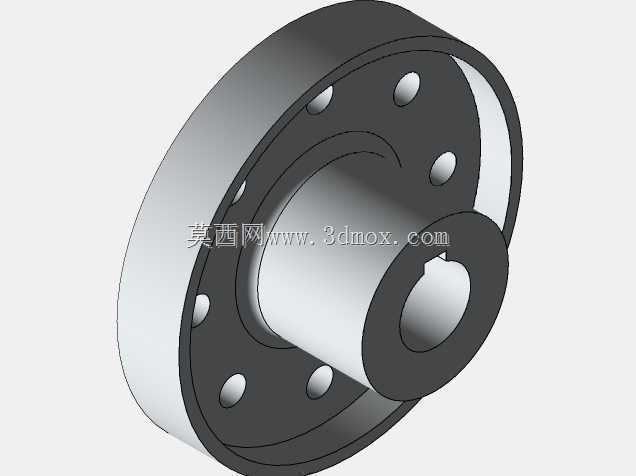

　　两端轴伸长度根据常规电机输出轴、负载输入轴的标准长度设计，预留足够的轴向锁紧空间，可适配轴端挡圈、紧定螺钉两种常见的轴向固定方式。建模过程中先完成单个半联轴器的结构绘制，以轴孔中心为装配基准，对齐两个半联轴器的端面贴合面，再逐一装配柱销、缓冲套与锁紧螺母，所有配合面均按照实际装配关系添加约束，还原真实的装配间隙与配合状态。法兰外圆做了倒角处理，避免装配过程中锐边划伤操作人员，柱销端部的六角头采用标准紧固件尺寸，可直接匹配常规扳手完成拆装，后期维护时无需专用工装即可快速更换磨损的柱销缓冲件。这类结构的安装边界要求不高，轴系对中偏差允许范围比刚性联轴器高30%左右，适合现场安装精度有限的中小型设备场景，传动过程中无相对滑动，

　　传动效率稳定，日常维护仅需定期检查柱销缓冲套的磨损状态即可，运维成本较低。建模时还原了所有零件的细节特征，包括柱销的螺纹段、法兰端面的沉孔、轴孔的倒角，装配后整体转动无干涉，可直接用于装配教学、结构选型参考，也可导入工程图模块直接生成生产加工图纸。
