L型支座带轴类装配工装组件

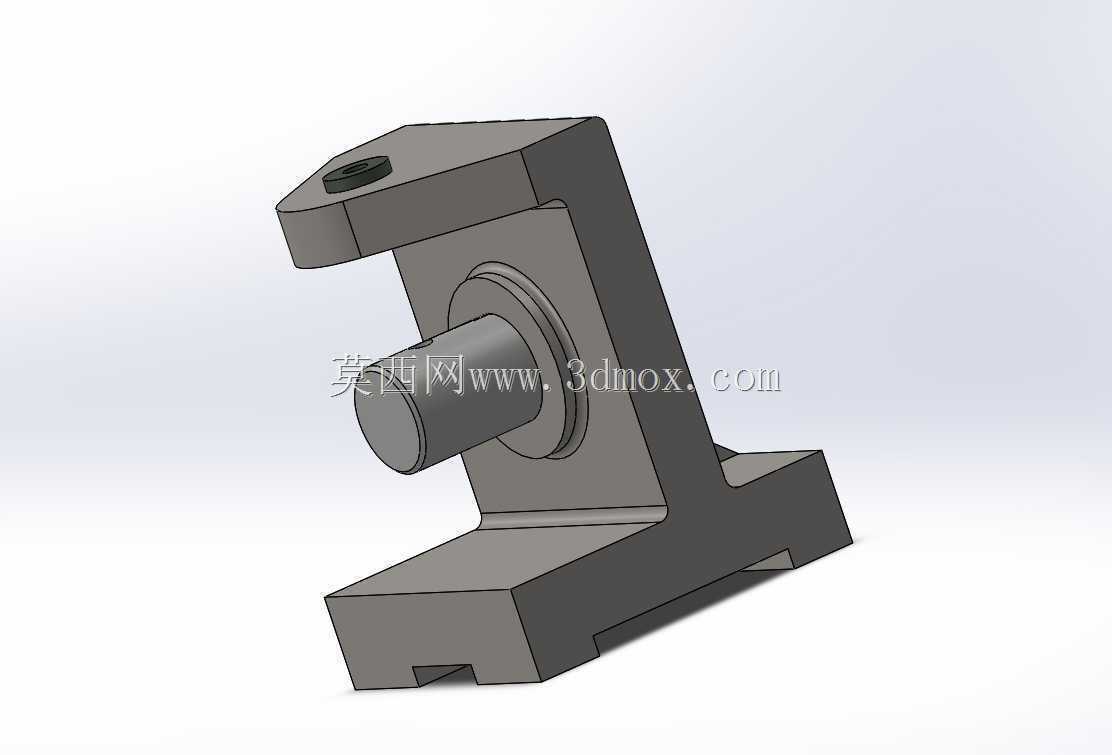

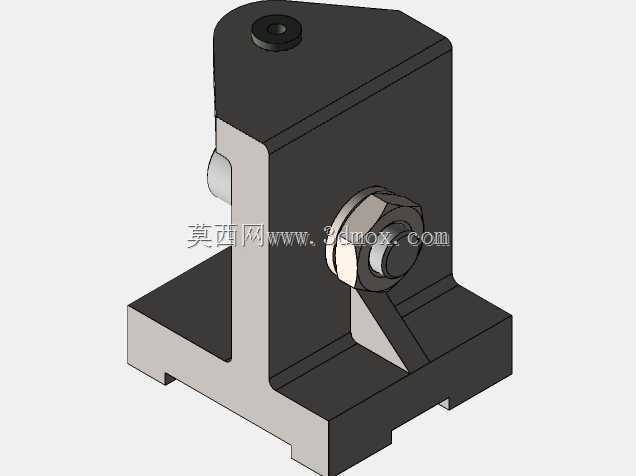

　　这套L型支撑带轴的装配结构，在非标自动化生产线的工件定位工位、小型专用设备的执行端支撑模块里应用十分普遍，日常做设备改造、工装搭构的时候经常会碰到类似的结构需求。整个构件采用L型一体式铸钢基座作为承载主体，底部开有通长的T型槽结构，能够直接适配工业铝型材框架或者机床工作台的T型槽安装基准，不需要额外加工转接板，安装时只需要在槽内放入对应规格的T型螺栓，就可以沿着槽道调整整体的安装位置，调整到位后锁紧螺母即可完成固定，安装边界的适配性很强，不管是在间距120mm到200mm的型材框架上，还是在工作台面的任意T型槽点位，都能快速完成装夹固定。基座上部伸出的悬臂端开有沉头螺纹孔，用来安装限位挡块或者缓冲胶垫，

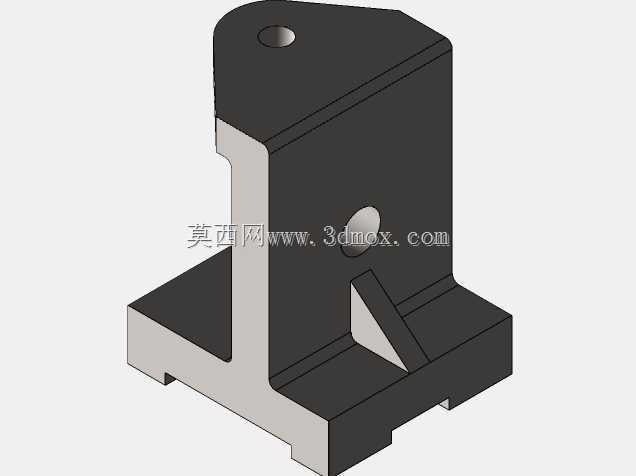

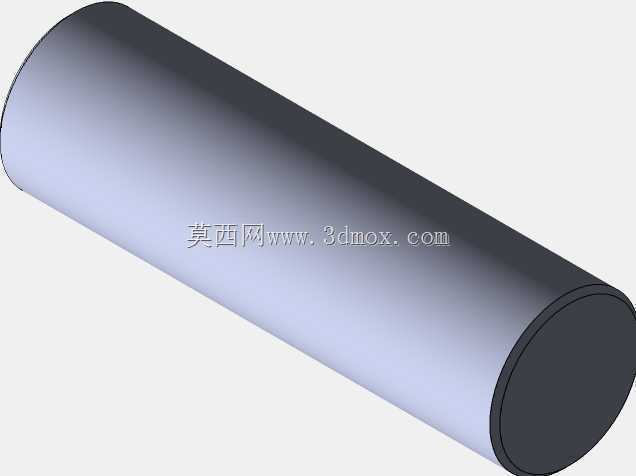

　　在实际工位里可以对轴向移动的工件起到硬限位作用，避免工件超出行程造成设备磕碰。中间穿装的阶梯轴通过轴肩与基座上的镗孔配合定位，轴端没有做额外的锁紧结构，是因为这个工位里的轴只承受径向的支撑载荷，几乎没有轴向窜动的力，靠配合面的过盈量加上端部的紧定螺钉就完全可以满足使用要求，没必要做复杂的轴端挡圈结构，能减少加工工序和装配工作量。做这套结构的三维建模时，首先要确定底部安装槽的中心距与现场安装基准的匹配度，先把基座的安装基准面与建模坐标系的XY平面对齐，再依次绘制L型基座的截面轮廓，拉伸的时候要注意悬臂部分的厚度要满足抗弯强度要求，按照日常工况下承受500N径向载荷计算，悬臂厚度取18mm就能满足挠度要求，不会出现受力下弯的情况。

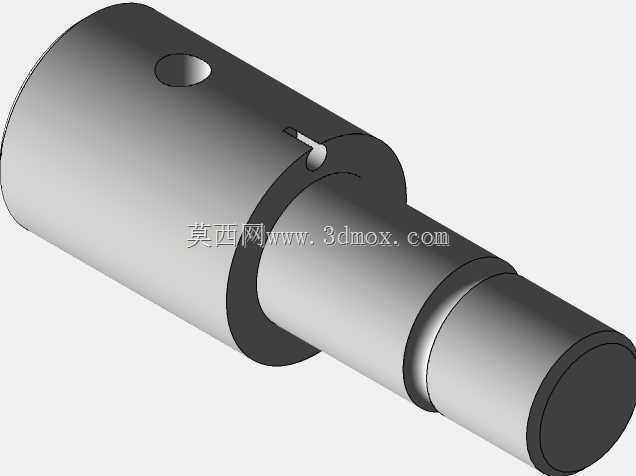

　　镗孔的同轴度公差要控制在0.02mm以内，不然穿轴之后会出现卡滞，轴转动或者滑动的时候阻力过大。中间的阶梯轴要注意轴肩的端面跳动公差，保证和基座贴合之后不会出现偏斜，轴的伸出长度要根据现场工件的宽度来定，一般比工件支撑宽度多出5到8mm就足够，太长会增加悬臂长度削弱结构刚性，太短则没法对工件形成有效支撑。实际应用的时候，这个结构可以作为小型工件的旋转支撑座，也可以作为导向轴的固定支座，在皮带线的端部张紧结构、小型检测设备的工件承载工位都能直接复用，结构简单加工难度低，普通的铣床和车床就能完成所有零件的加工，不需要特殊的加工设备，后期维护也很方便，轴出现磨损之后只需要拆出更换新轴即可，基座可以长期重复使用，

　　能有效降低工装的制作和维护成本。建模的时候还要注意各个零件之间的配合间隙，滑动配合的位置要留0.02到0.03mm的间隙，过盈配合的位置要按照公差要求设置合理的过盈量，避免装配的时候出现干涉，装配完成后要检查轴的转动灵活性，保证没有卡滞点，安装到设备上之后还要复测轴的水平度，偏差控制在0.05mm/m以内，避免支撑的工件出现偏载。
