可调式工件定位夹紧固定装置结构

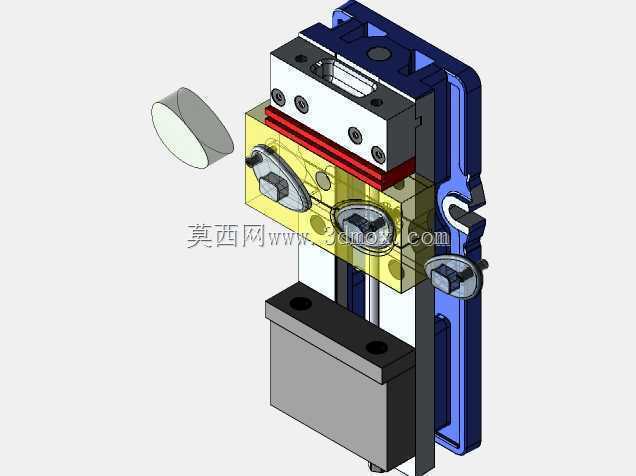

　　这款固定装置主要面向机加工工位、自动化装配线的工件夹持场景，可适配多规格小型块状、轴类零件的定位装夹需求，在铣削工位、零部件预装配工位、尺寸检测工位都能直接部署使用，替代传统手动压板的繁琐装夹流程，减少装夹辅助工时。从结构设计来看，装置采用立式安装布局，底部设置带安装孔的基座块，可直接通过螺栓固定在机床工作台或者线体工装板上，基座上方设置竖直导向支撑结构，为整个夹紧单元提供稳定的刚性支撑，避免装夹受力后出现结构形变影响定位精度。装置中部的夹紧单元采用双侧对称锁紧设计，搭配带防滑压纹的接触压块，压块与工件接触的面做了防滑纹理处理，增大接触摩擦力的同时，避免硬质压块刮伤工件表面，压块后方设置弹性缓冲结构，

　　装夹时可自适应工件表面的微小尺寸偏差，不会因为硬接触导致工件边角压溃。装置的调节结构采用旋钮式锁紧设计，操作人员无需额外工具，手动旋转两侧的锁紧旋钮即可调整夹紧行程，调整行程覆盖常见小型零件的装夹尺寸范围，松开旋钮时压块可沿导向槽快速复位，方便工件取放。装置后侧的立式支撑板做了加厚处理，同时开设减重槽，在保证整体结构刚性的前提下降低整体自重，支撑板上预留的安装槽位可适配不同高度的夹紧单元安装，满足不同装夹高度的需求。从安装边界来看，装置整体占用安装面尺寸较小，适合在排布紧凑的多工位工装板上部署，不会和相邻工位的夹具、加工刀具产生运动干涉，整体结构的受力路径经过优化，夹紧力从旋钮传递到压块，再通过支撑立柱直接传导到底部基座，

　　不会出现偏载力矩导致的装置移位。在实际使用中，该装置可单独作为手动装夹夹具使用，也可搭配气动驱动组件改造为自动夹紧工位，适配自动化生产线的节拍需求，压块部分可根据待装夹工件的外形更换仿形压头，进一步提升装夹的贴合度，针对异形零件的装夹场景也能快速适配。装置的运动部件都做了限位设计，调整过程中不会出现部件脱出的情况，日常维护仅需定期在导向槽位置加注润滑脂即可，无需复杂的拆解保养，适合车间复杂工况下长期使用。
